一文了解安森美MC1413DR2G达林顿晶体管阵列的工作原理、参数、应用领域
安森美MC1413DR2G产品的阵列中的七个NPN达林顿连接晶体管非常适合在各种工业和消费应用中驱动灯、继电器或打印机锤子。它们的高击穿电压和内部抑制二极管确保了与电感负载相关的问题的自由。500毫安的峰值浪涌电流允许它们驱动白炽灯。
带有2.7k串联输入电阻器的MC1413DR2G具有2.7k串联输入电阻器的B非常适合使用5.0V TTL或CMOS逻辑的系统。
参数
输入电压范围：2.5V-16V
输出电压范围：1.25V-13.8V
最大输出电流：1A
输出电压精度：2%
工作温度范围：-40℃至+125℃
封装形式：SOP16
应用
电源管理
仪器仪表
通信设备

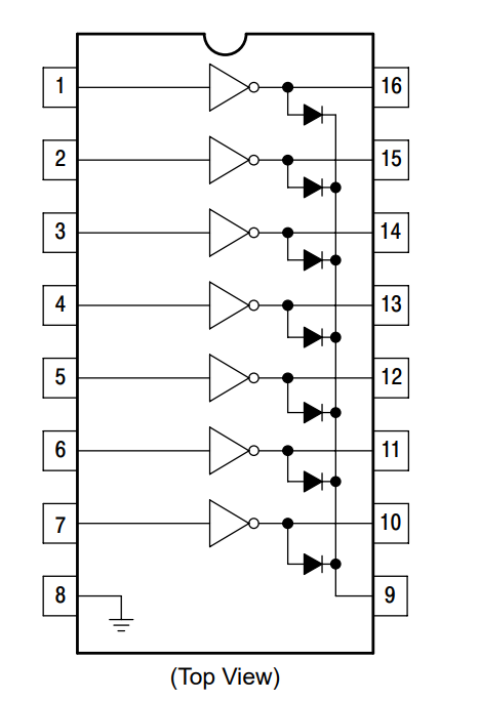

引脚

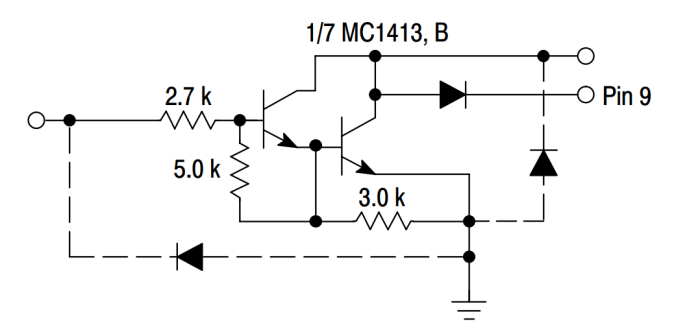

MC1413DR2G电路示意图
