VISHAY威世LH1514AAC光电耦合器件的特性、应用和引脚封装
LH1514AAC是一款VISHAY威世生产的光电耦合器件。其规格如下。
1. 输入电压：5V
2. 输出电流：50mA
3. 工作温度范围：-40℃ ~ +100℃
4. 封装形式：DIP-8
此外，LH1514AAC还具有以下特点：
1. 高速响应：最大响应时间为4微秒
2. 高隔离电压：最大隔离电压为5000Vrms
3. 高线性度：输出光电流与输入光功率呈线性关系
4. 宽波长范围：适用于多种波长的光源
总之，LH1514AAC是一款高性能、高可靠性的光电耦合器件，适用于工业控制、通信、医疗等领域。

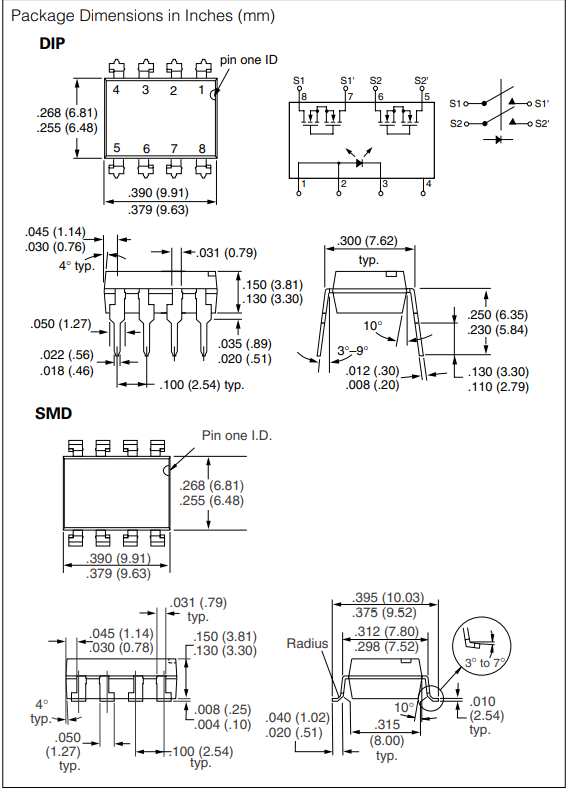

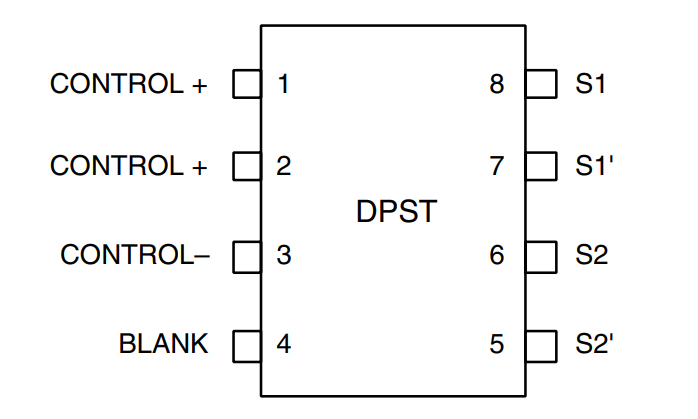

引脚封装
