凌云CS5530-ISZ模数转换芯片ADC的工作原理、特性以及应用电路图

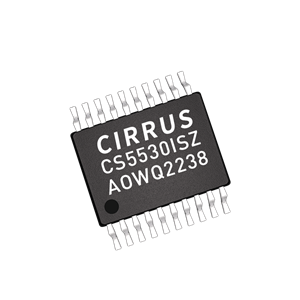

凌云CS5530-ISZ是一款高度集成的模数转换器（ADC），它使用电荷平衡技术来实现24位性能。ADC经过优化，可用于称重、过程控制、科学和医疗应用中测量低电平单极或双极信号。
为了适应这些应用，ADC包括一个非常低噪声、斩波稳定的仪器放大器（12 nV/√Hz@0.1 Hz），增益为64X。该设备还包括一个四阶调制器，后面跟着一个数字滤波器，该数字滤波器提供6.25、7.5、12.5、15、25、30、50、60、100120、200、240、400、480、800、960、1600、1920、3200和3840 Sps（MCLK=4.9152 MHz）的二十个可选输出字速率。
为了简化ADC和微控制器之间的通信，转换器包括一个简单的三线串行接口，该接口与串行时钟（SCLK）上的施密特触发器输入兼容。
高动态范围、可编程输出速率和灵活的电源选项使该设备成为磅秤和过程控制应用的理想解决方案。
CS5530-ISZ_（Cirrus Logic凌云）CS5530-ISZ中文资料_价格_采购_封装_PDF数据手册-永芯易科技
特性
斩波器稳定仪表
放大器，64X
•12 nV/√Hz@0.1 Hz（无1/f噪声）
•1200 pA输入电流
数字增益最高可达40倍
Delta-sigma模数转换器
•线性误差：0.0015%FS
•无噪声分辨率：高达19位
可扩展VREF输入：高达模拟电源
简单的三线串行接口
•SPI™ 和Microwire™ 可共用的
•串行时钟上的施密特触发器（SCLK）
车载偏移和增益校准
寄存器
可选词速：6.25至3840 Sps
可选择50或60 Hz抑制
电源设备配置
•VA+=+5 V；VA-=0V；VD+=+3 V至+5 V
•VA+=+2.5V；VA-=-2.5V；VD+=+3 V至+5 V
•VA+=+3V；VA-=-3V；VD+=+3
应用
智能电表
电力监测系统
太阳能逆变器

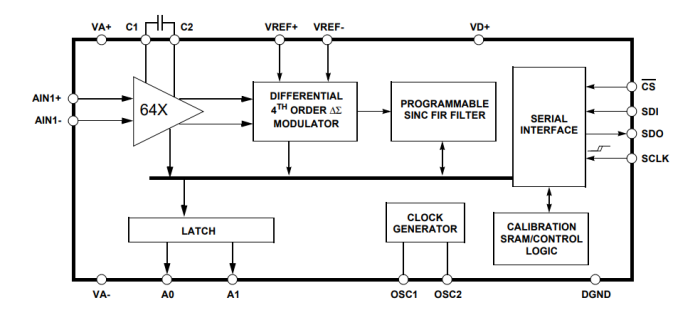

方框图

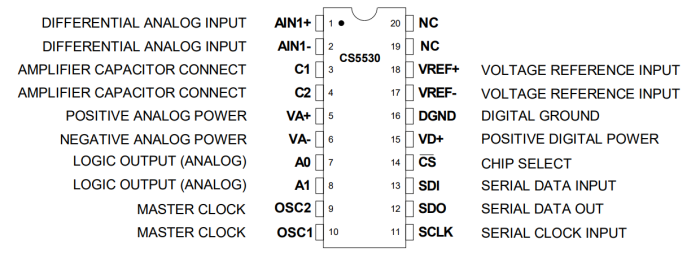

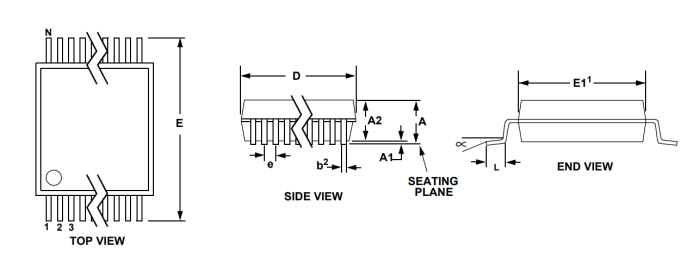

引脚封装

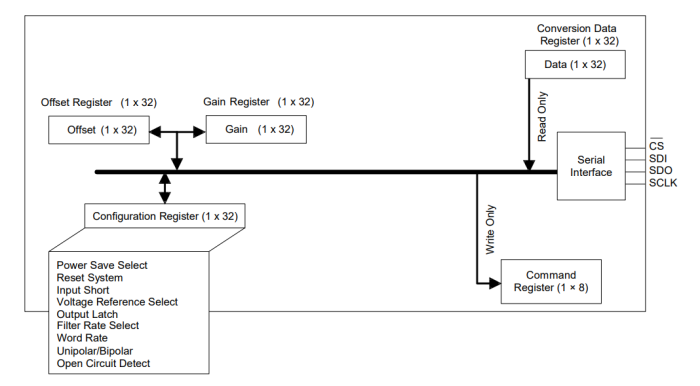

寄存器图

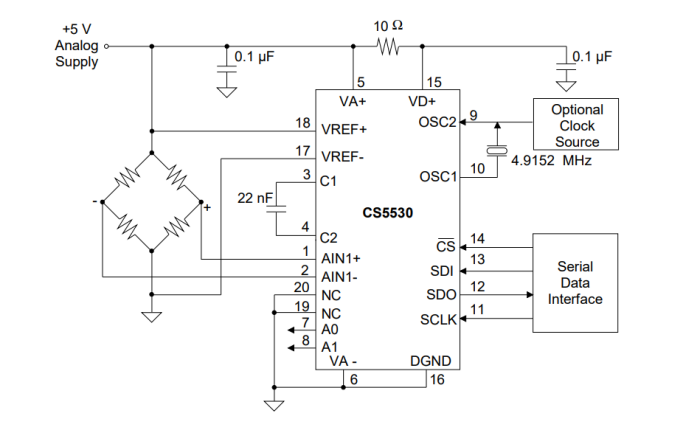

典型应用图：CS5530配置单个+5V电源图
