圣邦微SGM8544C系列运算放大器的介绍、特性以及引脚应用
SGM8544C是一款四路、低成本的电压反馈放大器。该设备可以在2.1V到5.5V的单电源范围内工作，而每个放大器只消耗46μA的静态电流。它提供具有宽输入共模电压范围和轨对轨输出电压摆动的轨对轨输入。这一特性使SGM8544C适合于缓冲ASIC。
SGM8544C提供1.1MHz的增益带宽乘积和0.5pA的超低输入偏置电流。它非常适合压电传感器、积分器和光电二极管放大器。
SGM8544C设计用于广泛的应用，如电池供电的仪表、安全监测、便携式系统和低功率系统中的传感器接口电路。

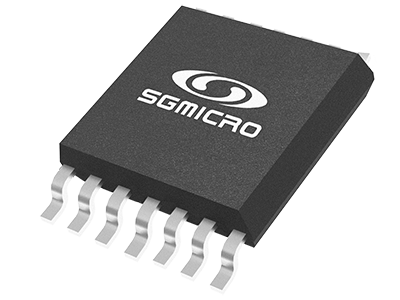

SGM8544C采用绿色TSSOP-14封装。它是在扩展的工业温度范围（-40℃至+125℃）内指定的。
特征
低成本
输入偏移电压：0.8mV（TYP）
超低输入偏置电流：0.5pA
单位增益稳定
增益带宽乘积：1.1MHz
轨对轨输入和输出
电源电压范围：2.1V至5.5V
输入电压范围：-0.1V至5.6V，VS=5.5V
低电源电流：46μA/放大器
-40℃至+125℃工作温度范围
提供绿色TSSOP-14包装
应用
ASIC输入或输出放大器
压电换能器放大器
电池供电设备
便携式设备
传感器接口
医疗器械
移动通信
音频输出
烟雾侦检器
笔记本电脑
PCMCIA卡
移动电话

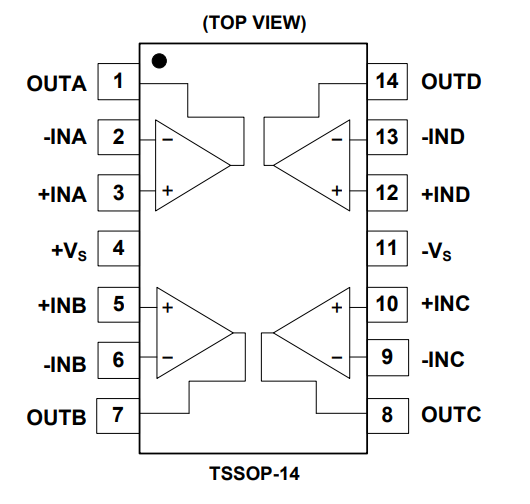

引脚
推荐产品+
相关推荐
-
-
高速风筒开发方案：雅特力AT32F4212电机MCU应用方案

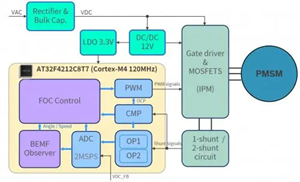

随着人们消费力及现代工业技术水平的提升，电吹风市场步入了绿色节能、高效多功能化产品的发展阶段，人们对电吹风的需求和要求都不断增加。传统电吹风采用交流电机使用寿命有限，维护不方便，能耗高、电机可调控性不高，已不能满足新一代消费者使用需求。高速风筒凭借其精巧的外观设计、舒适的手感、更低的噪声、出色的干发效果，快速博得消费者的青睐，成为电吹风产品迭代升级的方向。高速风筒建议采用高性价比雅特力AT32F4212系列电机MCU，主频高达120MHz，搭配Cortex-M4核心运算，具有快速高效的算法能力，控制精度高。AT32F4212集成丰富的接口资源，内置1个比较器和2路运算放大器OPA，可精简电路设计，有效减小高速风筒的体积和重量，同时降低物料成本，相对于市场上M0内核的高速风筒性能、性价比更高。雅特力AT32F4212应用优势：- M4内核，120MHz主频，快速完成FOC算法和电流调节- 内建高性能双OPA，精简电路并节省成本- 整合内建比较器，可实现过流保护- 高PWM频率与高PWM解析度- 高级定时器输出多路互补PWM，驱动功率模块- ADC规则和注入模式实现电流精准检测高速电机的技术突破成为电吹风行业进阶的关键环节，而MCU作为电机驱动器的控制核心，成了高性能驱动器设计的关键。采用雅特力AT32F4212系列电机MCU应用方案，可以有效提升高速风筒的性能和可靠性，也符合消费者对电吹风产品绿色、节能、高效、多功能化的需求和要求。
-
-
