安森美NCP1681图腾柱功率因数控制器的介绍、特性、应用、及封装
安森美onsemi NCP1681图腾柱功率因数控制器是一款PFC控制器，优化用于驱动无桥图腾柱PFC拓扑。该无桥图腾柱PFC为功率因数校正架构，由一个在PWM开关频率下驱动的快速开关支脚和另一个在交流线路频率下工作的支脚组成。该拓扑消除了传统PFC电路输入端存在的二极管电桥，从而大幅提高了功率级效率。NCP1681控制器可配置为在连续导通模式 (CCM) 或多模式 (CrM-CCM) 下工作。
安森美NCP1681图腾柱功率因数控制器采用SOIC-20封装。
NCP1681 特性
图腾柱PFC拓扑消除了输入二极管电桥
高功率电平下连续导通模式 (CCM) 运行
可选多模式运行，大功率在CCM模式，中等功率在CrM模式
DCM中频率折返，最小频率为25kHz
在超轻负载条件下进入跳跃模式
新颖的电流检测方案
数字电压环路补偿
交流线路监控电路和交流相位检测
在所有工作模式下功率因数接近统一
指示PFC可随时工作的信号（“pfcOK”引脚）
NCP1681 应用
功率因数校正
服务器电源
离线
电信5G电源
网络电源
游戏机电源
UHD电视电源

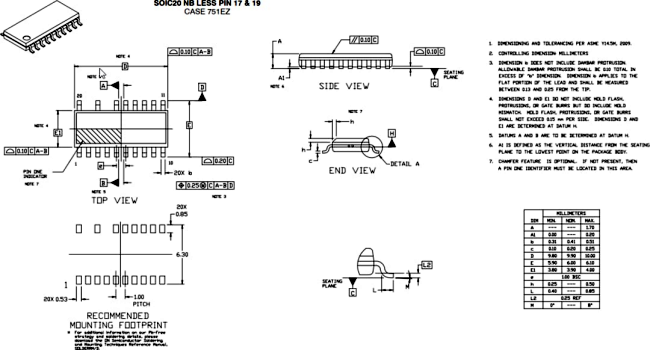

NCP1681 封装外形
