一文读懂TI德州仪器 SN65HVDA195-Q1 LIN 收发器，工作原理+参数+应用电路图

SN65HVDA195 器件是本地互连网络 (LIN) 物理接口和 MOST ECL 接口，该接口集成了具有唤醒和保护功能的串行收发器。该总线是一种单线双向总线，通常用于数据速率达 20kbps 的低速车载网络。该器件能以 0kbps 的有效数据速率进行传输，因为它没有显性状态超时。SN65HVDA195 通过限流波形整形驱动器将 TXD 上的协议输出数据流转换为总线信号，如 LIN 物理层规范修订版 2.0 所述。接收器对来自总线上的数据流进行转换并通过 RXD 将此数据流输出。总线共有两种状态：显性状态（电压接近接地）和隐性状态（电压接近电池）。在隐性状态下，总线被 SN65HVDA195 内部上拉电阻器和串联二极管拉高，因此响应者模式应用无需外部上拉元件。按照 LIN 规范，指挥官应用需要一个外部上拉电阻器 (1kΩ) 加上一个串联二极管。

特性

符合 LIN 物理层规范修订版 2.0，以及适用于 LIN 的 SAEJ2602 推荐实践要求

LIN 总线速度高达 LIN 指定的最大值 20kbps，MOST ECL 速度低至 0 波特

支持 ISO9141 (K-Line)

符合汽车应用要求

睡眠模式：超低电流消耗，支持来自 LIN 总线、唤醒输入（外部开关）或主机微控制器的唤醒事件

支持高速接收

LIN 引脚提供 ±12kV（人体放电模型）ESD 保护

LIN 引脚可处理 –40V 至 40V 的电压

可在汽车环境中耐受瞬态损伤 (ISO 7637)

7V 至 27V 的直流电源扩展工作电压范围（LIN 规范 7V 至 18V）

使用 5V 或者 3.3V I/O 引脚连接至微控制器

RXD 引脚上的唤醒请求

外部稳压器控制（INH 引脚）

适用于 LIN 响应者模式应用的集成上拉电阻器和串联二极管

低电磁辐射 (EME)、高电磁抗扰度 (EMI)

针对电池短路或接地短路提供总线端子短路保护

热保护

系统级接地断开失效防护

系统级接地漂移运行

未供电节点不会干扰网络

应用

汽车

工业感应

白色家电分布式控制

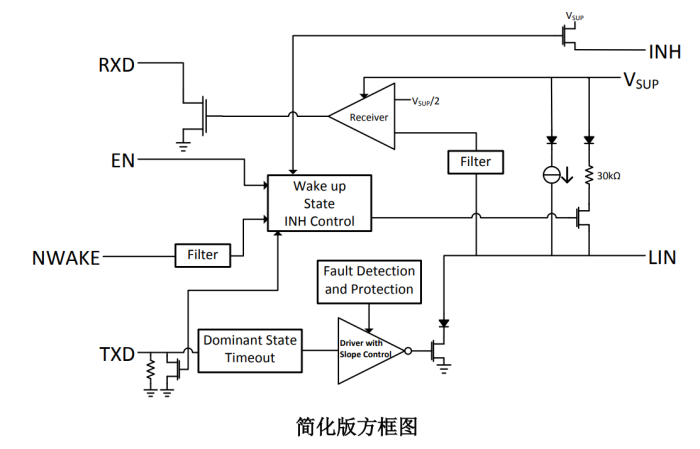

简化方框图

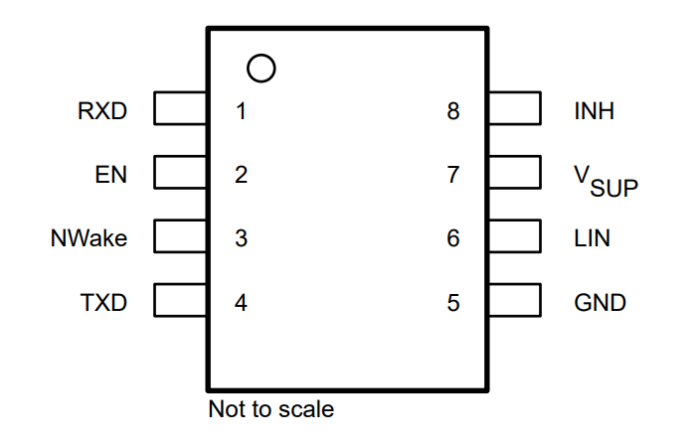

引脚

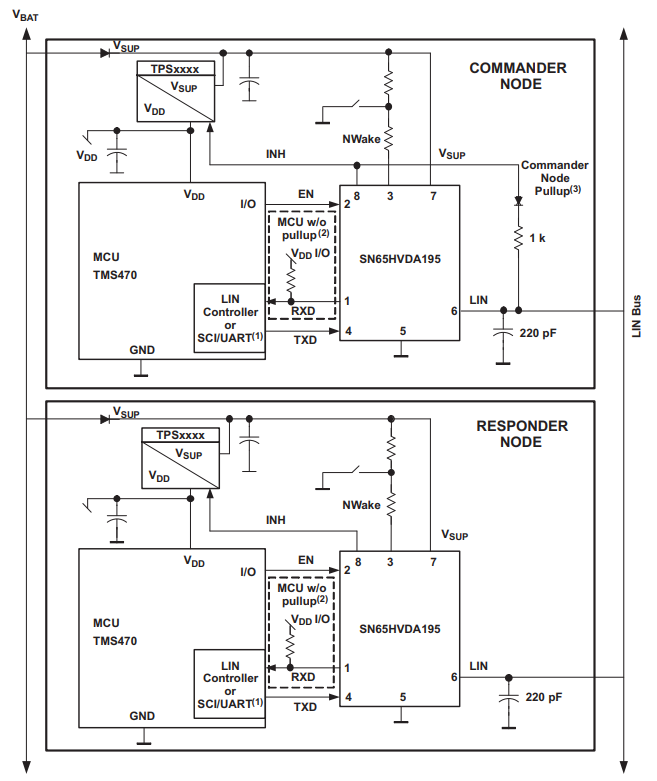

典型应用图

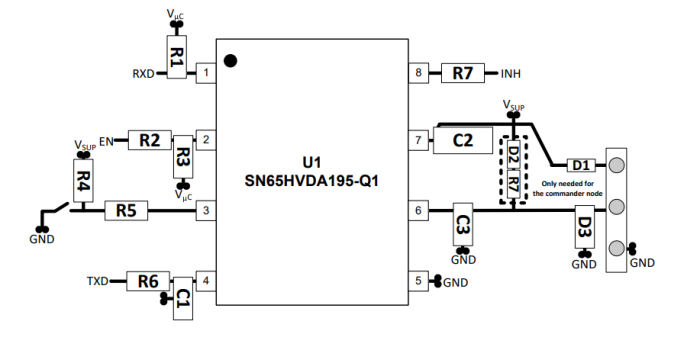

布局检查

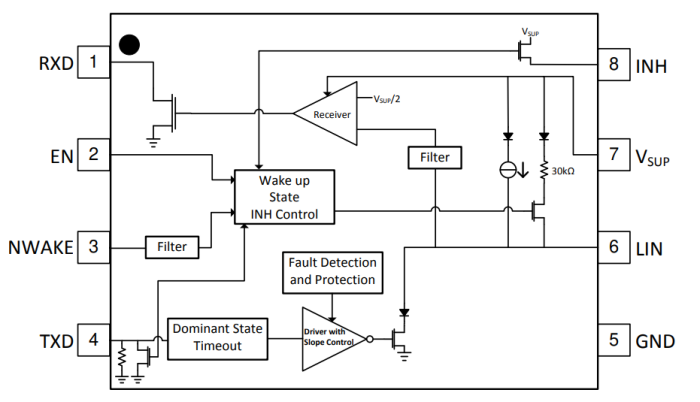

功能框图
