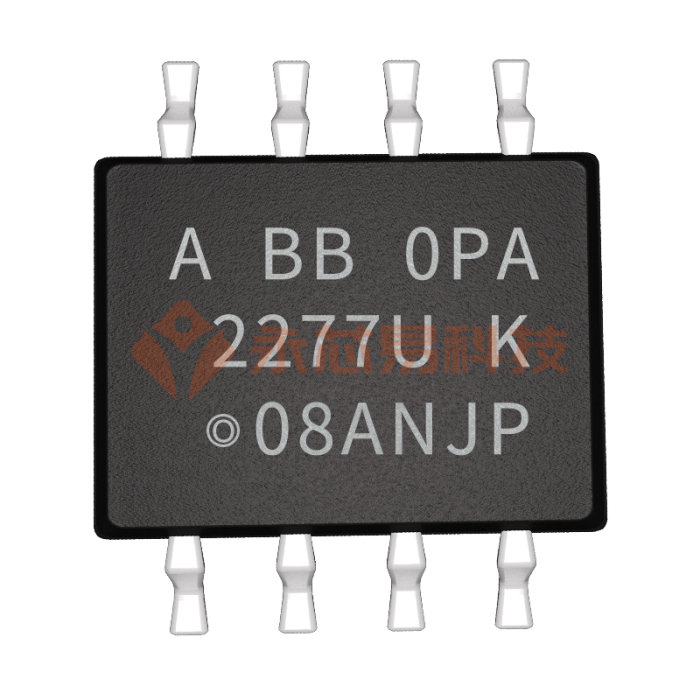

德州仪器OPA2277UA精密运算放大器的介绍、特征、应用以及引脚功能
OPAx277 系列精密运算放大器取代了业界通用的 OP-177。OPA2277UA器件提供得到改善的噪声性能、更 宽的输出电压摆幅，并且速度是原来的两倍，静态电流 只有原来的一半。特性包括超低失调电压和温漂、低偏 置电流、高共模抑制及高电源抑制。
OPA2277UA可在 ±2V 至 ±18V 电源电压下实现出色性 能。大多数运算放大器规定仅由一种电源电压供电，而 OPAx277 系列有所不同，其电源电压取决于实际应 用；仅有的限制条件适用于 ±5V (10V) 至 ±15V (30V) 电源电压范围。在放大器的摆幅接近额定限值时，仍可 保持高性能 。 由于初始失调电压非常低 （ 最高 ±20μV），因此通常无需用户调整。不过，单通道版 本 (OPA277) 针对特殊应用提供了外部修整引脚。
OPA2277UA易于使用，而且不存在其他某些运算放大器 中出现的相位反转和过载问题。这些器件不但单位增益 稳定，而且可在各种负载条件下提供优异的动态特性。 双通道和四通道版本有完全独立的电路，即使在过驱或 过载时，也可尽可能减少串扰并消除相互干扰。
特性
• 超低失调电压：10μV
• 超低温漂：±0.1μV/°C
• 高开环增益：134dB
• 高共模抑制：140dB
• 高电源抑制：130dB
• 低偏置电流：1nA（最大值）
• 宽电源电压范围：±2V 至 ±18V
• 低静态电流：800μA/放大器
• 单通道、双通道和四通道版本
• OP-07、OP-77 和 OP-177 的升级换代设计
应用
模拟输入模块
称重计
温度变送器
压力变送器
数据采集 (DAQ)
实验室和现场仪表
电池测试

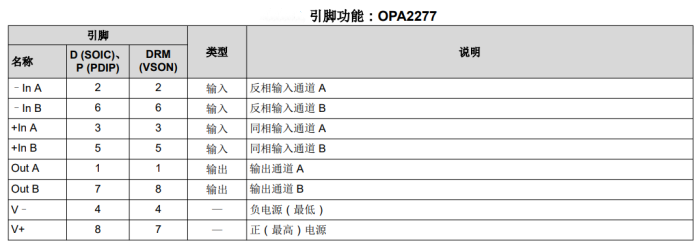

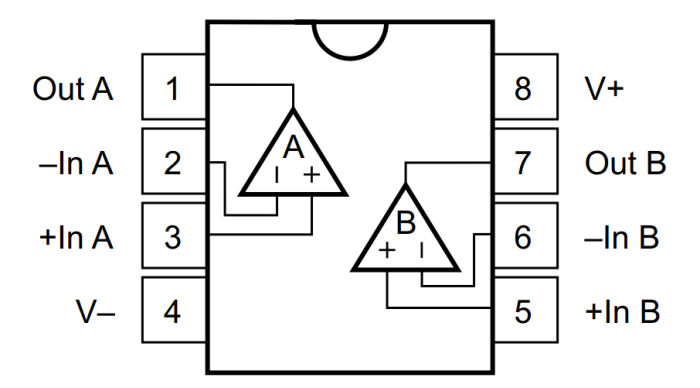

引脚和引脚功能

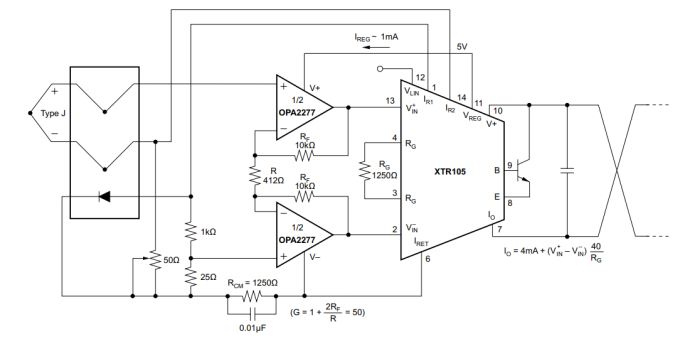

应用图：具有二极管冷端补偿的热电偶低失调电压、低温漂环路测量
