特征+工作原理+应用领域，一文读懂圣邦微SGM6603系列升压转换器
圣邦微生产的SGM6603是一款恒定频率、电流模式、同步升压开关稳压器。输入电压可接受0.9V至5.5V范围内的电压。输出电压可调，峰值为5.5V。该设备还具有3.3V和5.0V固定输出版本。
高开关频率使电感器和电容器的尺寸最小化。集成功率MOSFET和内部补偿使SGM6603易于使用，并将整个解决方案融入紧凑的空间。
SGM6603在轻负载时进入省电模式，以保持高效率。抗振铃控制电路通过在不连续模式下阻尼电感器来减少EMI问题。SGM6603提供真正的输出断开，允许VOUT在关闭期间变为0V，而无需从输入源汲取任何电流。
SGM6603-ADJ的输出电压可以通过外部电阻分压器进行编程，SGM6603-3.3/SGM6603-5.0的输出电压内部固定在芯片上。该设备有绿色SOT-23-6包装。它在-40℃至+85℃的环境温度范围内运行。
特征
0.9V至5.5V输入电压范围
3.3V和5.0V固定输出电压
可调输出电压高达5.5V
效率高达90%
30μA（典型）静态电流
1μA（最大）关断电流
6V输出电压箝位
使用节能模式（PSM）提高轻载效率
停机时负载断开
超温保护
提供绿色SOT-23-6包装
-40℃至+85℃工作温度范围
应用
单电池锂电池供电产品
便携式音频播放器
移动电话
个人医疗设备

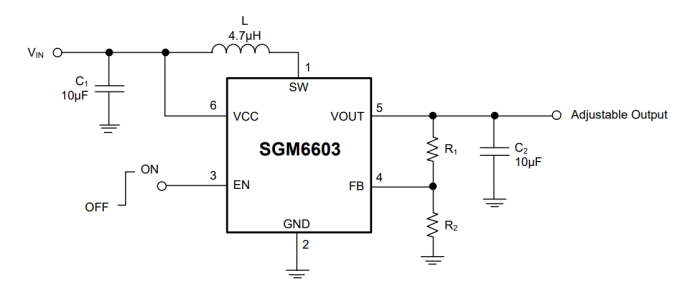

典型应用图

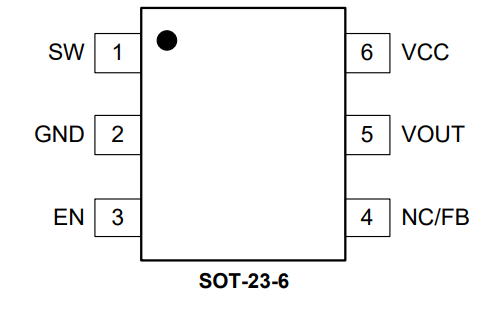

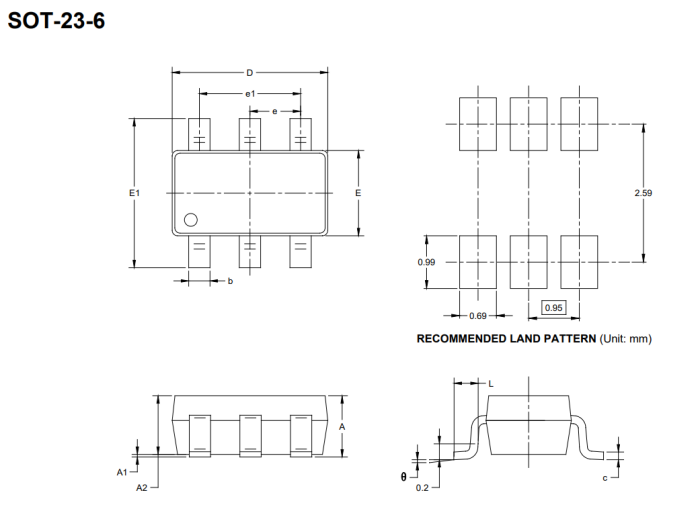

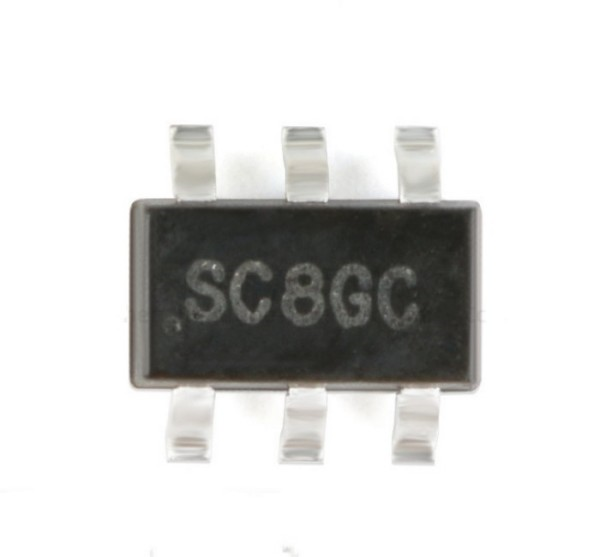

引脚和封装

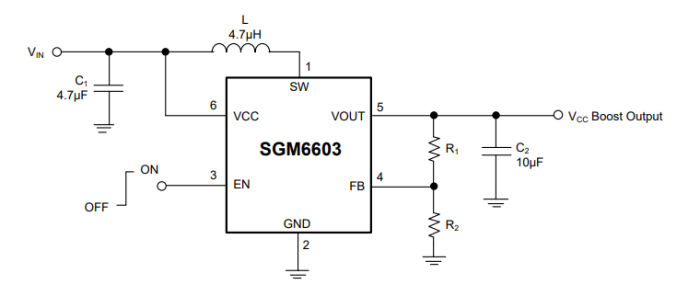

小型整体解决方案电源电路

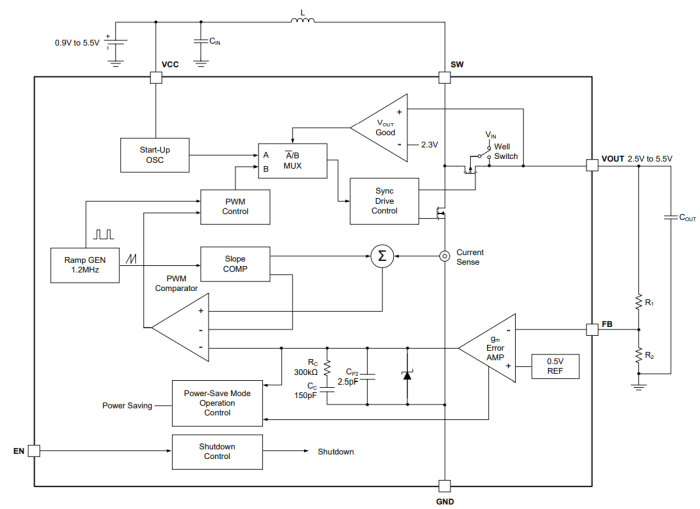

方框图
