一文读懂TI德州仪器INA128低功耗精密仪表放大器，参数+工作原理+应用

TI德州仪器生产的INA128 和 INA129 (INA12x) 均为具备出色精度的低功耗通用仪表放大器。这些放大器采用多功能三级运算放大器设计，尺寸小巧，适用于多种应用。即使在高增益（200kHz、G = 100）情况下，电流反馈输入电路也可提供宽带宽。

可通过单个外部电阻器在 1 到 10,000 范围内设置任意增益。INA128 可提供具有 50kΩ 电阻的业界通用增益公式。INA129 增益公式使用 49.4kΩ 电阻器，可直接替换同类器件。

INA12x 采用塑料 DIP 和表面贴装式封装，额定温度范围为 –40°C 至 +85°C。INA128 也采用双路配置，即 INA2128。

升级后的 INA828在相同静态电流下可提供更低的输入偏置电流（最大值 0.6nA），并且具有更低的噪声 (7nV/√Hz)。

特性

低失调电压：50µV（最大值）

低漂移：0.5µV/°C（最大值）

低输入偏置电流：5nA（最大值）

低噪声：8nV/√Hz，0.2µVpp

高 CMR：120dB（最小值）

带宽：1.3 MHz (G = 1)

输入保护电压可达 ±40V

宽电源电压范围：±2.25V 至 ±18V

低静态电流：700µA

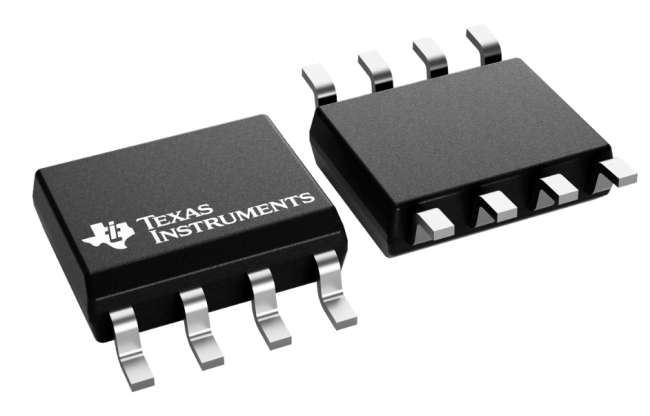

封装：8 引脚塑料 DIP，SO-8

应用

• 压力变送器

• 温度变送器

• 称重计

• 心电图 (ECG)

• 模拟输入模块

• 数据采集 (DAQ)

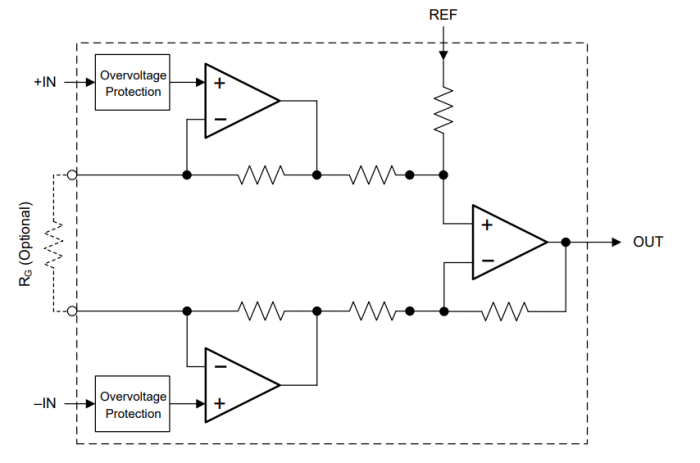

简化版原理图

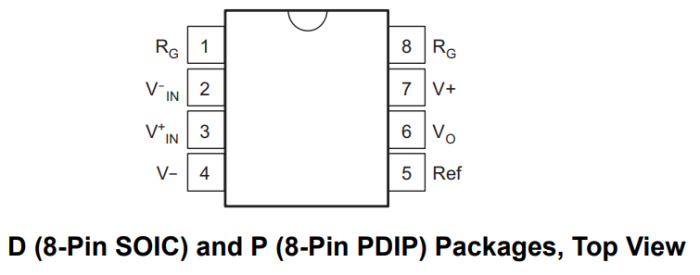

INA128引脚

应用：心电图放大器

INA128 功能框图
