一文读懂NSA2860通用传感器调理变送芯片——纳芯微代理商永芯易科技
纳芯微NSA2860是一颗高集成度的用于阻式或者电压 型传感器例如阻式压力传感器，热电偶，RTD 等传感器信号调理和变送输出的专用芯片。 NSA2860集成了外部JFET控制器，24位主信号 测量通道和24位辅助温度测量通道，传感器校 准逻辑，双路恒流源等电路，并可以支持数字 接口输出，模拟电压输出，4~20mA变送输出，PWM/PDM输出等各种输出模式。高集成 度和巧妙的接口方案，使得NSA2860仅需最少 的外部器件，即可实现压力或温度变送模块的 校准和变送。通过内置的MCU，NSA2860支持 对传感器的零点，灵敏度的二阶温度漂移校准 以及最高三阶的非线性校准，校准精度可以达 到0.1%以内，其校准系数存储于一组EEPROM 中。
产品特性和主要功能
模拟功能
低温漂内置参考电压
高精度 1X~256X增益可变仪表放大器
24位 ADC用于主信号测量
24位 ADC用于温度测量
支持内置温度传感器和外部温度传感器
双路恒流源输出
16位 DAC
数字功能
1X~8X ADC数字增益
多种 ODR设置，支持 50/60Hz工频抑制
基于内置 MCU的通用传感器校准逻辑
EEPROM，可多次编程
模拟输出特征：
4～20mA变送输出
比例或者绝对电压输出(0~5V,0~10V等)
专有的 OWI 通信模式，可直接支持三线传输 感器和双线 4~20mA变送器的校准
支持 SPI和 I2C接口
PWM/PDM输出模式
其他特点
基于 JFET或者 Bipolar的高压 Regulator
封装选项：SSOP16(30mm2)，TSSOP20
SSOP16封装符合 AEC-Q100标准 工作温度范围：-40℃~150℃
应用场合
压力传感器及变送器
热电偶温度变送器
RTD温度变送器
其他传感器变送器

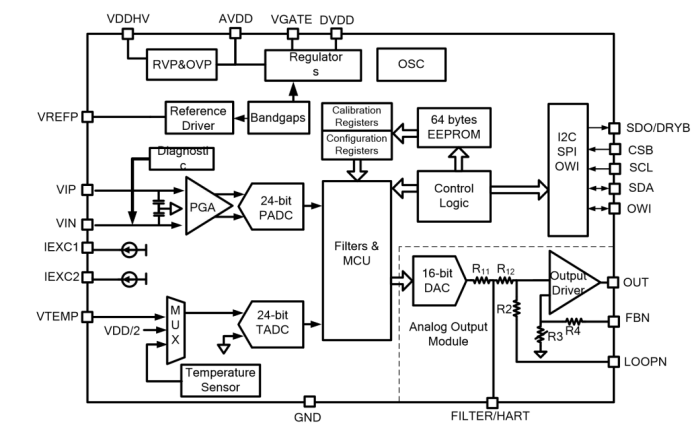

NSA2860功能框图

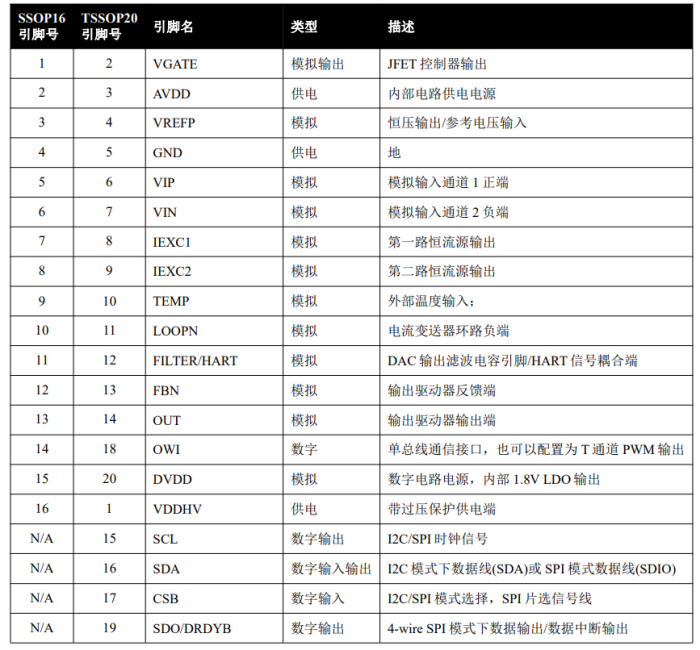

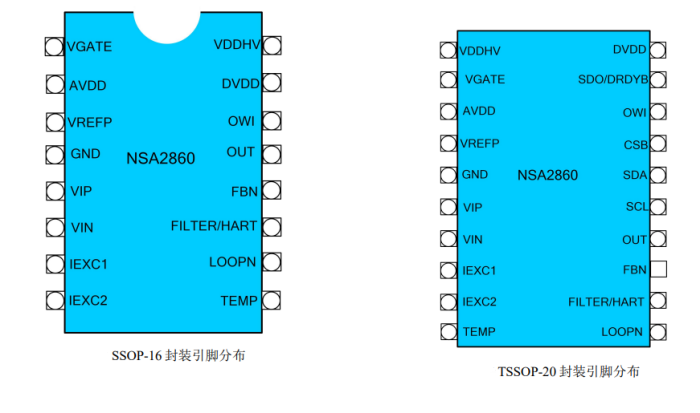

NSA2860引脚封装和引脚功能

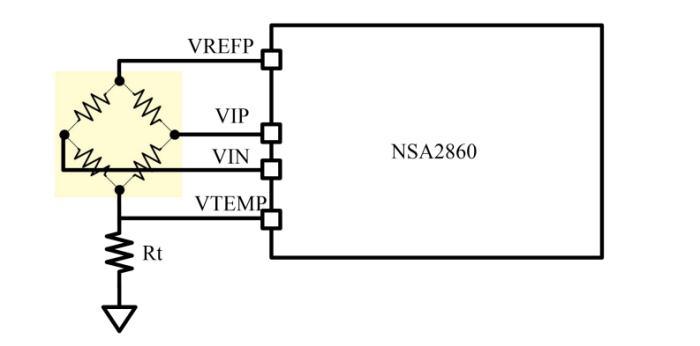

传感器电桥和参考电阻分压作为外部温度传感器

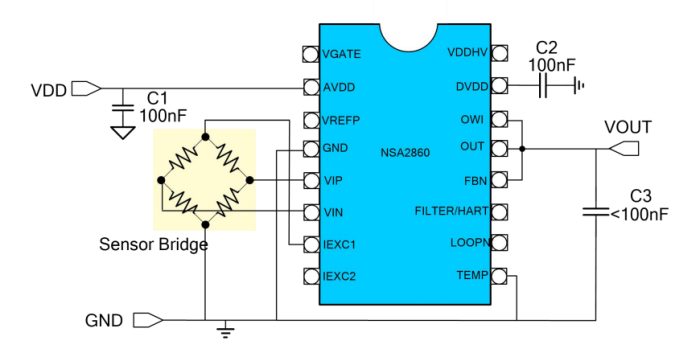

绝对/比例电压输出

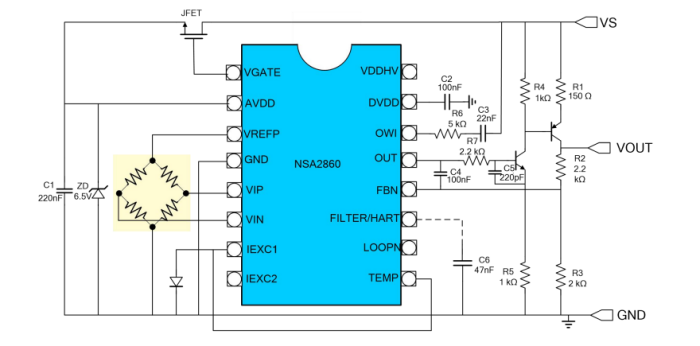

0～10V 输出压力变送器

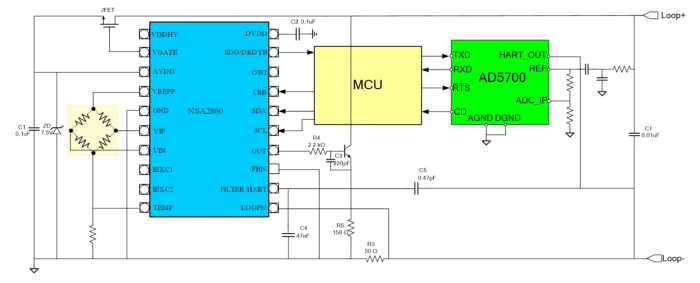

非隔离带 HART 现场总线压力变送器
