TPS5430DDAR是一款高输出电流 PWM 转换器,集成了低电阻、高侧 N 沟道 MOSFET。除了所列的特性,基板上还包括高性能电压误差放大器(可在瞬态条件下提供高稳压精度)、欠压锁定电路(用于防止在输入电压达到 5.5V 前启动)、内部设置的慢启动电路(用于限制浪涌电流)以及电压前馈电路(用于改进瞬态响应)。借助 ENA 引脚,关断电源电流通常可减小至 18µA。其他特性包括高电平有效使能、过流限制、过压保护和热关断。为降低设计复杂性并减少外部元件数量,对 TPS5430DDAR 反馈环路进行内部补偿。TPS5430DDAR 调节各种电源,包括 24V 总线。

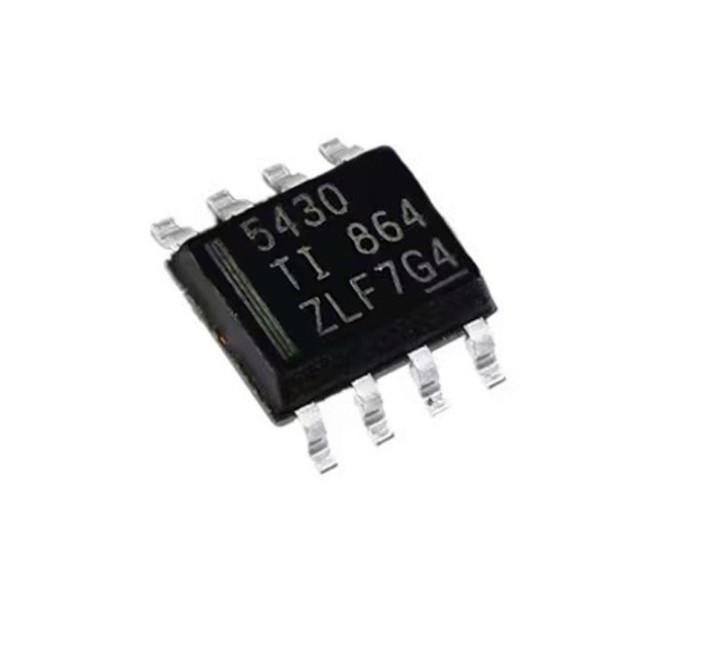

TPS5430DDAR器件采用热增强型且易于使用的 8 引脚 SOIC PowerPAD™ 封装。
TPS5430DDAR的特性
宽输入电压范围:
TPS5430:5.5V 至 36V
高达 3A 的持续(峰值为 4A)输出电流
通过 110mΩ 集成式 MOSFET 开关实现高达 95% 的高效率
宽输出电压范围:可调节为低至 1.22V,初始精度为 1.5%
内部补偿可最大限度减少外部器件数量
适用于小型滤波器尺寸的固定 500kHz 开关频率
通过输入电压前馈改进线性调整率和瞬态响应
通过过流限制、过压保护和热关断保护系统
–40°C 至 125°C 的工作结温范围
采用小型热增强型 8 引脚 SO PowerPAD™ 封装
应用
消费类:机顶盒、DVD 显示屏、LCD 显示屏
工业用和车载音频电源
电池充电器、大功率 LED 电源
12V 和 24V 分布式电源系统

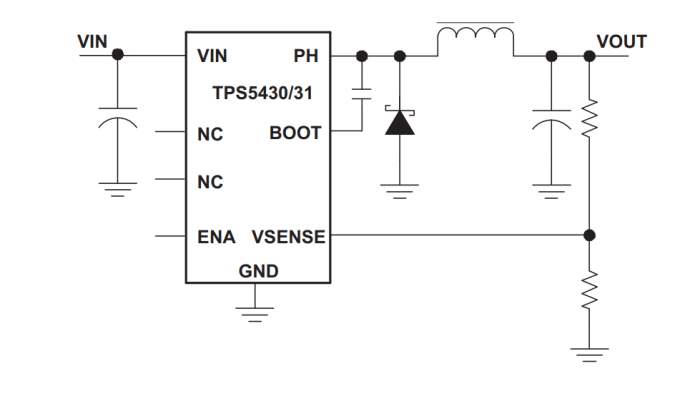

简化示意图

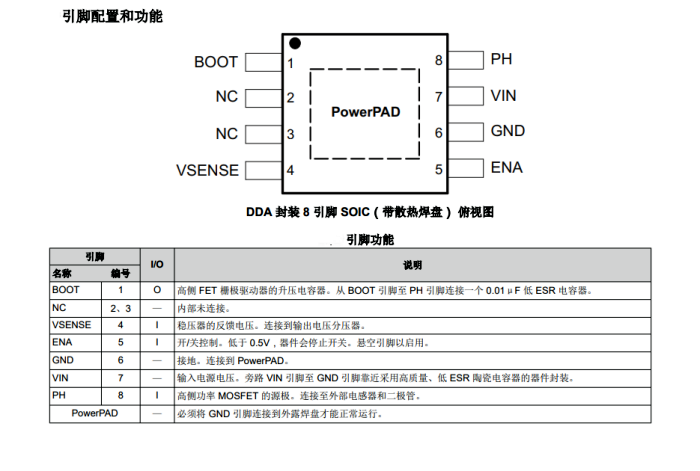

引脚配置和引脚功能

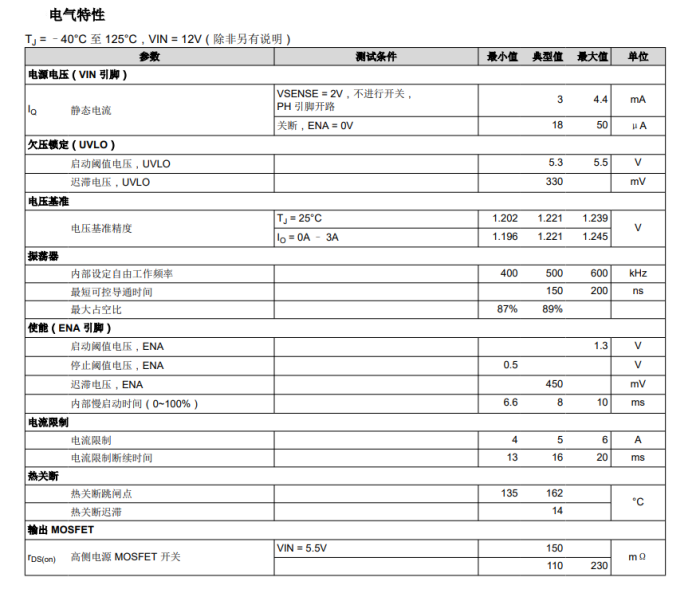

电气特性
典型应用

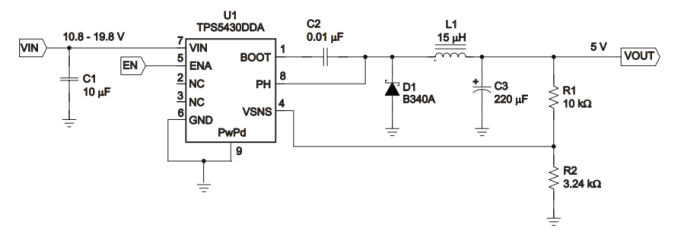

下图显示了典型 TPS5430 应用的原理图。TPS5430 可以在 5V 的标称输出电压下提供高达 3A 的输出电流。为 了获得适当的热性能,器件下方裸露的 PowerPAD™ 必须焊接至印刷电路板。
