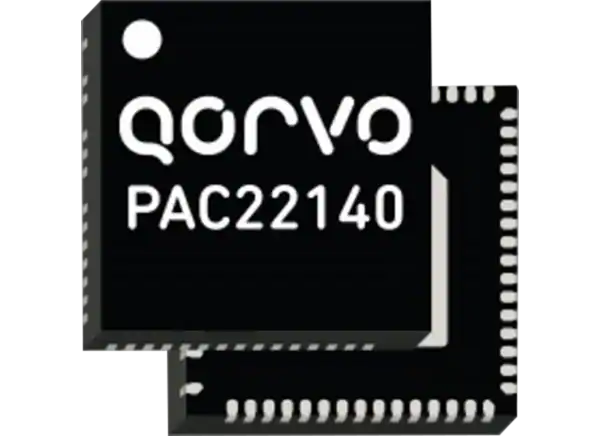

Qorvo PAC22140智能电池监控系统 (BMS) 具有32kB闪存和8kB SRAM，可监控10节至20节锂离子、锂聚合物和LiFePO4电池组。PAC22140集成了完全可编程的50MHz 32-bit Arm® Cortex® M0微控制器，包括电池平衡、监控和电池组保护。该模块可访问管理多节数电池组所需的多种模拟和数字外设。其中包括一个可编程增益差分放大器、一个10位SAR ADC和多个用于电流和电压检测的16位Σ-Δ模数转换器。单电源145V降压直流/直流控制器产生5V系统电源轨，为PAC22140供电，集成电荷泵支持充电和放电FET驱动器。

Qorvo PAC22140智能BMS采用9mm x 9mm、60引脚QFN封装，适用于紧凑型电池监控应用，例如电子交通、园艺工具、电动工具和各种工业电池管理。支持的串行接口包括UART/SPI和I2C/SMBus。

特性

完全可编程50MHz Arm Cortex M0，带32kB闪存

10s至20s电池监控和平衡

19V至145V输入降压直流/直流转换器

用于栅极驱动的高压电荷泵

5V/225mA稳压器

CHG/DSG FET驱动器

20s电池平衡FET (50mA)

16位SD ADC，用于电流检测（带差分PGA ）

16位SD ADC，用于电压检测、电池平衡

10位SAR ADC，用于电压/温度检测

可编程2级OCP

9mm x 9mm、60引脚QFN封装，带电源焊盘

环境温度范围 (TA)：-40°C至+105°C

应用

园艺工具

电动工具

电子交通

广泛的工业电池管理

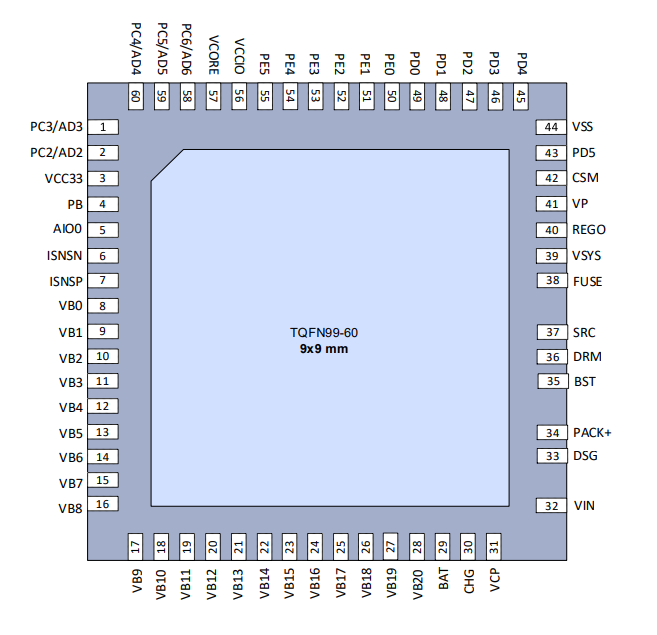

引脚配置

功能框图

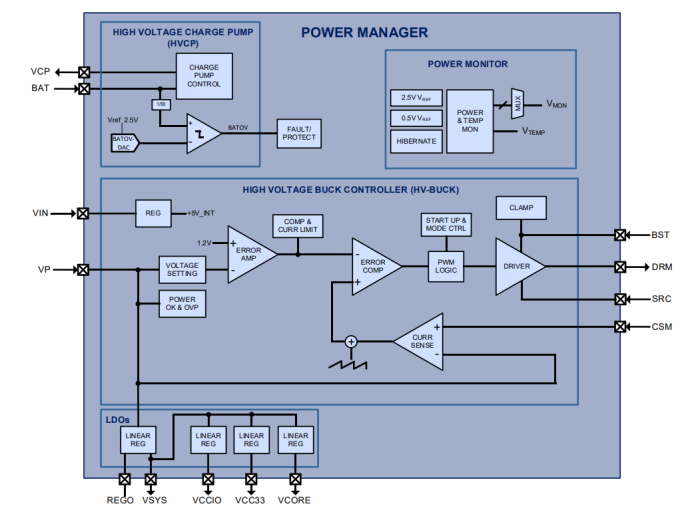

电源管理器方框图

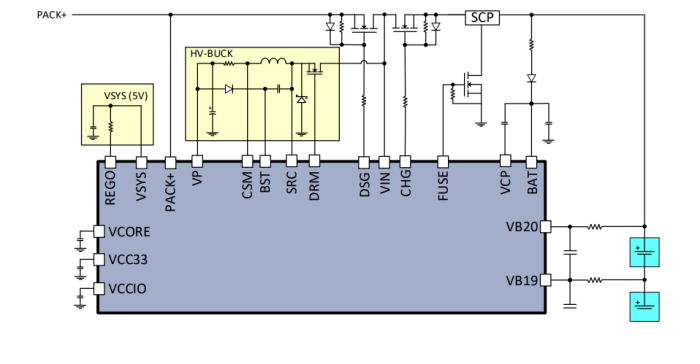

HV-BUCK电路连接

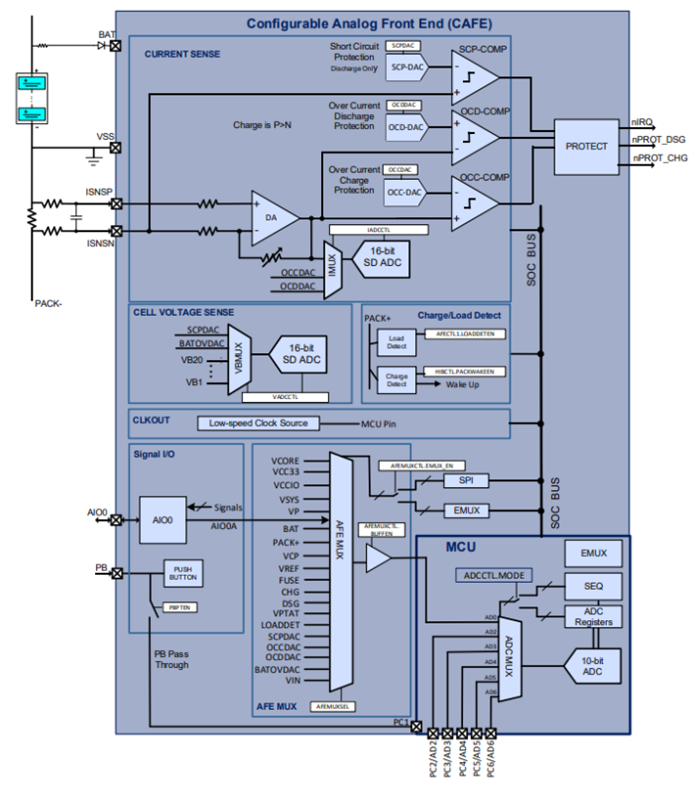

CAFE方框图

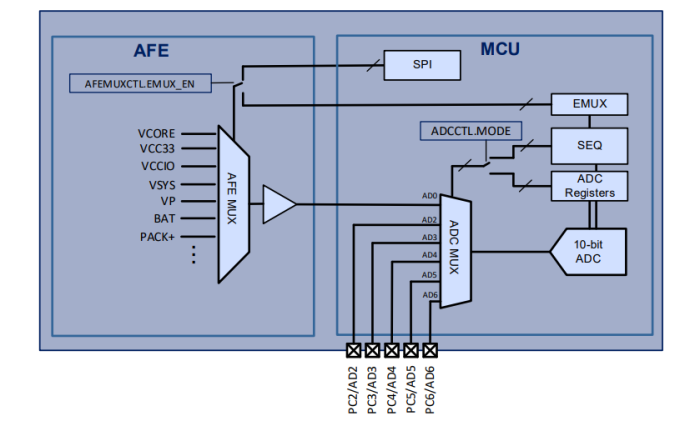

10位MCU ADC框图

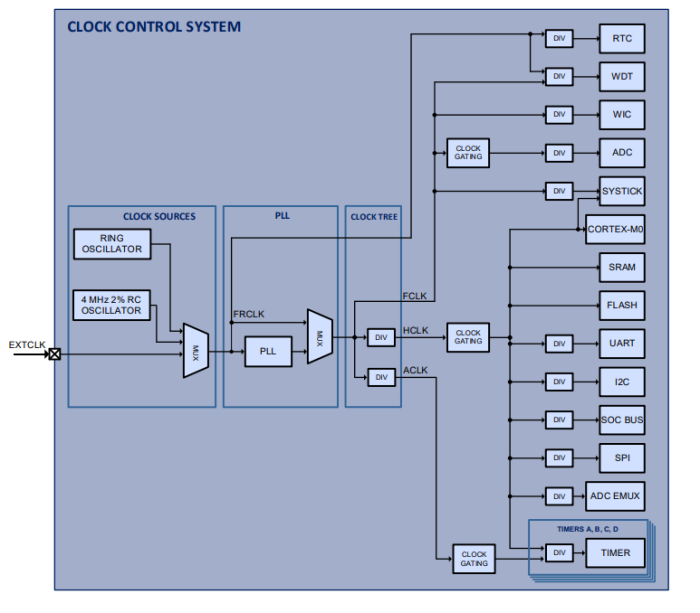

CCS方框图

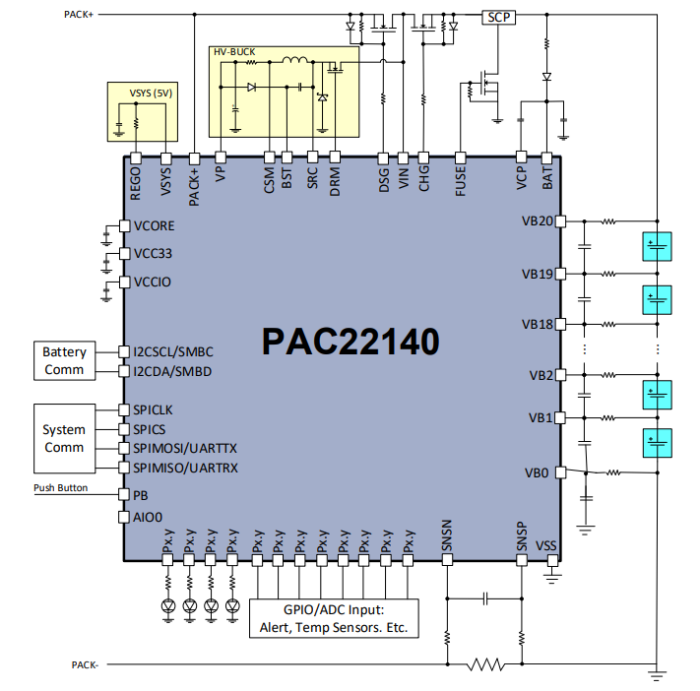

应用程序框图
