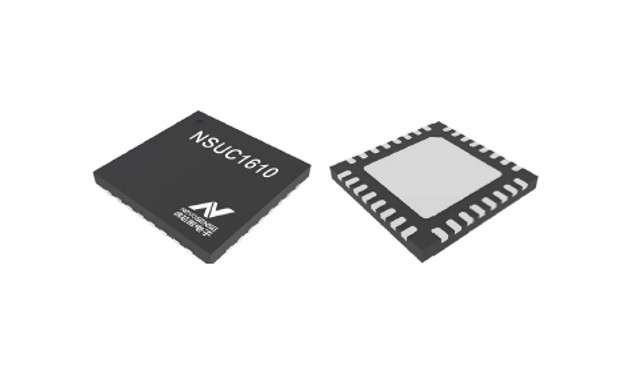

纳芯微NSUC1610用于汽车电子执行器的马达驱动SoC的介绍
纳芯微NSUC1610是一种集成驱动和4路半桥的微控制器，主要用于控制小功率直流电机，可支持驱动直流有刷电机、直流无刷电机、步进电机等，在新能源汽车中广泛使用。该芯片采用先进的高温高压工艺，节温最高可支持到175°C，电压耐压最高可到40V，且具有过压保护功能，LIN 端口能够支持-40V~40V 耐压，BVDD引脚可支持-0.3~40V 耐压。芯片采用的是ARM Cortex-M3内核，该内核使用独立的数据总线和地址总线，能够提高取指令和取数据的效率。
产品特性
• Cortex M3处理器，编译环境采用Keil标准编译和开发工具，编程器资源通用，开发调试简单
• 汽车电池12V直接供电，芯片供电可以承受40V短时过压
• 集成功率级MOSFET（4个半桥），驱动电流可达1A（500mOhm的Rdson），集成对应的门级驱动和上管驱动所需要的电荷泵电源
• 内部集成可配置的DAC，用来配置比较器阈值，用于过流保护和步进电机的微步控制
• 支持4线制的LIN总线，LIN接口满足±40V过反压耐压要求。另外，有可以支持高压（12V）的GPIO，便于客户使用高压PWMIO直接来做电机控制
• 双路温度传感器：一个位于功率侧做过温热关断，一个位于低压侧做芯片温度检测
• 晶圆结温高达175°C，满足车规Grade 0应用目标
应用
汽车电子执行器
电子出风口
电子水阀
AGS控制器电子充电小门控制
功能框图
