南京微盟ME321AM5G低功耗运算放大器的特性、应用以及电路布局说明

ME321 是一款轨到轨输入输出，电压反馈运 算放大器。输入共模范围和输出摆幅较大，最低工 作电源电压仅为 2.1V,最高电压可达 5.5V。工作环 境温度范围-40℃~125℃。 ME321 的静态电流仅为 65uA，同时可以提供 1MHz 的单位增益带宽。输入失调电流仅为 10pA， 因此 ME321 可以广泛应用在积分器，光电二极管， 压敏传感器等领域。轨到轨 I/O 可以为系统工程师 的设计提供极大的便利。低静态电流适合应用于电 池驱动的低功耗系统环境。

特点

通用型，低功耗

轨到轨I/O,

输入失调电压典型值为0.8mV

增益稳定, 单位增益带宽1MHz

低输入偏置电流：10pA

工作电压范围：2.1V~5.5V

输入电压范围：-0.1V~+5.5V(Vs=5.5V时)

低静态电流：65uA

工作温度范围：-40℃~125℃

应用场合

传感器

压力传感放大器

移动通讯设备

音频输出

便携应用

烟雾监测

电池驱动的设备

封装形式

5-pin SOT23-5

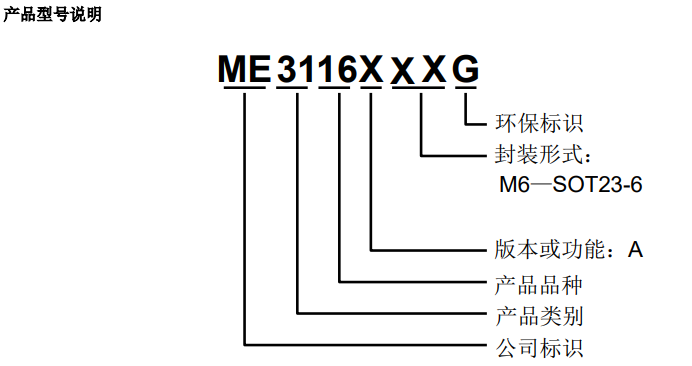

产品型号说明

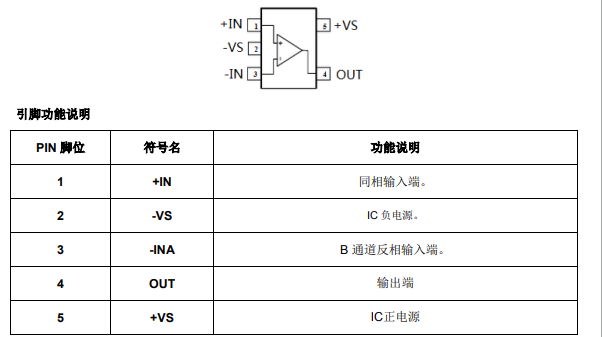

脚位配置和功能

封装

电源和旁路电容的布局

ME321 可以在电源电压+2.1V~+5.5V，或在双电源系统电压±1.05V ~±2.75V 的范围内工作。对于 单电源系统，电源需要使用旁路电容到地，通常用一个 0.1uF 的陶瓷电容，它必须放置在靠近+V S 引脚 的位置。对于双电源系统，+V S 和 -V S 都需要用旁路电路耦合到地，通常用一个 0.1uF 的陶瓷电容。 在需要更好应用效果的电路中可以使用 2.2uF 的钽电容进行替换。如图所示：

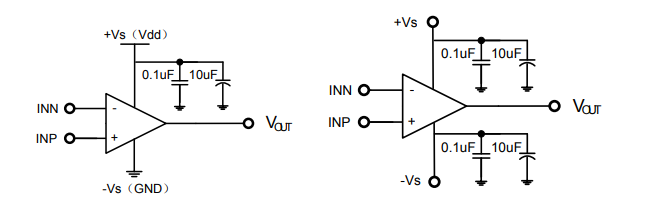

电源和旁路电容布局

PCB 板走线布局

为了获得最佳性能，设计 PCB 板时必须十分用心。良好的地线布局可以减小寄生电容和运放输入 输出引脚的噪声，从而提高系统性能。为了减小寄生电容，需要尽量缩短 PCB 走线，外围元器件的排 布需要尽可能靠近运放引脚。运放的输入偏置电流典型值仅有 10pA，为了避免 PCB 板表面漏电流对运 放产生干扰，PCB 板的表面必须确保清洁干燥。
