MICRONE微盟ME2107 带有真关断功能，高效PFM同步升压DC-DC转换器的介绍、参数和应用
ME2107 是一系列高效、低功耗、带有使能真关断 及短路保护功能的 PFM 控制同步升压 DC-DC 转换器。 内置使能真关断功能，使能关断时，输入输出真正断开， 系统消耗电流极低，且具有短路保护功能，提高设备使 用周期和可靠性。 ME2107 可提供 1.8V~5.0V 输出电压，步进 0.1V。 芯片 0.9V 输入时可启动输出 3.3V 电压带 1mA 以上负 载。适合应用单节碱性、镍氢干电池供电设备。同步升 压，SOT23-5 封装，外围仅需要四个元件，就可以完成 低输入电池电压升压到所需的工作电压。
特点
高效率：93%
低压启动：0.9V@IOUT=1mA
低静态电流：7.5uA
频率：320KHz
输出电压：1.8V~5.0V
输出精度：±2%
输出电流：300mA 以上
使能真关断
短路保护
同步整流
封装形式
5-pin SOT23-5
应用场合
1~3 节干电池的电子设备、单节锂电供电设备
数码相机、LED 手电筒、LED 灯、血压计、遥控玩 具、无线耳机、无线鼠标键盘、医疗器械、汽车防 盗器、充电器、VCR、PDA 等手持电子设备
典型应用图

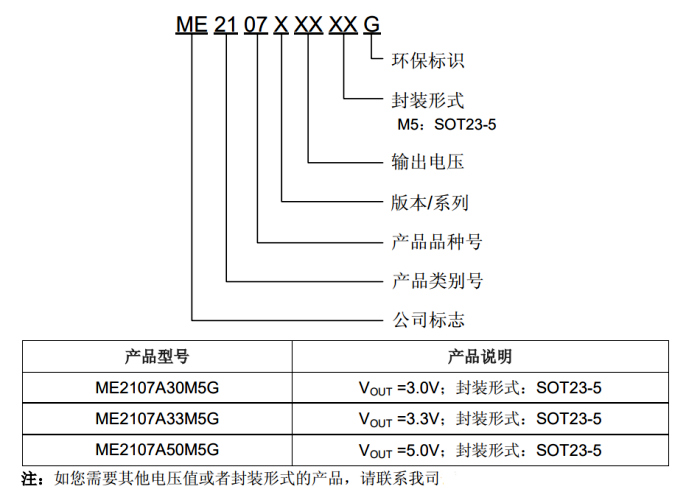

选型指南

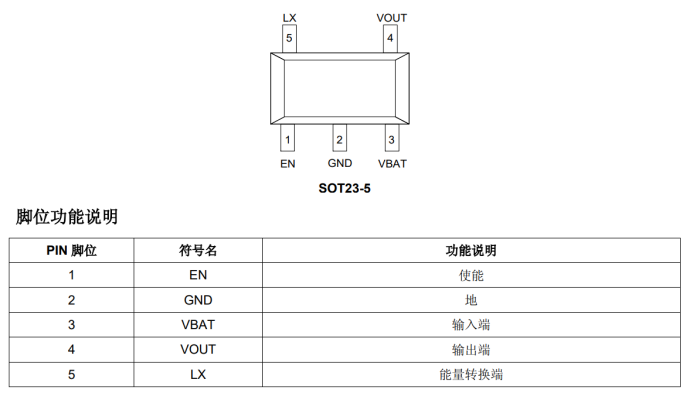

产品脚位图
封装

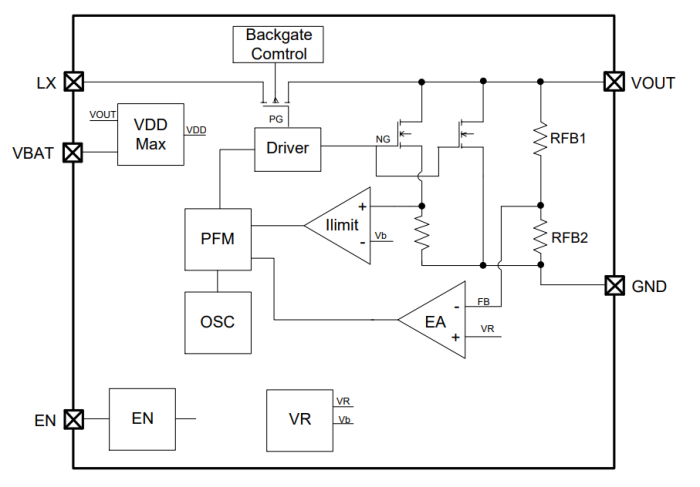

芯片功能示意图
