MICRONE/微盟ME6206A系列低压差线性稳压器的介绍、特性和应用
ME6206A系列是高精度、低功耗、采用CMOS技术制造的正电压稳压器。这些器件提供大电流，具有显著的小电压差。该系列与低ESR陶瓷电容器兼容，限流器的折返电路也作为短路保护输出电流限制器和输出引脚。
特点
高精度输出电压: ±1% .
输出电压: 1.0V~5.0V
最大工作电压: 6V
极低的静 态偏置电流(Typ.=6.0μA)
带载能力强: 当Vin=4.3V且Vout=3.3V 时
lout= 300mA
极低的输入输出电压差:
200mV@ lour =100mA
400mV@ lour =200mA
输入稳定性好
可以作为调整器和参考电压来使用
封装形式

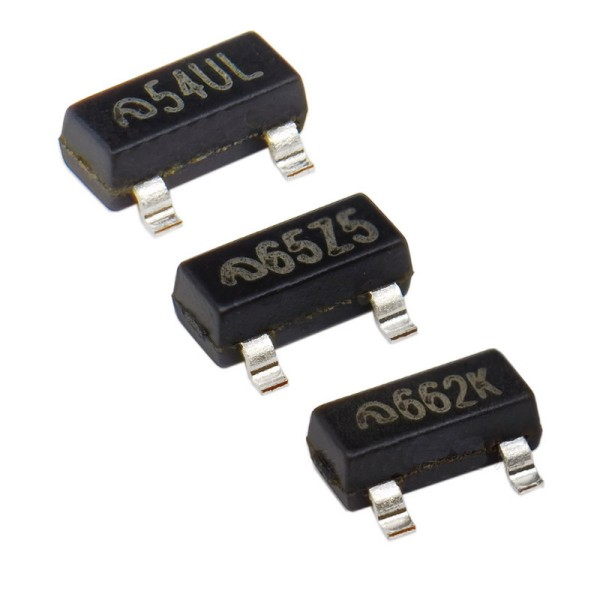

3-pin SOT89-3, SOT23-3, SOT23， TO92
应用场合
通信工具
移动电话
便携式游戏
便携式AV系统
摄像机/视频系统
参考电压源
选型指南
典型应用图
封装引脚
方框图
