联想两款氮化镓充电器采用JOULWATT杰华特AHB主控芯片
在传统充电器初级拓扑中，LLC半桥谐振属于软开关，有着很高的转换效率。在PD3.1应用中，虽然LLC输入电压可以通过PFC前级稳压供电，但是输出电压不能满足PD3.1的5-28V宽范围输出，必须另外搭配降压电路来实现宽电压的输出范围。
而AHB非对称半桥拓扑不仅同样具备较高的转换效率，而且允许灵活地调整输出电压，无需搭配外置降压电路即可实现宽范围输出，非常适合PD快充应用。面对日趋成熟的AHB控制器市场，杰华特顺势而为，先后推出非对称半桥反激式控制器JW1556以及JW1556B，填补国内市场空白。
最近充电头网发现，联想推出了两款搭载杰华特的AHB主控芯片的PD氮化镓快充。

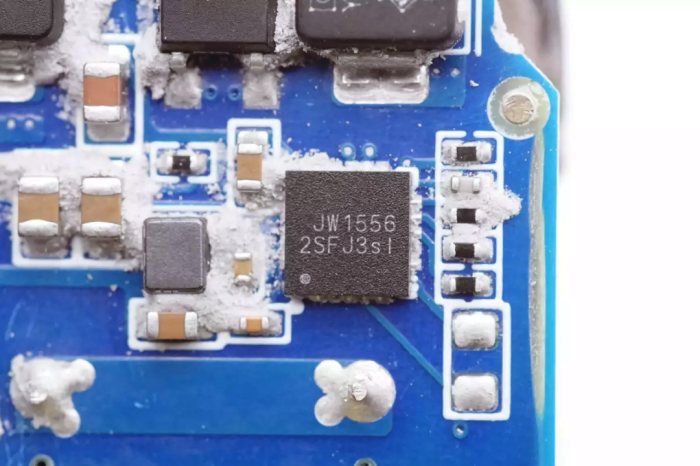

杰华特JW1556
杰华特型号JW1556，是一款非对称半桥反激式控制器，采用 QFN 4x4-20封装，适用于离线反激式转换器应用。供电输入电压范围 2.5-38V，最高工作频率达1.5MHz，支持65-300W快充应用。
杰华特JW1556 在重载下工作在ZVS模式，支持Adaptive ZVS 开关，实现效率最优化。在轻载下工作在DCM和BUR模式，可提供主开关和辅助开关两路输出控制，支持高压启动充电、X电容放电、输入电压线补等功能，各种保护功能非常完善，为auto recovery模式。
