TI德州仪器TCAN3413和TCAN3414 3.3V CAN FD 收发器的介绍、特性、应用和封装
TI德州仪器TCAN3413 and TCAN3414 是符合 ISO 11898-2:2016 高速 CAN 规范物理层要求的控制器局域网 (CAN) FD 收发器。
此类收发器具有经过认证的电磁兼容性 (EMC)，适用于数据速率高达 5 兆位/秒 (Mbps) 的传统 CAN 和 CAN FD 网络。这些器件可以在更简单的网络中实现高达 8Mbps 的运行速度。 TCAN3413 包括通过 V IO 引脚实现的内部逻辑电平转换。允许收发器 I/O 直接连接到 1.8V、2.5V 或 3.3V 逻辑电平。此类收发器支持低功耗待机模式，并且可通过符合 ISO 11898-2:2016 所定义唤醒模式 (WUP) 的 CAN 来唤醒。
此外，该收发器支持热关断 (TSD)、TXD 显性超时 (DTO)、电源欠压检测和 ±58V 的总线故障保护。这些器件定义了电源欠压或浮动引脚情况下的失效防护行为。这些收发器采用业界通用的 SOIC-8、VSON-8 和节省空间的小尺寸 SOT-23 封装。
特性
3.3 V 单电源工作
无需使用 5V 稳压器，从而节省 BOM 成本并减小 PCB 空间
符合 ISO 11898-2:2016 物理层标准要求
支持传统 CAN 和经优化的 CAN FD 性能（数据速率为 2、5 和 8Mbps）
具有较短的对称传播延迟时间，可增加时序裕量
TCAN3413：I/O 电压范围支持： 1.7V 至 3.6V
接收器共模输入电压：±30V
保护特性：
总线故障保护：±58V
欠压保护
TXD 显性超时 (DTO)
热关断保护 (TSD)
工作模式：
正常模式
支持远程唤醒请求功能的低功耗待机模式
超低功耗关断模式： 仅 TCAN3414
优化了未上电时的性能
总线和逻辑引脚为高阻抗（运行总线或应用上无负载）
支持热插拔：在总线和 RXD 输出上可实现上电和断电无干扰运行
小型 8 引脚 SOIC SOT-23 和无引线 VSON-8 封装，提高了自动光学检测 (AOI) 能力
应用
• 工厂自动化
• 电网基础设施
• 电机驱动器
• 工业运输
简化原理图
方框图

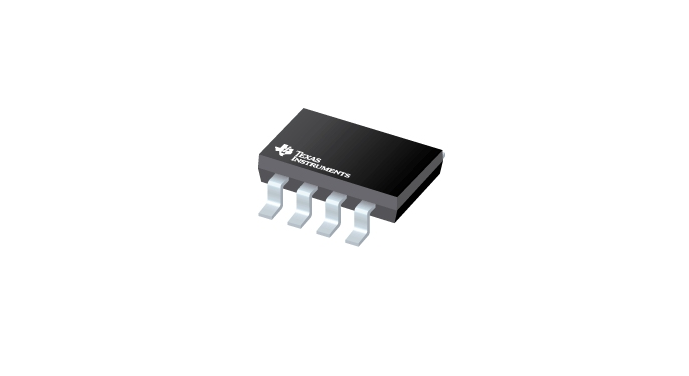

封装
应用电路图

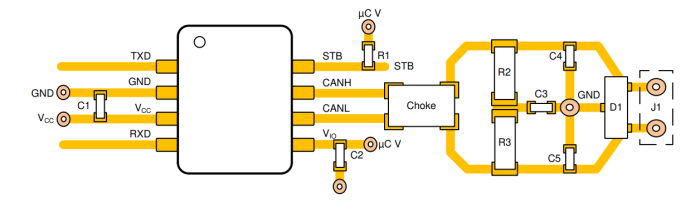

实际布局实例图
