NXP恩智浦PCA9959 LED照明驱动的特性、应用领域、及封装引脚图
NXP恩智浦PCA9959 LED照明驱动是一款菊花链spi兼容的4线串行总线控制的24路恒定预设电流LED驱动。这个驱动程序优化了调光和闪烁63mA的红/绿/蓝/琥珀(RGBA) led。每个LED输出提供6位分辨率(64步)预设电流配置，绝对精度为±8%。PCA9959驱动的供电电压范围为2.7V到5.5V，包括一个内置的开路短负载和过温检测电路。PCA9959 LED照明驱动程序设计为使用4线读/写串行总线，数据时钟频率更高，可达10MHz。典型的应用包括RGBA LED驱动，LED状态信息，IR编码通信，LED显示器，LCD背光，手机键盘背光。
NXP恩智浦PCA9959 LED照明驱动程序采用紧凑的5.0mm x 5.0mm x 0.85mm HVQFN40封装，具有-40°C到+85°C的工作温度范围。

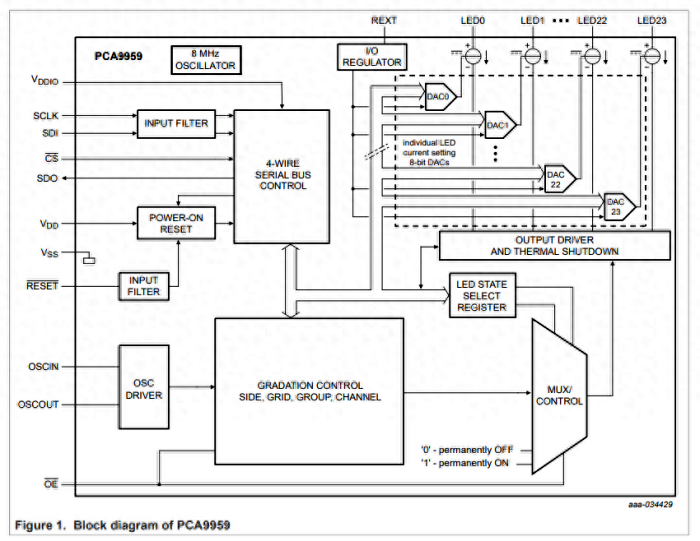

应用方框图

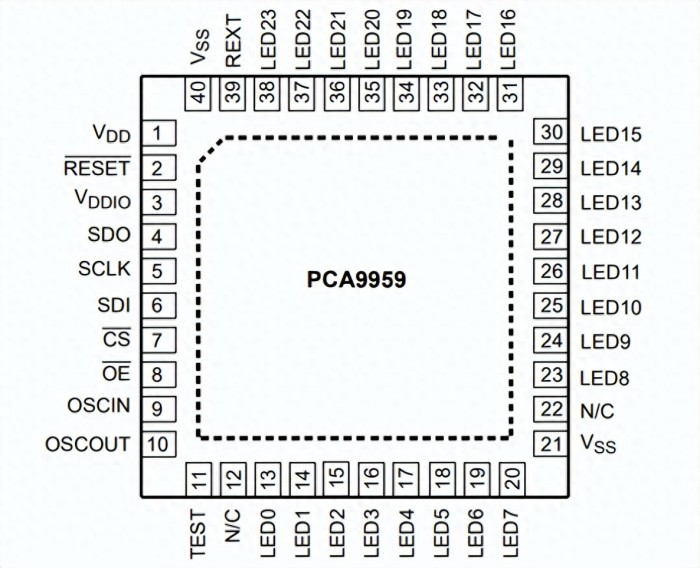

封装引脚图
特性
24个LED驱动器，每个输出可编程at:
从
在
6位可编程LED亮度
可编程LED输出延迟，以减少EMI和浪涌电流
所有通道的级配控制:
每个通道可以分配到四个层次控制组之一
64个网格用于每个通道的渐变控制
可编程网格持续时间
四个预设的当前选项，每个通道在级联控制
开路/短负载/超温检测模式，检测个别LED错误
24个恒定预设电流输出通道，可达63mA，并允许高达5.5V时，关断
通过外部电阻(R(EXT)输入)调节输出预设电流
输出预设电流精度:
±8%绝对精度，60mA输出电流
±6.5%绝对精度，输出电流30mA
最大±5%通道到通道的变化
最大±7%的设备之间的变化
低待机预置电流
有源低输出使能(OE)输入引脚
2.7V ~ 5.5V工作电源电压范围(V(DD))
5.5V非led引脚容错输入
工作温度范围:-40°C ~ 85°C
4线串行总线接口10MHz数据时钟率
内部加电复位
根据jesd78 II类，锁接性能超过100mA
ESD保护超过2kV HBM / JESD22-A114
HVQFN40包
应用领域
RGB或RGBA LED驱动
领导的状态信息
手机或手持设备的键盘背光
淡入淡出呼吸光控制
LED显示屏
液晶背光
利用预先编程的序列/亮度的红外编码通信
