TI德州仪器电器泵和风扇应用方框图和相关参考电子元器件产品推荐

TI德州仪器集成电路和参考设计可帮助您设计用于泵和风扇的创新控制模块，使其运行噪声更低且能效更高。

设计要求

泵和风扇控制模块需要：

稳健、可靠，提供全面保护。

针对效率和声学进行了优化的高级电机控制。

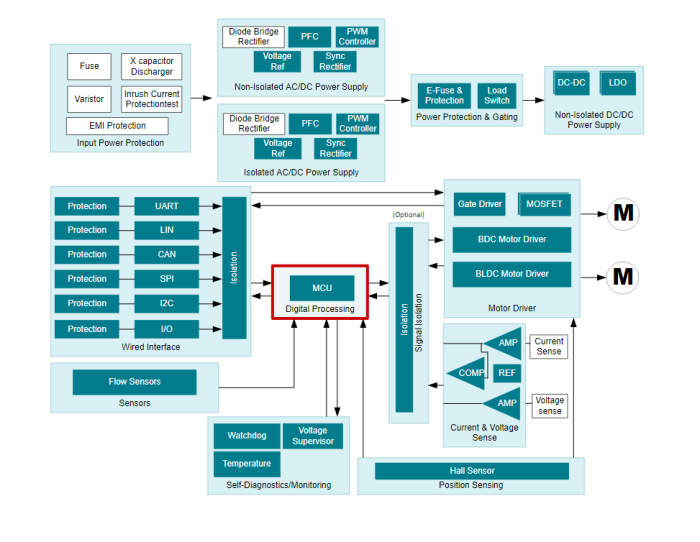

电器泵和风扇应用方框图

TI德州仪器相关产品推荐

1.输入功率保护（Input power protection）

通用运算放大器

TLV9154—四通道、16V、4.5MHz、低功耗运算放大器

TLV9152—双通道、16V、4.5MHz、低功耗运算放大器

TSV911—单路、5.5V、8MHz、RRIO 运算放大器

LM2904B—工作温度范围为 -40°C 至 125°C 的双路、36V、1.2MHz 运算放大器

TLV9061—适用于成本优化型应用的单通道、5.5V、10MHz、RRIO 运算放大器

TLV9001—单通道、1MHz、轨道轨输入和输出 1.8V 至 5.5V 运算放大器

差分放大器

INA148—+-200V 共模电压差动放大器

2.有线接口（Wired interface）

ESD 和浪涌保护 IC

ESD2CAN24-Q1—适用于车载网络的汽车类双路 3pF、±24V、±30kV ESD 保护二极管

TPD3E001—适用于 USB 2.0 且具有 1nA 最大泄漏电流和 VCC 引脚的 3 通道 1.5pF、5.5V、±8kV ESD 保护二极管

TPD4S009—适用于高速接口且具有 VCC 引脚的四路 0.8pF、5.5V、±8kV ESD 保护二极管

TPD1E10B06—采用 0402 和 SOD-523 封装的 12pF、±5.5V、±30kV ESD 保护二极管

TVS3300—33V 平缓钳位浪涌保护器件

TVS0500—5V 平缓钳位浪涌保护器件

RS-485 和 RS-422 收发器

THVD1424—具有压摆率控制、集成式可切换终端和双工切换的 RS-485 收发器

THVD1500—具有 ±8-kV IEC ESD 保护功能且速率高达 500kbps 的 5V RS-485 收发器

THVD2410—具有 IEC ESD 保护功能的 3.3V 至 5V、RS-485 ±70V 故障保护收发器

THVD2450—具有 IEC ESD 保护功能的 3.3V 至 5V、RS-485 ±70V 故障保护收发器

THVD1450—具有 ±18kV IEC ESD 保护功能的 3.3V 至 5V RS-485 收发器

CAN、LIN 收发器和 SBC

TCAN1044AV-Q1—具有待机模式和 1.8V I/O 支持的增强型汽车 CAN 收发器

TLIN1029A-Q1—具有显性状态超时的 TLIN1029A-Q1 本地互连网络 (LIN) 收发器

SN65HVD255—含快速循环次数的络控制器局域网(CAN)收发器，此收发器用于高负载网络

SN65HVD257—带快速循环次数的 CAN 收发器，用于高负载网络和多功能安全功能

SN65HVD267—具有冗余功能、用于 CAN FD（灵活数据速率）的“Turbo”CAN 收发器

TCAN1044A-Q1—具有待机模式的增强型汽车 CAN 收发器

RS-232 收发器

TRS3122E—具有逻辑电源引脚和 +/-15kV IEC-ESD 保护的 1.65V 至 5.5V 1Mbps RS-232 线路驱动器/接收器引脚

TRS3232E—具有 +/-15kV IEC-ESD 保护的 3V 至 5.5V 双通道 250kbps RS-232 线路驱动器/接收器

3.传感器（Sensors）

霍尔效应锁存器和开关

DRV5013-Q1—汽车类、高电压（高达 38V）、高带宽 (30kHz) 霍尔效应锁存器

DRV5013—高电压（高达 38V）、高带宽 (30kHz) 霍尔效应锁存器

4.非隔离交流/DC电源（Non-isolated AC/DC power supply）

并联电压基准

TL431LI—具有经优化的基准电流的可调节精密分流稳压器（引脚布局：KRA）

TL431—可调精密并联稳压器

TLV431A—精度为 1% 的低电压可调节精密并联稳压器

LM4040—固定和电压、45µA、精密微功耗并联电压基准

功率因数校正 (PFC) 控制器

UCC28810—LED 照明电源控制器

UCC28180—具有增强启动和瞬态响应功能的 18kHz 至 250kHz CCM PFC 控制器

反激式控制器

UCC28610—12W 至 65W 绿色模式反激式电源控制器

UCC28740—具有次级侧调节 (SSR) 功能的恒压、恒流 (CVCC) 反激控制器

UCC28911—具有恒压恒流和初级侧调节功能的 700V 反激式开关

UCC28881—700V 极低静态电流离线开关

隔离式 DC/DC 转换器

LM25019—7.5-48V 宽输入电压，100mA 恒定导通时间同步降压稳压器

DCP010505B—微型 1W 隔离式非稳压直流/直流转换器

DCR010505—微型 1W 隔离稳压 DC/DC 转换器

DCH010515S—微型 1W 3kVDC 隔离式直流/直流转换器

DCH010515D—微型 1W 3kVDC 隔离式直流/直流转换器

TPS55010—具有集成 FET 的 2.95V 至 6V 输入、2W、隔离式直流/直流转换器

N 沟道 MOSFET

CSD17318Q2—采用 2mm x 2mm SON 封装的单路、16.9mΩ、30V、N 沟道 NexFET™ 功率 MOSFET

CSD18512Q5B—采用 5mm x 6mm SON 封装的单路、1.6mΩ、40V、N 沟道 NexFET™ 功率 MOSFET

CSD88539ND—采用 SO-8 封装的双路、28mΩ、60V、N 沟道 NexFET™ 功率 MOSFET

CSD88537ND—采用 SO-8 封装的双路、15mΩ、60V、N 沟道 NexFET™ 功率 MOSFET

CSD17576Q5B—采用 5mm x 6mm SON 封装的单路、2.9mΩ、30V、N 沟道 NexFET™ 功率 MOSFET

CSD18514Q5A—采用 5mm x 6mm SON 封装的单路、4.9mΩ、40V、N 沟道 NexFET™ 功率 MOSFET

5.隔离交流/DC电源（Isolated AC/DC power supply）

并联电压基准

TL431LI—具有经优化的基准电流的可调节精密分流稳压器（引脚布局：KRA）

TL431—可调精密并联稳压器

TLV431A—精度为 1% 的低电压可调节精密并联稳压器

LM4040—固定和电压、45µA、精密微功耗并联电压基准

功率因数校正 (PFC) 控制器

UCC28810—LED 照明电源控制器

UCC28180—具有增强启动和瞬态响应功能的 18kHz 至 250kHz CCM PFC 控制器

反激式控制器

UCC28610—12W 至 65W 绿色模式反激式电源控制器

UCC28740—具有次级侧调节 (SSR) 功能的恒压、恒流 (CVCC) 反激控制器

UCC28911—具有恒压恒流和初级侧调节功能的 700V 反激式开关

UCC28881—700V 极低静态电流离线开关

隔离式 DC/DC 转换器

LM25019—7.5-48V 宽输入电压，100mA 恒定导通时间同步降压稳压器

DCP010505B—微型 1W 隔离式非稳压直流/直流转换器

DCR010505—微型 1W 隔离稳压 DC/DC 转换器

DCH010515S—微型 1W 3kVDC 隔离式直流/直流转换器

DCH010515D—微型 1W 3kVDC 隔离式直流/直流转换器

TPS55010—具有集成 FET 的 2.95V 至 6V 输入、2W、隔离式直流/直流转换器

负载开关

TPS22960—具有输出放电功能的 2 通道、5.5V、0.5A、435mΩ 负载开关

TPS22944—使能端高电平有效、具有电流限制的 5.5V、0.1A、500mΩ 负载开关

TPS22968—具有可调节上升时间和输出放电功能的 2 通道、5.5V、4A、25mΩ 负载开关

TPS22917—具备可调节上升时间和可调节输出放电功能的 5.5V、2A、80mΩ、10nA 泄露负载开关

N 沟道 MOSFET

CSD17318Q2—采用 2mm x 2mm SON 封装的单路、16.9mΩ、30V、N 沟道 NexFET™ 功率 MOSFET

CSD18512Q5B—采用 5mm x 6mm SON 封装的单路、1.6mΩ、40V、N 沟道 NexFET™ 功率 MOSFET

CSD88539ND—采用 SO-8 封装的双路、28mΩ、60V、N 沟道 NexFET™ 功率 MOSFET

CSD88537ND—采用 SO-8 封装的双路、15mΩ、60V、N 沟道 NexFET™ 功率 MOSFET

CSD17576Q5B—采用 5mm x 6mm SON 封装的单路、2.9mΩ、30V、N 沟道 NexFET™ 功率 MOSFET

CSD18514Q5A—采用 5mm x 6mm SON 封装的单路、4.9mΩ、40V、N 沟道 NexFET™ 功率 MOSFET

6.数字处理（Digital processing）

C2000 实时微控制器

TMS320F2800135—具有 120MHz 频率、128KB 闪存、FPU 和 TMU 的 C2000™ 32 位 MCU

TMS320F280025—具有 100MHz 频率、FPU、TMU、128kB 闪存的 C2000™ 32 位 MCU

TMS320F28027F—具有 60MHz 频率、64KB 闪存、InstaSPIN-FOC 的 C2000™ 32 位 MCU

TMS320F28027F-Q1—具有 60MHz 频率、64KB 闪存、InstaSPIN-FOC 的汽车类 C2000™ 32 位 MCU

MSP430 微控制器

MSP430F5529—具有 128KB 闪存、8KB SRAM、12 位 ADC、比较器、DMA、UART/SPI/I2C、USB 和硬件乘法器的 25MHz MCU

MSP430F5528—具有 128KB 闪存、8KB SRAM、12 位 ADC、比较器、DMA、UART/SPI/I2C、USB 和硬件乘法器的 25MHz MCU

MSP430G2231—具有 2KB 闪存、128B SRAM、10 位 ADC、SPI/I2C 和计时器的 16MHz MCU

MSP430G2553—具有 16KB 闪存、512B SRAM、比较器、UART/SPI/I2C 和计时器的 16MHz MCU

MSP430F5132—具有 8KB 闪存、1KB SRAM、10 位 ADC、比较器、DMA 和 16 位高分辨率计时器的 25MHz MCU

MSP430FR5739—具有 16KB FRAM、1KB SRAM、10 位 ADC、比较器、UART/SPI/I2C 和计时器的 24MHz MCU

7.诊断/监测（
Self-diagnostics/monitoring）

模拟温度传感器

LMT84—采用 SC70 和 TO-92 封装的 1.5V、10uA 模拟输出温度传感器

LMT87—具有 -13.6mV/°C 增益的 ±2°C 2.7V 至 5.5V 模拟输出温度传感器

数字温度传感器

TMP103—支持 1.4V 电源电压、采用 WCSP 封装、具有 I2C/SMBus 的 ±2°C 数字温度传感器

监控器和复位 IC

TLV803E—低电平有效漏极开路输出型低功耗电压监控器（复位 IC）

TPS3897—具有高电平有效和开漏输出的单通道、超小型、可调节监控器

TPS3895—具有高电平有效和推挽输出的单通道、超小型、可调节监控器

TPS3700—用于过压和欠压监测的高电压 (18V) 窗口电压检测器

8.信号隔离（Signal isolation）

隔离式 DC/DC 转换器

LM25019—7.5-48V 宽输入电压，100mA 恒定导通时间同步降压稳压器

DCP010505B—微型 1W 隔离式非稳压直流/直流转换器

DCR010505—微型 1W 隔离稳压 DC/DC 转换器

DCH010515S—微型 1W 3kVDC 隔离式直流/直流转换器

DCH010515D—微型 1W 3kVDC 隔离式直流/直流转换器

TPS55010—具有集成 FET 的 2.95V 至 6V 输入、2W、隔离式直流/直流转换器

隔离式栅极驱动器

ISO5852S—具有分离输出、STO 和保护功能的 5.7kVrms、2.5A/5A 单通道隔离式栅极驱动器

ISO5452—具有分离输出、STO 和保护功能的 5.7kVrms、2.5A/5A 单通道隔离式栅极驱动器

UCC21520—具有双输入、禁用引脚、8V UVLO 功能、采用 DW 封装的 5.7kVrms、4A/6A 双通道隔离式栅极驱动器

UCC21540—具有双输入、DT 引脚和 8V UVLO、采用 DW 或 DWK 封装的 5.7kVrms、4A/6A 双通道隔离式栅极驱动器

数字隔离器

ISO7721—EMC 性能优异的双通道、1/1、增强型数字隔离器

ISO6721—通用双通道、1/1 数字隔离器

ISO7741—EMC 性能优异的四通道、3/1、增强型数字隔离器

ISO7842—高隔离额定值、四通道、2/2、增强型数字隔离器

隔离式 CAN 收发器

ISO1050—隔离式 5V CAN 收发器

I2C 隔离器

ISO1541—2.5kVrms、隔离式单向时钟、双向 I2C 隔离器

9.电源保护和门控（Power protection & gating）

高侧开关

TPS2H000-Q1—具有可调节电流限制的 40V、1Ω、2 通道汽车类智能高侧开关

负载开关

TPS22960—具有输出放电功能的 2 通道、5.5V、0.5A、435mΩ 负载开关

TPS22944—使能端高电平有效、具有电流限制的 5.5V、0.1A、500mΩ 负载开关

TPS22968—具有可调节上升时间和输出放电功能的 2 通道、5.5V、4A、25mΩ 负载开关

TPS22917—具备可调节上升时间和可调节输出放电功能的 5.5V、2A、80mΩ、10nA 泄露负载开关

电子保险丝和热插拔控制器

TPS25921L—具有闭锁故障响应功能的 4.5V 至 18V、90mΩ、0.4A 至 1.6A 电子保险丝

TPS2596—采用引线式封装、具有可选过压保护钳位的 2.7V 至 19V、85mΩ、0.13A 至 2A 电子保险丝

10.电机驱动（Motor driver）

通用运算放大器

TLV9154—四通道、16V、4.5MHz、低功耗运算放大器

TLV9152—双通道、16V、4.5MHz、低功耗运算放大器

TSV911—单路、5.5V、8MHz、RRIO 运算放大器

LM2904B—工作温度范围为 -40°C 至 125°C 的双路、36V、1.2MHz 运算放大器

TLV9061—适用于成本优化型应用的单通道、5.5V、10MHz、RRIO 运算放大器

TLV9001—单通道、1MHz、轨到轨输入和输出 1.8V 至 5.5V 运算放大器

精密运算放大器 (Vos<1mV)

OPA396—微功耗、高精度、高速度功率比、成本优化型 RRIO 单路运算放大器

OPA391—具有高速功率比的微功耗、单通道、高精度、低偏置电流 RRIO 运算放大器

OPA2376—双通道、低噪声、低静态电流、精密运算放大器

比较器

LM2903B—工业级双路标准比较器

LM393LV—1.65V 至 5.5V 低压双路商用比较器

LM393B—商业级双路标准比较器

TLV3012—具有基准电压的低功耗比较器（推挽）

TLV3201—5.5V 高速单路推挽比较器

TLV1701—单路高电压低功耗比较器

模拟电流检测放大器

INA181—26V、双向、350kHz 电流检测放大器

INA213—26V、双向、高精度电流感应放大器

INA303—具有窗口比较器的 36V、双向、550kHz、4V/µs 高精度电流检测放大器

高速运算放大器 (GBW ≥ 50MHz)

OPA835—超低功耗、轨到轨输出、负轨输入、VFB 放大器

线性霍尔效应传感器

DRV5053—高电压（高达 38V）、线性霍尔效应传感器

霍尔效应锁存器和开关

DRV5013-Q1—汽车类、高电压（高达 38V）、高带宽 (30kHz) 霍尔效应锁存器

DRV5013—高电压（高达 38V）、高带宽 (30kHz) 霍尔效应锁存器

隔离式 DC/DC 转换器

LM25019—7.5-48V 宽输入电压，100mA 恒定导通时间同步降压稳压器

DCP010505B—微型 1W 隔离式非稳压直流/直流转换器

DCR010505—微型 1W 隔离稳压 DC/DC 转换器

DCH010515S—微型 1W 3kVDC 隔离式直流/直流转换器

DCH010515D—微型 1W 3kVDC 隔离式直流/直流转换器

TPS55010—具有集成 FET 的 2.95V 至 6V 输入、2W、隔离式直流/直流转换器

半桥驱动器

UCC27710—具有互锁功能的 0.5A/1.0A、620V 半桥栅极驱动器

UCC27211—具有 8V UVLO 和 TTL 输入的 4A、120V 半桥栅极驱动器

TPS51604—适用于同步降压高频 CPU 内核电源应用的 4A、28V 半桥栅极驱动器

UCC27714—4-A、600V 半桥栅极驱动器

N 沟道 MOSFET

CSD17318Q2—采用 2mm x 2mm SON 封装的单路、16.9mΩ、30V、N 沟道 NexFET™ 功率 MOSFET

CSD18512Q5B—采用 5mm x 6mm SON 封装的单路、1.6mΩ、40V、N 沟道 NexFET™ 功率 MOSFET

CSD88539ND—采用 SO-8 封装的双路、28mΩ、60V、N 沟道 NexFET™ 功率 MOSFET

CSD88537ND—采用 SO-8 封装的双路、15mΩ、60V、N 沟道 NexFET™ 功率 MOSFET

CSD17576Q5B—采用 5mm x 6mm SON 封装的单路、2.9mΩ、30V、N 沟道 NexFET™ 功率 MOSFET

CSD18514Q5A—采用 5mm x 6mm SON 封装的单路、4.9mΩ、40V、N 沟道 NexFET™ 功率 MOSFET

隔离式栅极驱动器

ISO5852S—具有分离输出、STO 和保护功能的 5.7kVrms、2.5A/5A 单通道隔离式栅极驱动器

ISO5452—具有分离输出、STO 和保护功能的 5.7kVrms、2.5A/5A 单通道隔离式栅极驱动器

UCC21520—具有双输入、禁用引脚、8V UVLO 功能、采用 DW 封装的 5.7kVrms、4A/6A 双通道隔离式栅极驱动器

UCC21540—具有双输入、DT 引脚和 8V UVLO、采用 DW 或 DWK 封装的 5.7kVrms、4A/6A 双通道隔离式栅极驱动器

11.电流和电压检测（Current & voltage sense）

通用运算放大器

TLV9154—四通道、16V、4.5MHz、低功耗运算放大器

TLV9152—双通道、16V、4.5MHz、低功耗运算放大器

TSV911—单路、5.5V、8MHz、RRIO 运算放大器

LM2904B—工作温度范围为 -40°C 至 125°C 的双路、36V、1.2MHz 运算放大器

TLV9061—适用于成本优化型应用的单通道、5.5V、10MHz、RRIO 运算放大器

TLV9001—单通道、1MHz、轨到轨输入和输出 1.8V 至 5.5V 运算放大器

模拟电流检测放大器

INA181—26V、双向、350kHz 电流检测放大器

INA213—26V、双向、高精度电流感应放大器

INA303—具有窗口比较器的 36V、双向、550kHz、4V/µs 高精度电流检测放大器

比较器

LM2903B—工业级双路标准比较器

LM393LV—1.65V 至 5.5V 低压双路商用比较器

LM393B—商业级双路标准比较器

TLV3012—具有基准电压的低功耗比较器（推挽）

TLV3201—5.5V 高速单路推挽比较器

TLV1701—单路高电压低功耗比较器

串联电压基准

REF35—650nA 静态电流、12ppm/°C 温漂、超低功耗精密电压基准

REF2025—8ppm/°C 温漂、低功耗、双输出 Vref 和 Vref/2 电压基准

REF2030—3V Vref、低温漂、低功耗、双输出 Vref 和 Vref/2 电压基准

REF2033—3.3V Vref、低温漂、低功耗、双输出 Vref 和 Vref/2 电压基准

REF2041—4.1V Vref、低温漂、低功耗、双输出 Vref 和 Vref/2 电压基准

REF1925—2.5V Vref、双输出 Vref 和 Vref/2 电压基准

12.位置传感（Position sensing）

霍尔效应锁存器和开关

DRV5013-Q1—汽车类、高电压（高达 38V）、高带宽 (30kHz) 霍尔效应锁存器

DRV5013—高电压（高达 38V）、高带宽 (30kHz) 霍尔效应锁存器

13.非隔离DC/DC电源（Non-isolated DC/DC power supply）

降压转换器（集成开关）

LMR36502—具有 6μA IQ 的 3V 至 65V、150mA 超小型同步降压转换器

TPS561201—采用 6 引脚 SOT-23 封装的 4.5V 至 17V 输入、1A 同步降压稳压器

TPS62901—采用 1.5mm × 2mm QFN 封装的 3V 至 17V、1A 高效率低 IQ 降压转换器

TPS54286—具有内部补偿的 4.5V 至 28V 输入、双路 2A 输出、600kHz 降压转换器

TPS5405—具有集成 MosFET 的 6.5V 至 28V 输入、5V 固定输出 2A 降压稳压器

TPS62175—具有贪睡模式的 28V、0.5A 降压转换器

线性和低压降 (LDO) 稳压器

TPS7A24—具有使能功能的 200mA、18V、超低 IQ、低压降 (LDO) 稳压器

TLV700—具有使能功能的 200mA、高 PSRR、低 IQ、低压降稳压器

TPS709—具有反向电流保护和使能功能的 150mA、30V、超低 IQ、低压降稳压器

UA78L—100mA、30V 线性稳压器

TLV1117LV—1A 低压降稳压器

LP2985-N—具有使能功能的 150mA、16V、低压降稳压器

升压转换器（集成开关）

MC33063A—工作温度范围为 -40°C 至 85°C 的 1.5A 升压、降压、反相开关稳压器

TPS61220—具有 5.5μA 静态电流的 0.7V 输入电压、可调节输出电压升压转换器

降压/升压和反相控制器（外部开关）

LM5118—3-75V 宽输入电压、电流模式非同步降压/升压控制器

反激式控制器

UCC28610—12W 至 65W 绿色模式反激式电源控制器

UCC28740—具有次级侧调节 (SSR) 功能的恒压、恒流 (CVCC) 反激控制器

UCC28911—具有恒压恒流和初级侧调节功能的 700V 反激式开关

UCC28881—700V 极低静态电流离线开关

N 沟道 MOSFET

CSD17318Q2—采用 2mm x 2mm SON 封装的单路、16.9mΩ、30V、N 沟道 NexFET™ 功率 MOSFET

CSD18512Q5B—采用 5mm x 6mm SON 封装的单路、1.6mΩ、40V、N 沟道 NexFET™ 功率 MOSFET

CSD88539ND—采用 SO-8 封装的双路、28mΩ、60V、N 沟道 NexFET™ 功率 MOSFET

CSD88537ND—采用 SO-8 封装的双路、15mΩ、60V、N 沟道 NexFET™ 功率 MOSFET

CSD17576Q5B—采用 5mm x 6mm SON 封装的单路、2.9mΩ、30V、N 沟道 NexFET™ 功率 MOSFET

CSD18514Q5A—采用 5mm x 6mm SON 封装的单路、4.9mΩ、40V、N 沟道 NexFET™ 功率 MOSFET

电荷泵（无电感器）

LM27762—带有集成 LDO 的低噪声正负输出电荷泵
