TI德州仪器汽车热成像摄像头设计方框图和相关产品型号推荐

TI德州仪器的电子元器件产品将帮助您革新您的汽车热成像摄像头子系统并使其脱颖而出。

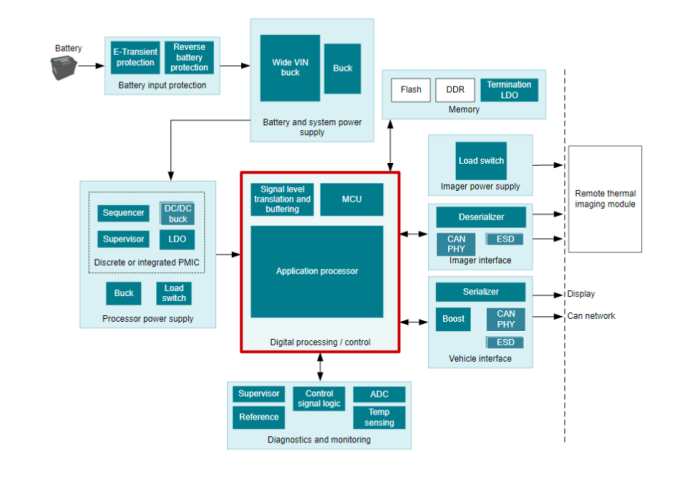

汽车热成像摄像头应用方框图

TI德州仪器相关产品推荐

1.电池输入保护

理想二极管/ORing 控制器

LM74610-Q1—0.48V 至 42V、零 IQ 汽车理想二极管控制器

LM74700-Q1—3.2V 至 65V、80uA IQ 汽车理想二极管控制器

2.处理器电源

降压转换器（集成开关）

TPS628501-Q1—采用 SOT583 封装的 2.7V 至 6V、1A 汽车类降压转换器

TPS62442-Q1—具有可调频率的汽车类 2.75V 至 6V 双路 2A 或 3A/1A 输出降压转换器

TPS62261-Q1—具有 1.8V 固定输出电压的汽车类 2V 至 6V、2.25MHz 固定频率 600mA 降压转换器

LM76003-Q1—3.5V 至 60V 3.5A/2.5A 同步稳压器

TPS629210-Q1—采用 SOT-583 封装的汽车类 3V 至 17V、1A、高效率和低 IQ 同步降压转换器

LMQ66430-Q1—具有 1.5µA IQ 的汽车 36V、3A 低 EMI 同步降压转换器

线性和低压降 (LDO) 稳压器

TPS763-Q1—具有使能功能的汽车类 150mA、10V、低压降稳压器

TPS715-Q1—汽车类 50mA、24V、超低 IQ、低压降稳压器

LP5907-Q1—具有低 IQ 和使能功能的汽车类 250mA、低噪声、高 PSRR、超低压降稳压器

TPS7B7702-Q1—汽车类 300mA、电池供电运行 (40V)、双通道可调节天线低压降稳压器

多通道 IC (PMIC)

TPS54116-Q1—采用 4A 2MHZ VDDQ 直流/直流转换器、1A VTT LDO 和 VTTREF 的汽车类 DDR 电源解决方案

负载开关

TPS22965-Q1—具有可调节上升时间和输出放电功能的单通道、5.7V、4A、16mΩ 汽车负载开关

TPS22966-Q1—具有可调节上升时间和输出放电功能的 2 通道、5.5V、16mΩ 汽车负载开关

TPS22968-Q1—具有可调节上升时间和输出放电功能的 2 通道、5.5V、4A、27mΩ 汽车负载开关

监控器和复位 IC

TPS3808-Q1—汽车类低静态电流可编程延迟监控器

定序器

LM3880-Q1—具有固定延时时间的汽车级 3 电压轨简易电源序列发生器

3.电池和系统电源

降压转换器（集成开关）

TPS628501-Q1—采用 SOT583 封装的 2.7V 至 6V、1A 汽车类降压转换器

TPS62442-Q1—具有可调频率的汽车类 2.75V 至 6V 双路 2A 或 3A/1A 输出降压转换器

TPS62261-Q1—具有 1.8V 固定输出电压的汽车类 2V 至 6V、2.25MHz 固定频率 600mA 降压转换器

LM76003-Q1—3.5V 至 60V 3.5A/2.5A 同步稳压器

TPS629210-Q1—采用 SOT-583 封装的汽车类 3V 至 17V、1A、高效率和低 IQ 同步降压转换器

LMQ66430-Q1—具有 1.5µA IQ 的汽车 36V、3A 低 EMI 同步降压转换器

多通道 IC (PMIC)

TPS54116-Q1—采用 4A 2MHZ VDDQ 直流/直流转换器、1A VTT LDO 和 VTTREF 的汽车类 DDR 电源解决方案

线性和低压降 (LDO) 稳压器

TPS763-Q1—具有使能功能的汽车类 150mA、10V、低压降稳压器

TPS715-Q1—汽车类 50mA、24V、超低 IQ、低压降稳压器

LP5907-Q1—具有低 IQ 和使能功能的汽车类 250mA、低噪声、高 PSRR、超低压降稳压器

TPS7B7702-Q1—汽车类 300mA、电池供电运行 (40V)、双通道可调节天线低压降稳压器

4.诊断/监测

精密 ADC

ADS7142-Q1—具有可编程阈值和主机唤醒功能的汽车类 2 通道 12 位、140kSPS、I2C 兼容型 ADC

ADS1013-Q1—具有振荡器、电压基准和 I2C 的汽车类 12 位 3.3kSPS 单通道 Δ-Σ ADC

与门

SN74LVC1G08-Q1—汽车类、单通道、2 输入、1.65V 至 5.5V 32mA 驱动强度与门

SN74AHC1G08-Q1—汽车类、单通道、2 输入、2V 至 5.5V 高速 (9ns) 与门

同相缓冲器和驱动器

SN74LVC1G125-Q1—具有三态输出的汽车类单路 1.65V 至 5.5V 缓冲器

并联电压基准

TLVH431A-Q1—汽车类低电压可调节精密并联稳压器

TLVH431A—精度为 1% 的低电压宽工作电流范围可调节精密并联稳压器

监控器和复位 IC

TPS3808-Q1—汽车类低静态电流可编程延迟监控器

5.成像仪电源

高侧开关

TPS1H100-Q1—具有可调节电流限制的 40V、100mΩ、汽车类单通道智能高侧开关

TPS4H160-Q1—具有可调节电流限制的 40V、160mΩ、4 通道汽车类智能高侧开关

负载开关

TPS22965-Q1—具有可调节上升时间和输出放电功能的单通道、5.7V、4A、16mΩ 汽车负载开关

TPS22966-Q1—具有可调节上升时间和输出放电功能的 2 通道、5.5V、16mΩ 汽车负载开关

TPS22968-Q1—具有可调节上升时间和输出放电功能的 2 通道、5.5V、4A、27mΩ 汽车负载开关

6.成像仪接口

FPD-Link 串行器/解串器

DS90UB635-Q1—汽车级 4.16Gbps FPD-Link III CSI-2 串行器

DS90UB935-Q1—适用于 1MP、60fps 且具有 CSI-2 接口的 FPD-Link III 3Gbps 串行器

DS90UB933-Q1—适用于 1MP/60fps 和 2MP/30fps 摄像头的 12 位 100MHz FPD-Link III 串行器

DS90UB964-Q1—四路 1MP 摄像头集线器 FPD-Link III 解串器，1MP 摄像头配备双路 CSI-2 输出端口

DS90UB960-Q1—配备双路 CSI-2 输出端口的四路 2MP 摄像头集线器 FPD-Link III 解串器

7.车辆接口

FPD-Link 串行器/解串器

DS90UB635-Q1—汽车级 4.16Gbps FPD-Link III CSI-2 串行器

DS90UB935-Q1—适用于 1MP、60fps 且具有 CSI-2 接口的 FPD-Link III 3Gbps 串行器

DS90UB933-Q1—适用于 1MP/60fps 和 2MP/30fps 摄像头的 12 位 100MHz FPD-Link III 串行器

DS90UB964-Q1—四路 1MP 摄像头集线器 FPD-Link III 解串器，1MP 摄像头配备双路 CSI-2 输出端口

DS90UB960-Q1—配备双路 CSI-2 输出端口的四路 2MP 摄像头集线器 FPD-Link III 解串器

升压转换器（集成开关）

TPS61087-Q1—符合 AEC-Q100 标准的具有强制 PWM 模式的 18.5V、3.2A、650kHz、1.2MHz 升压直流/直流转换器

TPS61240-Q1—符合 AEC-Q100 标准的 2.3V 至 5.5V 输入范围、3.5MHz 固定频率、450mA 升压转换器

TPS61170-Q1—符合 AEC-Q100 标准、采用 2mm x 2mm QFN 封装的 3V 至 18V 宽输入范围 1.2A 升压转换器

TPS55340-Q1—符合 AEC-Q100 标准的集成式 5A 40V 宽输入范围升压/SEPIC/反激式直流/直流稳压器。
