ADI亚德诺SSM6515芯片的功能框图和优势特点
ADI亚德诺生产的SSM6515是一款全集成式数字输入、高效率、单声道D类音频放大器，非常适合无线耳机应用。该应用电路只需较少的外部器件，采用1.8 V (PVDD)电源和1.2 V至1.8 V (IOVDD)电源供电。使用1.8 V信号时，可以共用这些电源。它可以提供85 mW连续输出功率，驱动16 Ω负载，总谐波失真加噪声(THD + N)小于1%。
SSM6515采用高效率、低噪声调制方案，无需外部电感/电容(LC)输出滤波器。该方案在非常低的输出功率下也能持续提供高效率，与传统的耳机放大器相比可延长电池寿命。该器件能够在55 mW功率下驱动16 Ω负载，工作效率高于90%，A加权信噪比(SNR)为113 dB。与其它D类架构相比，稳定的扩频、共模脉冲密度调制提供更低的电磁干扰(EMI)辐射发射。
数字输入功能无需外部数模转换器(DAC)。SSM6515具有微功耗关断模式，采用1.8 V PVDD电源时，关断电流典型值为6 μA，无输入时可自动关断。该器件还内置爆音与咔嚓声抑制电路，尽可能减小器件开启和关闭期间输出端的电压突波。输入支持各种串行音频格式，包括I2S、时分多路复用(TDM)和脉冲密度调制(PDM)。
SSM6515可采用I2C控制接口或在独立模式下工作，额定温度范围为−40°C至+85°C。该器件内置输出短路保护功能。SSM6515采用11引脚、0.984 mm × 1.444 mm、无卤0.35 mm间距晶圆级芯片规模封装(WLCSP)。
SSM6515功能框图
SSM6515应用电路图

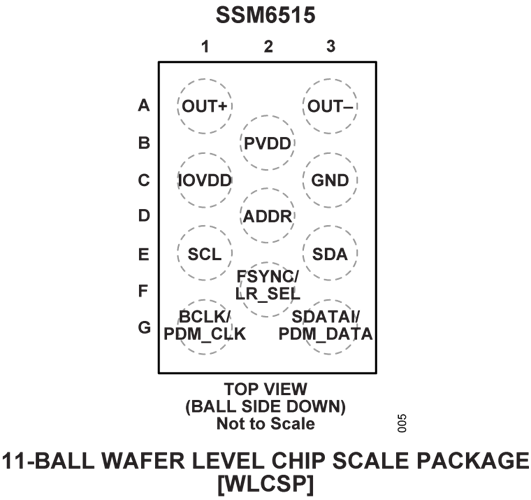

SSM6515引脚图
SSM6515应用
无线耳机
主动降噪耳机
智能手机耳机扬声器
助听设备
便携式电子设备
SSM6515的优势和特点
无滤波器数字输入，具有已针对麦克风驱动器优化的 3 级 Σ-Δ 调频的单声道差分输出 D 类放大器
1.8 V 单电源供电
80 mW 输出功率，16 Ω 负载，THD + N 为 <0.1%
有效值噪声为 2.57 μV，A 加权信噪比为 113 dB，动态范围
30 mW 时 THD + N 为 0.003%，1 kHz 输出，32 Ω 负载
采用 I2C 控制，具有多达 4 个引脚可选地址，或独立运行
多种串行数据格式
时分复用、I2S 或左对齐从属模式
PDM 输入工作频率范围为 2.8224 MHz 至 12.288 MHz
支持 8 kHz 至 768 kHz 的采样率
3.9 μs 延迟，输入为 6 MHz PDM
灵活的数字增益调整
隔直流高通滤波器（带可编程转折频率）
高性能模式下典型空闲功耗为 1.55 mW
用于降低功耗的低功耗模式
灵活的输出增益限制器和削波
利用零数字输入自动关断
短路保护
爆音与喀哒声抑制
用户可选的超低 EMI 发射模式
上电复位
1.8 V PVDD电源
1.2 V 至 1.8 V IOVDD电源
11 球 0.984 mm × 1.444 mm 0.35 mm 间距 WLCSP
