ADI亚德诺MAX77540芯片的应用电路图和参数特点详情

ADI亚德诺生产的MAX77540是一款具有两个3A开关相位的高效降压转换器。它采用自适应COT（恒定导通时间）电流模式控制架构，两个3A开关相位可配置为一个（2Φ，6A）或两个（各1Φ，3A）输出。其宽输入电压范围支持从3节锂离子电池、USB PD和12VDC电源轨直接转换为低于1V的输出。输出电压经过电阻预设，并可通过 I2C 兼容接口进一步调节。MAX77540的峰值效率为94%，具有低静态电流，并采用紧凑的解决方案尺寸，非常适合电池供电、空间有限的设备。

可编程开关频率、频率跟踪和扩频功能便于更轻松地针对噪声敏感型应用进行系统优化。专用EN、POK和FPWM引脚提供直接硬件控制选项，而更多可编程选项（如软启动/停止和斜升/斜降摆率）可通过I2C 获得。一系列内置保护可确保在异常工作条件下安全运行。

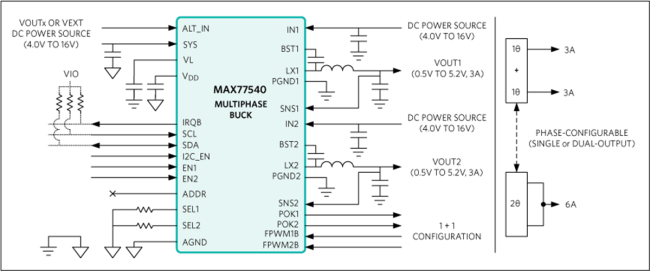

MAX77540应用电路图

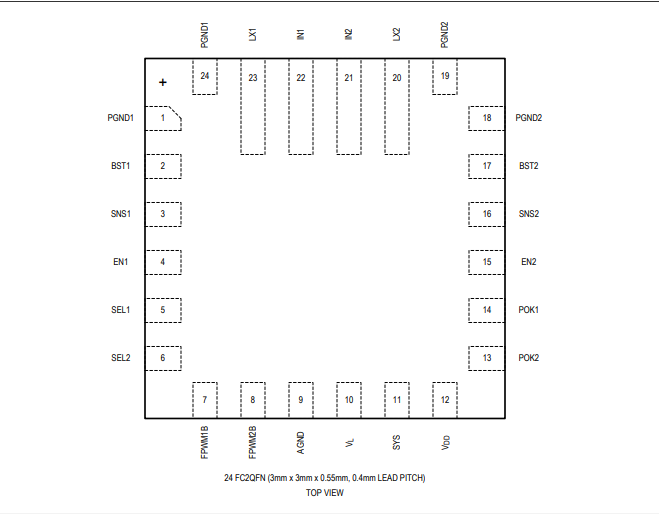

MAX77540引脚图

应用

2/3节锂离子和USB-C供电系统

音频/视频设备

微处理器、现场可编程门阵列(FPGA)、数字信号处理器(DSP)和专用集成电路(ASIC)

网络和 PCIe®/廉价磁盘冗余阵列(RAID)卡

自动识别和数据采集(AIDC)

边缘设备

家庭影院和游戏

MAX77540参数和特点

输入电压范围：4V至16V

输出电压范围：0.5V至5.2V

可通过电阻配置的默认VOUT

两个3A降压转换器(1Φ)或一个6A降压转换器(2Φ)

VOUT精度：±0.5%（25°C时的默认 VOUT)

峰值效率：94% (7.6VIN, 3.3VOUT, 1MHz)

自动SKIP/PWM和低功耗模式

98%最大占空比压差操作

可编程软启动/停止和斜升/斜降摆率

预偏置启动和有源输出放电

可编程电感峰值电流限制

标称开关频率：0.5/1.0/1.6MHz

扩频调制

内部/外部频率跟踪

专用EN、POK和FPWM引脚

欠压闭锁(UVLO)、热关断和短路保护

具有3从机地址选项的高速 I2C I/F

30-WLP (2.51mm x 2.31mm)和24-FC2QFN (3mm x 3mm)封装

总解决方案尺寸小于55mm2
