偲百创量产其基于兰姆声波技术的WiFi6EWiFi7 5.25.6 GHz共存滤波器

来源:电子元件技术| 发布日期:2023-08-17 10:31

偲百创(深圳)科技有限公司(Spectron)近日宣布推出一系列基于其专有UltraLAW(兰姆声波)技术的全新产品。该产品线专注于3-7 GHz高频范围内的高性能滤波器。该产品线的前两款产品:SPT5250和SPT5662,利用了Spectron卓越的品质因子和微小尺寸,为WiFi 6E和WiFi 7应用提供了无与伦比的性能。该两款产品与SPT2442(基于GSAW的2.4 GHz WiFi)相结合,为WiFi 6E和WiFi 7提供了一体式解决方案。这些产品均可以与国际和国内提供的WiFi FEM产品搭配使用,用以简化客户开发并降低工程成本。

相较于传统的声波技术(如:使用厚度方向伸展模式的FBARs等传统声波技术),UltraLAW技术采用全新的声波和振动模式,即兰姆声波模式。该技术提供了一个新的平台,可以在不侵犯已有知识产权的情况下生成新的设计和IP。

自创立起,Spectron就充分意识到5G及其之后的技术趋势是向更高频率和更宽带宽发展的,因此我们着手开发了UltraLAW技术来克服高频和大带宽的挑战。经过三年的专注努力,我们解决了材料集成、器件设计、封装和大规模生产等各方面的难题,Spectron依托公司自有的专利技术,成为世界上第一个将兰姆声波器件投入商业化应用的公司。Spectron 正在用实力践行其创始座右铭,开拓下一代射频声学器件!

兰姆声波是一大类的体声波,其在RF频率下的声速比表面声波和FBAR振动模式的声速更高。因此,可以将其扩展到更高的频率。通过使用正确的材料堆叠,兰姆声波还可以实现大型机电耦合,从而超越其他RF声学技术的最佳性能。然而,在过去的20年中,该技术的商业化应用仍然面临许多的挑战。众所周知,采用一种从未投入商业应用的全新声波模式需要率先创新,而不是复制已经发明的东西。然而未知的因素总是令人望而生畏的,且由于需要更丰富的专业声学技术知识,许多公司会选择避免采用此类技术。但是,对于Spectron来说并非如此。Spectron拥有世界著名的专家,他们在过去20年中引领着兰姆声波研究。经过三年坚持不懈地追求LAW器件的量产方法,Spectron采用公司自有技术设计开发了定制化的制造过程,最终成功推出高性能的UltraLAW器件,其量产良率的表现也十分优异。

此次发布的WiFi 5.2 GHz和WiFi 5.6 GHz滤波器产品目前已经正式进入量产阶段,两颗物料的封装尺寸提供1.8 mm x 1.4 mm(已量产)和1.4 mm x 1.1 mm (开发中)两种选择,两种封装性能均能符合国际一线公司产品的管脚定义,在满足完全替代的前提下,提供多元化方案,满足客户PCBA兼容设计的需求。

在电性能上,此次发布的SPT5250和SPT5662的中心频率分别为5250 MHz和5662 MHz,两款滤波器的性能指标均优于国际已量产竞品的水平,产品不仅具备优异的插入损耗,同时还有绝佳的带外抑制,从而可以更好的满足客户应用上苛刻的共存抑制需求。

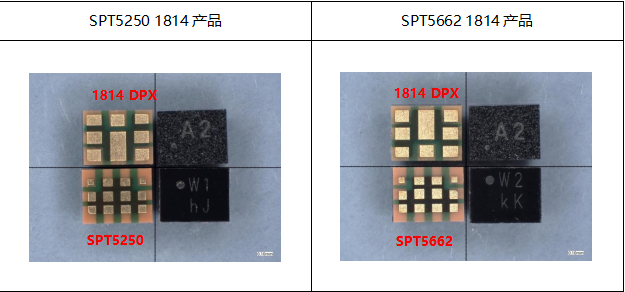

SPT5250 & SPT5662实物图与1814双工器对比

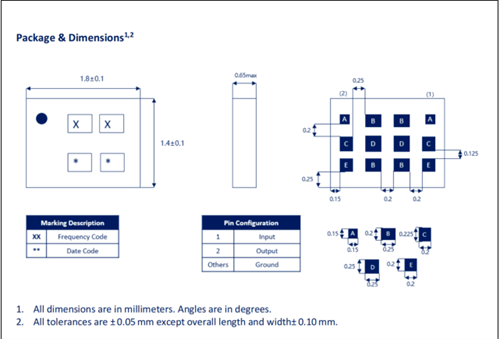

SPT5250 & SPT5662 1814尺寸管脚分布图

SPT5250性能描述:

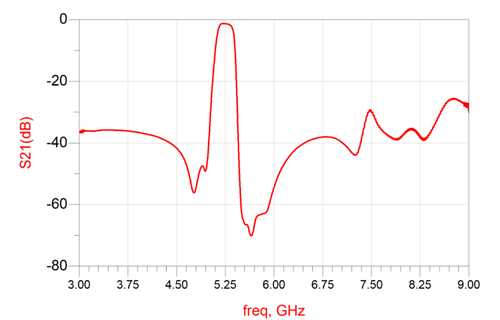

SPT5250实测结果

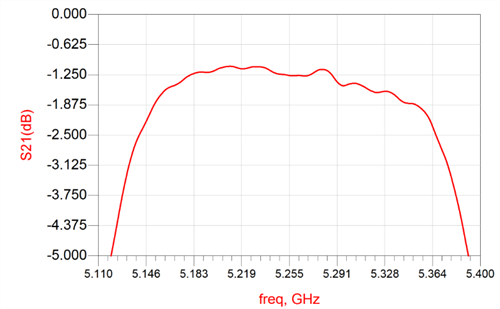

SPT5250带内插损(5170 MHz~5330 MHz)

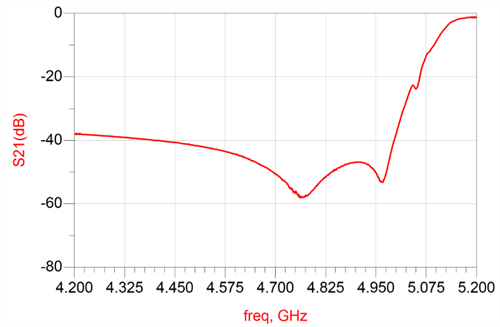

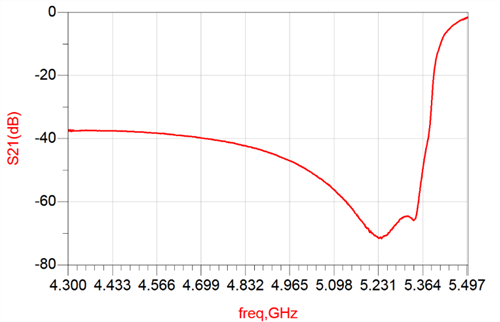

SPT5250对N79频段(4400 MHz~5000 MHz)的抑制

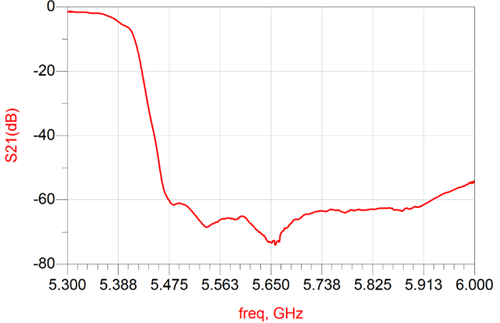

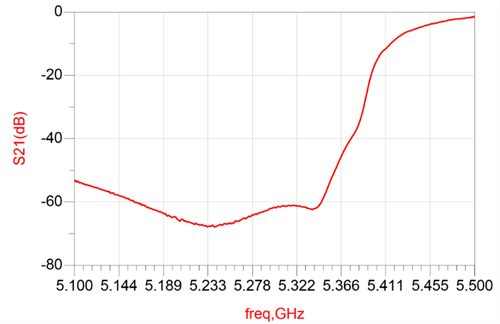

SPT5250对UNII2c-3 频段(5490 MHz~5835 MHz)的抑制

SPT5662性能描述:

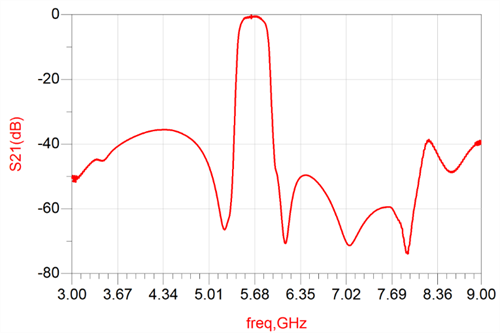

SPT5662实测结果

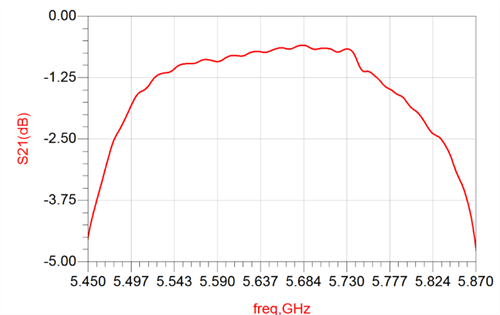

SPT5662带内插损(5490 MHz~5835 MHz)

SPT5662对N79频段(4400 MHz~5000 MHz)的抑制

SPT5662对UNII1-2a频段(5170 MHz~5330 MHz)的抑制

此外,SPT5250和SPT5662系列共存滤波器参考设计将与802.11ax WiFi无线电标准的2 x 2和4 x 4多入多出(MU-MIMO)架构兼容。值得一提的是,对于WiFi 2.4 GHz / WiFi 5.2 GHz / WiFi 5.6 GHz三频架构的终端设备,2 x 2 MU-MIMO 需要四个5 GHz滤波器,4 x 4则需要八个5 GHz的滤波器。针对高频段的WiFi应用领域,Spectron未来还将继续开发并很快推出包括WiFi 6、WiFi 6E、WiFi 7等丰富的产品组合,以及覆盖3 GHz以上的超大带宽应用。

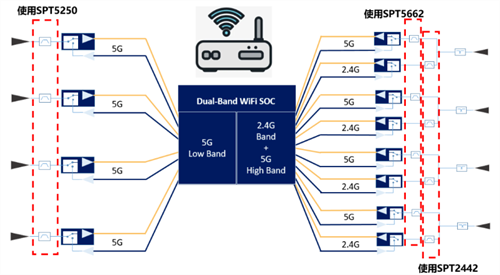

WiFi 6E三频架构框图
