霍尔传感器工作原理，霍尔传感器的分类及优缺点
霍尔传感器工作原理，霍尔传感器的分类及优缺点

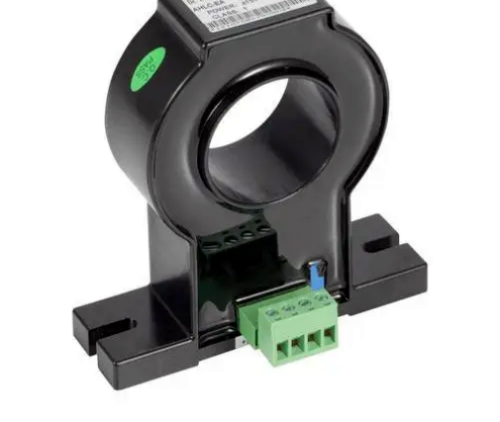

霍尔传感器是一种利用霍尔效应进行测量的传感器，可以用于测量电流、磁场、速度等各种物理量。本文将介绍霍尔传感器的工作原理、分类及其优缺点。
一、 霍尔传感器工作原理
霍尔效应是指在磁场作用下，导体中的电子在沿导体流动方向的垂直方向上会产生一定的电势差。利用这一效应，可以通过测量电势差来得到磁场的信息。
霍尔传感器的主要组成部分是霍尔元件，它是一种半导体器件。当霍尔元件处于磁场中时，磁场会使电子偏转，产生电势差。这个电势差与磁场的强度成正比，可以用来测量磁场的强度。霍尔元件通常被放置在一个磁场中，以便更好地测量磁场的强度。
二、 霍尔传感器的分类及优缺点
根据霍尔元件的结构和工作原理，霍尔传感器可以分为线性霍尔传感器和旋转霍尔传感器两种类型。
1. 线性霍尔传感器
线性霍尔传感器可用于测量直流电流和磁场的强度。线性霍尔传感器的优点是精度高、响应速度快、稳定性好，但缺点是灵敏度相对较低。
2. 旋转霍尔传感器
旋转霍尔传感器可以用于测量旋转角度和速度。旋转霍尔传感器的优点是精度高、响应速度快、抗干扰能力强，但缺点是价格较高。
三、总结
本文介绍了霍尔传感器的工作原理、分类及其优缺点。霍尔传感器在工业生产、汽车、电子等领域有着广泛的应用，发挥着重要的作用。希望本文能够为大家了解霍尔传感器提供参考。
