芯片：追求几纳米的背后
芯片：追求几纳米的背后
芯片大小的历程
在计算机科技领域，芯片一直是最重要的核心部件之一。随着科技的不断发展，芯片也经历了一次次的更新换代。早期的芯片尺寸较大，随着技术的不断进步，芯片尺寸也越来越小。目前，芯片的尺寸已经达到了纳米级别。
芯片大小的影响
为什么芯片一直在追求几纳米几纳米？这是因为芯片的大小对于计算机的性能影响非常大。芯片越小，面积就越小，电子元器件之间的距离就越短，电信号传输速度就越快。同时，芯片的功耗也会降低，这意味着计算机性能将更加高效。
芯片大小的挑战
芯片越小，制造过程就越复杂。在制造过程中，需要使用更加精细的设备和工艺，这也意味着制造成本将会更高。同时，芯片的尺寸越小，芯片的散热难度也会增加，这对于芯片的稳定性和寿命也会产生一定的影响。
目前最小的芯片

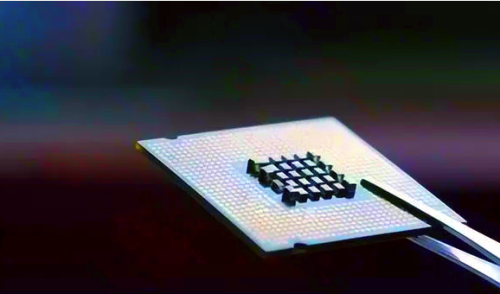

目前，全球最小的芯片尺寸是2纳米。这个芯片由美国IBM公司研制，采用了全新的纳米制造技术。这个芯片的尺寸仅为目前普通芯片的1/10，同时功耗也降低了75%。这意味着，未来的计算机将更加高效、稳定、节能。
随着科技的不断发展，芯片尺寸也在不断地缩小。芯片越小，计算机性能也将越强，未来的计算机将更加高效、稳定、节能。
