芯圣电子推出增强型8位车规级触摸微处理器HC8AT3541
HC8AT3541 是一颗采用高速低功耗 CMOS 工艺设计开发的增强型 8 位车规级触摸微处理器，内部包含 32K Bytes FLASH 程序存储器，256 Bytes IRAM和 1K Bytes XRAM，最多 30个双向 I/O 口，1 个外设功能引脚全映射模块 PTM ，5 个 16 位定时器/计数器，3 组 12 位带死区控制互补 PWM，1 个 8 位 PWM， 2 个 UART，1 个 SPI，一个 IIC，支持Linbus(提供Linbus stack)，最多 26 个外部中断，最多 16 通道电容触摸按键检测，最多 16+2 路 12 位 ADC，四种系统工作模式（正常、低速、掉电和空闲）和 19 个中断源，触摸中断开启时保持超低功耗。HC8AT3541支持2.9~5.5V的工作电压与-40℃~+125℃的工作温度。已通过AEC Q100 - Grade 1认证。

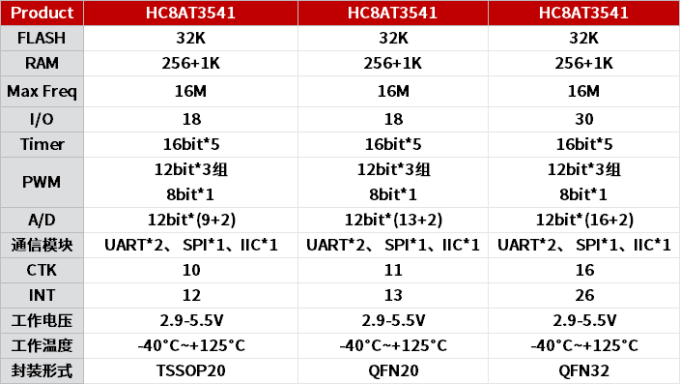

以下为该系列目前在售的型号及对应参数：
HC8AT3541 是增强型 8 位车规级触摸微处理器，资源丰富，具有高性能，高性价比的优势，并广泛适用于汽车内各种ECU应用场景。
HC8AT3541 支持市面上主流的keil开发工具，搭配芯圣电子自研的HC-LINK仿真器和HC-PM51烧录器，使用户的开发更为方便快捷。此外，芯圣电子还配备了专业的FAE团队，为用户的开发之旅保驾护航！
