意法半导体SPC560B60L7B6E0X微控制器的参数、优缺点、应用和引脚封装图

ST(意法半导体)的型号SPC560B60L7B6E0X属于32位汽车MCU微控制器，是32位片上系统(SoC)微控制器是集成汽车应用控制器的最新成就。它属于一个不断扩大的以汽车为重点的产品系列，旨在解决汽车内下一波车身电子应用的需求。

SPC560B60L7B6E0X是汽车控制器，先进且经济高效，主机处理器核心基于PowerArchitecture技术。仅实现VLE(可变长度编码)APU(辅助处理器单元)，从而提高了代码密度。它以高达64MHz的速度运行，并提供针对低功耗而优化的高性能处理。它利用了当前Power Architecture设备的可用开发基础设施，并由软件驱动程序、操作系统和配置代码支持，以帮助用户实现。

意法半导体SPC560B60L7B6E0X的中文参数

品牌：ST(意法半导体)

产品分类：32位汽车MCU

装：176-LQFP(24x24)

核心处理器：e200z0h

内核规格：32-位

速度：64MHz

连接能力：CANbus，I²C，LINbus，SCI，SPI，UART/USART

外设：DMA，LVD，POR，PWM，WDT

I/O数：149

程序存储容量：1MB(1M x 8)

程序存储器类型：闪存

RAM大小：80K x 8

电压-供电(Vcc/Vdd)：3V ~ 5.5V

数据转换器：A/D 53x10/12b

振荡器类型：内部

工作温度：-40°C ~ 105°C(TA)

安装类型：表面贴装型

基本产品编号：SPC560

HTSUS：8542.31.0001

产品应用：车规MCU

意法半导体SPC560B60L7B6E0X的功能特点

1、强大的处理能力：采用32位Power Architecture® 内核，主频高达64MHz，能够满足复杂的汽车电子控制需求。

2、大容量闪存和RAM：内置512KB的闪存和56KB的RAM，可用于存储程序代码和临时数据，支持多种应用要求。

3、多个外设接口：包括CAN、LIN、SPI、I²C、UART等通信接口，可与其他汽车电子系统进行数据交换和通信。

4、高精度模拟和数字接口：具有12位的模拟到数字转换器(ADC)和12位的数字到模拟转换器(DAC)，可用于模拟信号采集和输出。

5、安全特性：支持硬件加密和解密功能，具有安全存储区域，可保护敏感数据和程序代码的安全性。

6、丰富的外部设备支持：支持多个IO口、定时器、PWM输出等外设，可用于控制外部设备和执行各种任务。

7、低功耗设计：采用先进的低功耗技术，具有多级休眠模式和时钟管理功能，可有效降低功耗。

意法半导体SPC560B60L7B6E0X的应用领域

SPC560B60L7B6E0X是一款用于汽车电子系统的32位汽车MCU微控制器,其主要应用领域如下：

汽车发动机控制系统：SPC560B60L7B6E0X可以用于汽车发动机电子控制单元(ECU)，通过测量和监控引擎传感器的信号来实现发动机的精确控制。它支持多种发动机控制算法，并能提供高精度的定时和节能功能。

车身电子系统：SPC560B60L7B6E0X可以用于车身电控模块，控制车辆的各种电子系统，如车门控制、电动窗户、中央锁定、天窗等。它提供多个通用输入/输出引脚和通信接口，支持与其他电子系统的数据交换。

整车电子系统：SPC560B60L7B6E0X适用于整车级别的电子系统，例如车身电控单元(BCU)和车载娱乐系统。它支持丰富的通信接口和视频音频处理功能，能够实现多媒体数据的传输和处理。

安全和驾驶辅助系统：SPC560B60L7B6E0X可以用于汽车的安全和驾驶辅助系统，如主动安全系统、车道保持辅助系统、自动紧急制动系统等。它支持高精度的测量和控制功能，可以实现车辆的智能化和自动化。

集成底盘控制系统：SPC560B60L7B6E0X可以用于汽车的底盘控制系统，如电子稳定程序(ESP)、防抱死刹车系统(ABS)、牵引力控制系统等。它具有高速计算和响应能力，可以实现对车辆动力和制动的精确控制。

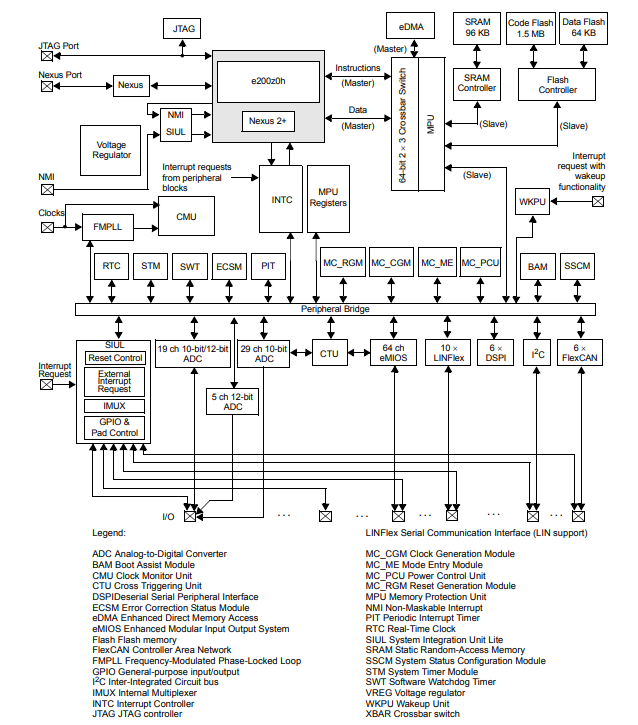

意法半导体SPC560B60L7B6E0X的功能方框图

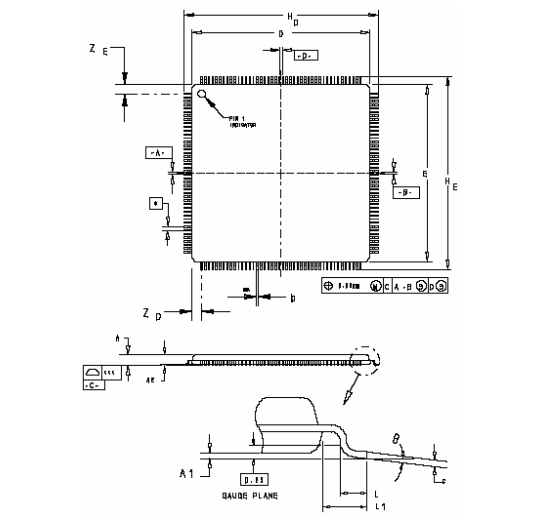

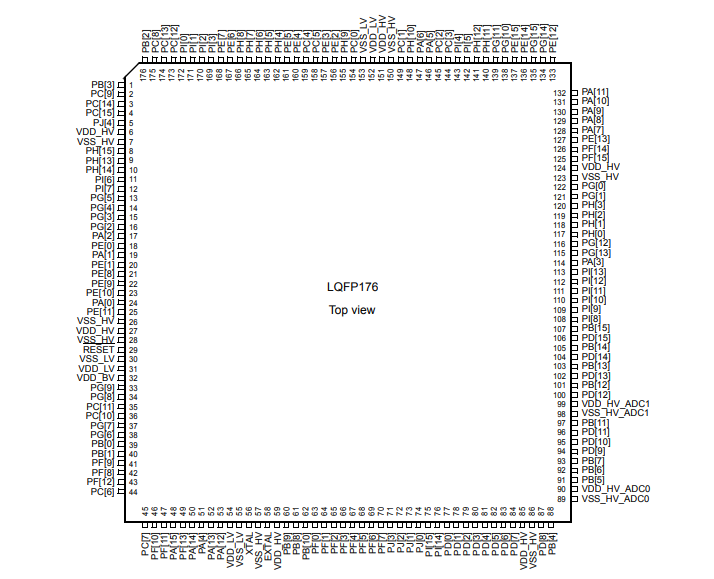

意法半导体SPC560B60L7B6E0X的引脚封装图

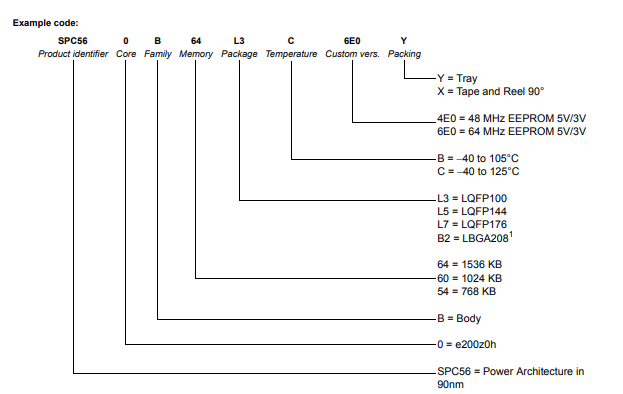

意法半导体SPC560B60L7B6E0X的型号解释图
