TOSHIBA东芝TPD4163K电机驱动器的工作原理、参数、应用和引脚封装图

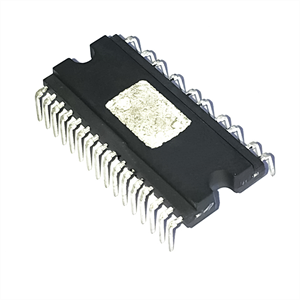

TOSHIBA（东芝）TPD4163K是一款采用高压PWM控制的直流无刷电机驱动器。它采用高压SOI工艺制造。它是用于电流传感的三分流电阻电路。它包含电平移位高侧驱动器、低侧驱动器、IGBT输出、FRD以及过电流电路、欠电压保护电路和热关断电路的保护功能。只需将MCU或电机控制器的逻辑输入输入到TPD4163K，就可以轻松控制直流无刷电机。
东芝TPD4163K的特点
高压电源侧和低压信号侧端子是分开的。
它是最好的电流传感在三个分流电阻。
自举电路提供简单的高侧电源。
内置自举二极管。
死区时间可设置为最小1μs，适用于来自驱动器的正弦波。
使用IGBT的三相桥式输出。
包括过流和欠压保护、SD引脚控制的停机功能以及热停机。
内置5V（典型值）的调节器。
该封装为30引脚DIP型。
东芝TPD4163K的应用
直流无刷电机驱动器IC

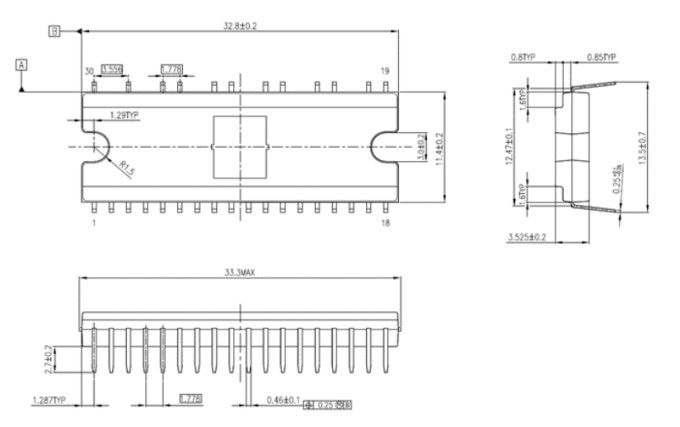

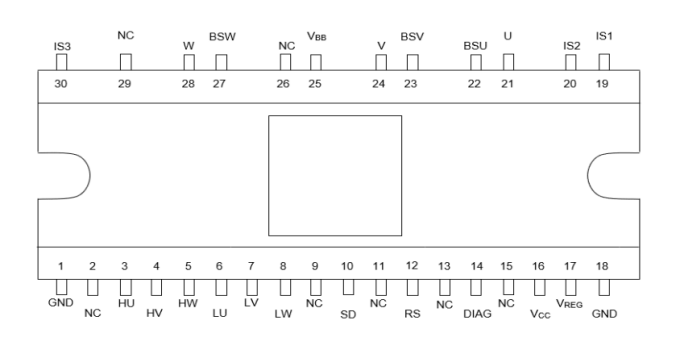

东芝TPD4163K的引脚封装图

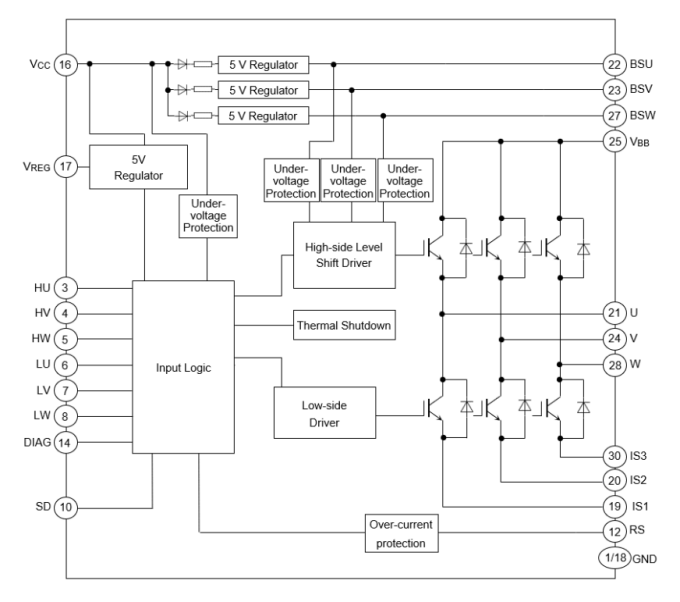

东芝TPD4163K的功能方框图

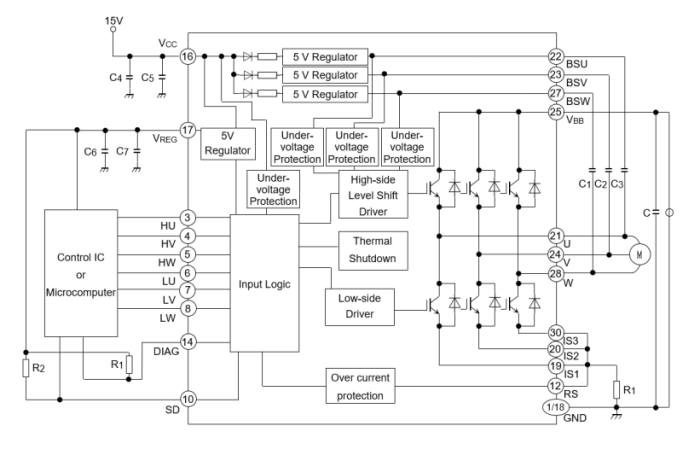

东芝TPD4163K的典型应用示例图
