一文读懂兆易创新GD32F107VET6微控制器的优缺点、参数、应用和引脚封装图

GigaDevice(兆易创新)的型号GD32F107VET6属于MCU微控制器，是全新的通用型32位高性能、低功耗微控制器系列产品，采用ARM® Cortex®-M3内核，适用于广泛的应用场景。GD32F107VET6集成丰富的特性，可简化系统设计，并通过久经验证的技术和良好创新为客户提供广范、超优性价比的MCU产品组合。

GD32F107VET6 MCU采用32位ARM® Cortex®-M3内核，运行频率最高可达108MHz，Flash存取达到零等待状态，可实现最高效率，同时还提供高达3024KB的片上闪存和高达96KB的SRAM，支持连接到两条APB总线的增强型I/O口和各种片内外设。此系列MCU提供高达3个12-bit 1MSPS ADC和10个通用型16-bit定时器，1个PWM高级定时器，以及配备标准型和高级通信接口。

兆易创新GD32F107VET6的中文参数

品牌：GigaDevice(兆易创新)

产品分类：32位MCU

封装：LQFP-100_14x14x05P

产品应用：通用类MCU

CPU内核：CM3

程序存储容量：512KB

RAM总容量：96KB

GPIO端口数量：80

工作电压范围：2.6V~3.6V

CPU最 大主频：108MHz

程序存储器类型 FLASH

工作温度范围：-40℃~+85℃

ADC(位数)：12bit

DAC(位数)：12bit

(E)PWM(位数)：16bit

8位Timer数量：-

16位Timer数量：6

32位Timer数量：-

CAN路数：2

U(S)ART路数：5

I2C路数：2

I2S路数：-

(Q)SPI路数：3

USB通用接口：有

内部比较器 -

外设/功能：片载温度传感器、DMA、看门狗、LIN总线协议、PWM、除法器、以太网协议栈、IrDA、乘法器、RTC实时时钟

通信协议：以太网协议

看门狗：有

RTC实时时钟：有

IrDA红外接口：有

DMA(直接存储器存取)：有

内部振荡器：有

兆易创新GD32F107VET6的功能特点

1、高性能处理能力：GD32F107VET6采用了32位ARM Cortex-M3内核，主频可达到108MHz，具有强大的处理能力，适用于各种高性能应用场景。

2、丰富的外设接口：该芯片配备了一系列丰富的外设接口，包括多个通用定时器、多种串行通信接口(如UART、SPI、I2C等)、模拟数字转换器(ADC)等，使其具备了与外部设备进行高效通信和控制的能力。

3、多重存储器：GD32F107VET6内置了512KB的Flash存储器和96KB的SRAM，可以存储大量的程序代码和数据，并支持烧录和擦除操作。

4、多通道DMA：该芯片还支持多通道直接存储器访问(DMA)，可以实现高速数据传输，减轻CPU的负担，提高系统效率。

5、低功耗设计：兆易创新的GD32F107VET6采用了低功耗设计，通过优化芯片的电源管理机制和时钟控制模块，实现了低功耗运行和待机模式，有助于延长系统的电池寿命。

6、完善的安全机制：为了保障系统的安全性，GD32F107VET6内置了硬件CRC校验模块、独立看门狗(IWDG)和窗口看门狗(WWDG)等多种安全机制，可以有效防止数据的错误和系统的异常。

兆易创新GD32F107VET6的应用领域

GD32F107VET6广泛适用于工业控制、人机交互、电机驱动、电源监测和报警系统、消费品与手持设备、太阳能光伏控制、触控面板等领域。

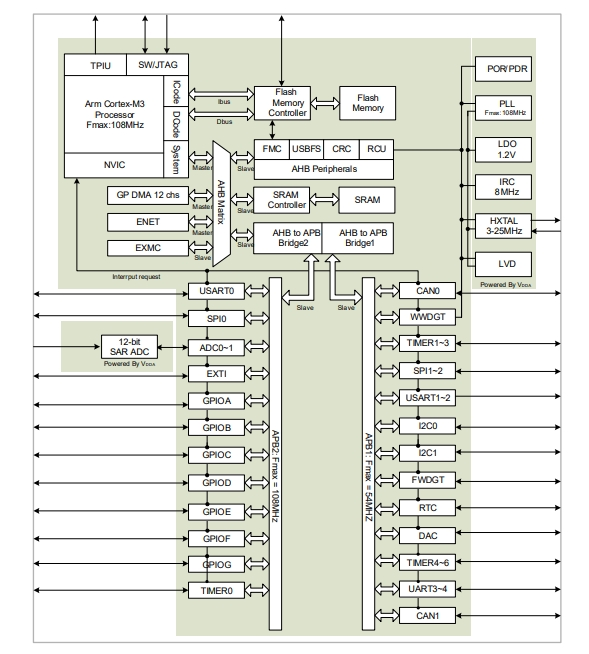

兆易创新GD32F107VET6的方框图

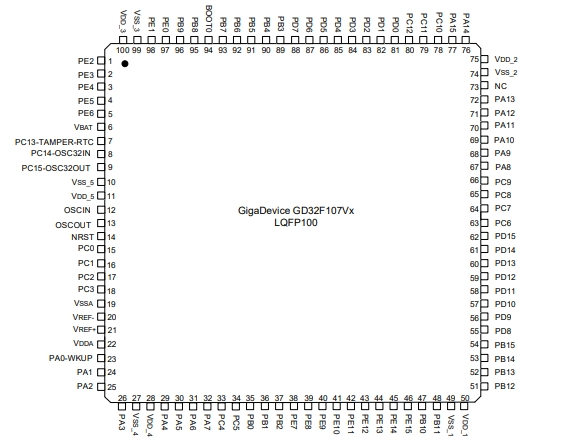

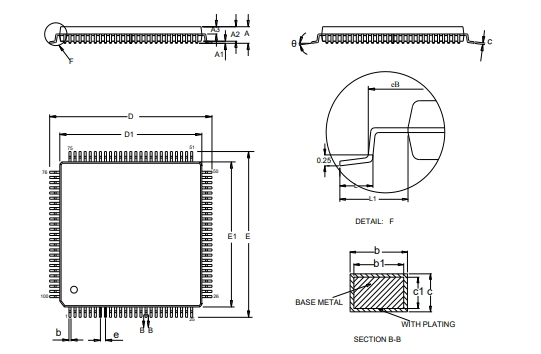

兆易创新GD32F107VET6的引脚封装图
