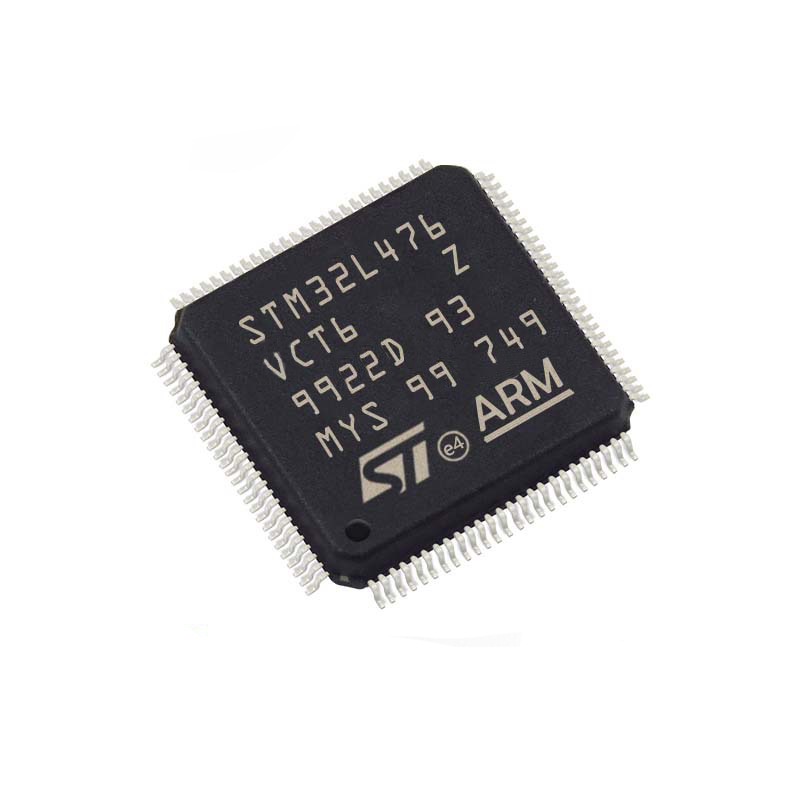

一文读懂意法半导体STM32L476VCT6单片机中文参数、优缺点、应用和引脚图

ST(意法半导体)的型号STM32L476VCT6属于32位MCU微控制器，采用高性能Arm®Cortex®-M4 32位RISC核心的超低功耗微控制器，工作频率高达80MHz。Cortex-M4核心具有浮点单元(FPU)单精度，支持所有Arm®单精度数据处理指令和数据类型。它还实现了一套完整的DSP指令和内存保护单元(MPU)，增强了应用程序的安全性。

STM32L476VCT6采用嵌入高速存储器(高达1Mbyte的闪存，高达128Kbyte的SRAM)，用于静态存储器的灵活外部存储器控制器(FSMC)(用于100引脚及以上包的设备)，Quad SPI闪存接口(所有包均可用)和广泛的增强I/o和外设，连接到两个APB总线，两个AHB总线和一个32位多AHB总线矩阵。

STM32L476VCT6采用为嵌入式闪存和SRAM嵌入了几种保护机制:读出保护、写保护、专有代码读出保护和防火墙。

STM32L476VCT6提供三个快速12位adc (5Msps)、两个比较器、两个运算放大器、两个DAC通道、一个内部电压参考缓冲器、一个低功耗RTC、两个通用32位定时器、两个专用于电机控制的16位PWM定时器、七个通用16位定时器和两个16位低功耗定时器。该器件支持四个用于外部sigma delta调制器(DFSDM)的数字滤波器。

意法半导体STM32L476VCT6的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

系列：STM32L4

是否无铅：Yes

安装类型：SMT

封装/外壳：LQFP100

工作温度：-40℃~+85℃

接口：CANbus, EBI/EMI, I²C, IrDA, LINbus, MMC/SD, QSPI, SAI, SPI, SWPMI, UART/USART, USB OTG

零件状态：Active

CPU内核：ARM Cortex-M4

核心尺寸：32-位

主频速度(Max)：80MHz

I/O数：82

程序空间容量：256KB

程序空间类型：闪存

工作电压(范围)：1.71V~3.6V

内存RAM容量：128x8KB

内核规格：32Bit

意法半导体STM32L476VCT6的功能特点

1、高性能：具有Cortex-M4内核，最高主频可达80MHz，可以提供快速、高效的计算能力。

2、低功耗：采用了意法半导体的超低功耗技术，具有极低的静态功耗和动态功耗，可实现高效能耗管理。

3、大容量存储器：具备256KB的闪存和64KB的RAM，可以满足复杂应用程序的存储需求，提供更大的灵活性和可扩展性。

4、丰富的外设接口：提供了丰富的外设接口，包括多个通用输入输出引脚(GPIO)、多个串行通信接口(SPI/I2C/UART)、模数转换器(ADC)、PWM输出以及定时器等，可方便地与其他外部设备进行通信和控制。

5、多种通信协议支持：支持多种通信协议，包括SPI、I2C、USART、USB和CAN等，方便实现与外部设备的数据交换和通信。

6、安全性：具备硬件安全功能，包括存储器保护、访问权限控制和加密引擎，可保护系统敏感数据的安全性。

7、丰富的开发工具和软件支持：意法半导体提供了丰富的开发工具和软件支持，包括STM32Cube软件包、Keil MDK开发环境、STM32CubeMX配置工具等，方便开发人员进行开发、调试和测试。

意法半导体STM32L476VCT6的应用领域

STM32L476VCT6是一款32位的超低功耗MCU微控制器，其主要应用领域如下：

物联网设备：STM32L476VCT6具有低功耗、高性能和多种通信接口，适用于各种物联网设备，如智能家居、智能城市、智能农业等。

工业自动化：STM32L476VCT6可用于控制和监测各种工业设备，如机器人、PLC、传感器、驱动器等，实现工业自动化的各种功能。

消费电子：STM32L476VCT6具有高性能和低功耗的特点，适用于消费电子产品，如智能手机、平板电脑、智能手表、音频设备等。

医疗设备：STM32L476VCT6可用于医疗设备，如心电图仪、血压计、血氧仪等，实现对患者的监测和诊断功能。

安全系统：STM32L476VCT6具有强大的安全功能，可用于安全系统，如门禁系统、监控系统、无线锁等，确保系统的安全性和可靠性。

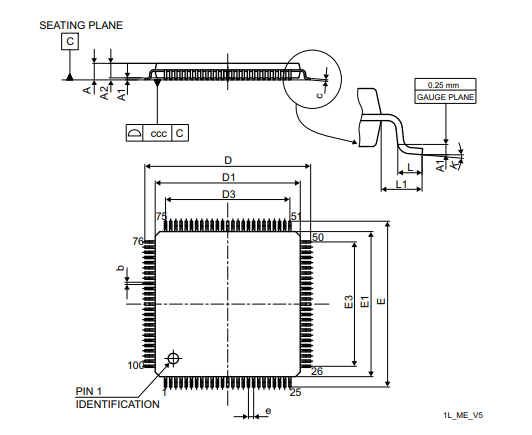

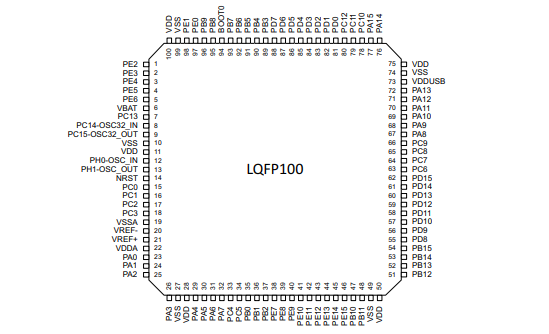

STM32L476VCT6的封装引脚图

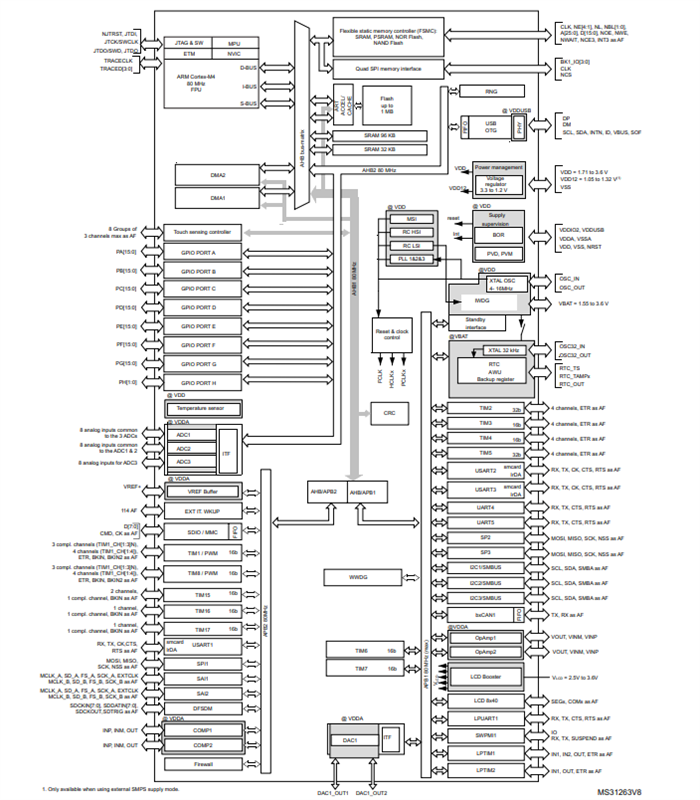

STM32L476VCT6的功能方框图

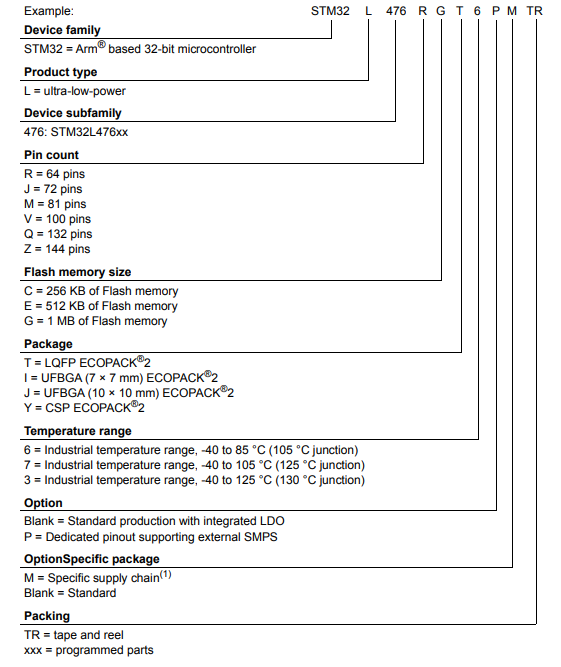

STM32L476VCT6的型号解释图
