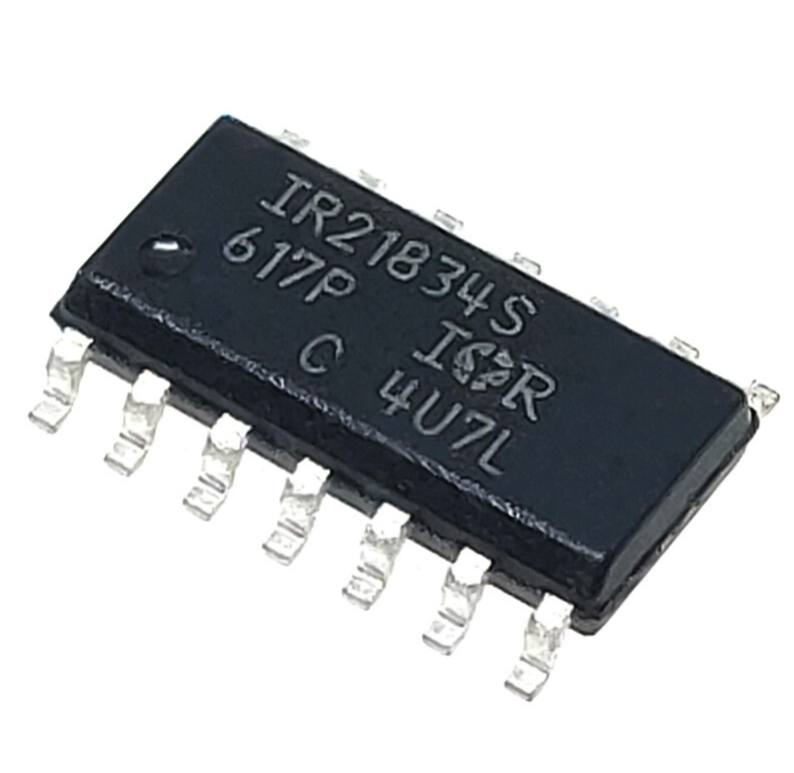

英飞凌IR21834STRPBF栅极驱动IC的优缺点、参数、应用和引脚封装图
Infineon(英飞凌)生产的型号IR21834STRPBF属于栅极驱动IC，是高电压、高速功率MOSFET和IGBT驱动器，具有独立的高侧和低侧参考输出通道。专有的HVIC和闩锁免疫CMOS技术使坚固的整体结构，逻辑输入兼容标准CMOS或LSTTL输出，低至3.3V逻辑。输出驱动器具有高脉冲电流缓冲级，设计用于最小的驱动器交叉传导。浮动通道可用于驱动高侧配置的n通道功率MOSFET或IGBT，其工作电压可达600V。
英飞凌IR21834STRPBF的功能特点
高性能：IR21834STRPBF采用英飞凌先进的集成电路技术，具有卓 越的性能表现。它能够提供快速的开关速度和稳定的工作性能，适用于高效能的应用场景。
双通道设计：IR21834STRPBF具有双通道设计，每个通道都能独立地驱动高侧和低侧MOSFET开关。这种设计在高压、高电流应用中非常有用，能够提供更快的开关速度和更好的功率转换效率。
高电压驱动能力：IR21834STRPBF的驱动电源单元设计得非常成熟，能够提供高达600V的高电压驱动能力。这使得IR21834STRPBF非常适合工业领域、电力领域和高压应用中的控制和驱动任务。
丰富的保护功能：IR21834STRPBF内置了过流保护、过温保护和短路保护等多种保护功能，能够有效地保护整个系统免受潜在风险和故障。
宽工作温度范围：该器件的工作温度范围广泛，通常可以在-40°C至150°C之间正常工作，这使得它能够适应各种恶劣环境。
英飞凌IR21834STRPBF的中文参数
品牌：Infineon(英飞凌)
产品分类：栅极驱动IC
封装：14-SOIC
包装：圆盘
电压-供电：10V~20V
工作温度：-40°C~150°C(TJ)
安装类型：表面贴装型
基本产品编号：IR21834
HTSUS：8542.39.0001
驱动配置：半桥
通道类型：独立式
驱动器数：2
栅极类型：IGBT，N沟道MOSFET
逻辑电压-VIL，VIH：0.8V，2.7V
电流-峰值输出(灌入，拉出)：1.9A，2.3A
输入类型：反相，非反相
上升/下降时间(典型值)：40ns，20ns
高压侧电压-最 大值(自举)：600V
产品应用：汽车级
英飞凌IR21834STRPBF的应用领域
IR21834STRPBF是一款高速半桥驱动器，其主要应用领域如下：
电动汽车和混合动力汽车：IR21834STRPBF可用于驱动电动汽车和混合动力汽车中的电动机，实现高效能的电动驱动系统。
工业自动化和机器人：IR21834STRPBF可用于控制和驱动工业自动化设备和机器人中的电机，实现精准的位置和速度控制。
太阳能和风能转换系统：IR21834STRPBF可用于驱动太阳能和风能转换系统中的马达，实现可再生能源的有效利用。
工业电机控制：IR21834STRPBF可用于控制和驱动各种工业电机，如风机、水泵、压缩机等，实现高效的电机控制。
医疗设备和仪器：IR21834STRPBF可用于驱动医疗设备和仪器中的马达，如高速离心机、输液泵等。
电源系统和UPS：IR21834STRPBF可用于高效驱动电源系统和不间断电源(UPS)中的高压马达，提供稳定可靠的电力输出。

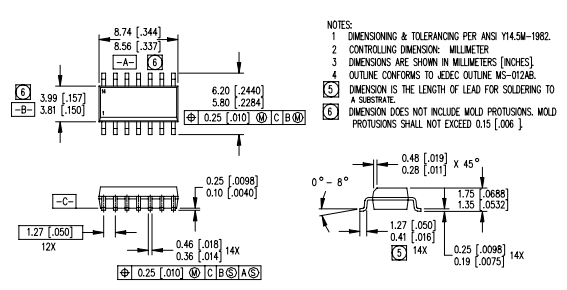

英飞凌IR21834STRPBF的引脚封装图

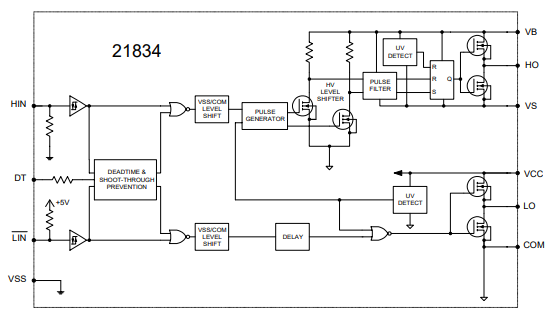

英飞凌IR21834STRPBF的原理图
