一文读懂亚德诺LTM4644IY PBF电源模块优缺点、参数、应用和引脚封装图

ADI(亚德诺)的型号LTM4644IY#PBF属于电源模块，是一个四路DC/DC降压µModule(微模块)调节器，每个输出4A。输出可以并联在一个数组中，最高可达16A能力。包中包括开关控制器，功率场效应晶体管，电感器和支持组件。

LTM4644IY#PBF外部偏置供电，输入电压范围为4V~14V或2.375V~14V，输出电压范围为0.6V~5.5V。其高效率的设计提供了每个通道4A连续(5A峰值)的输出电流，只需要大量的输入和输出电容。

亚德诺LTM4644IY#PBF的中文参数

品牌：ADI(亚德诺)

产品分类：电源模块

系列：µModule®

电压 - 输出 2：0.6 ~ 5.5V

电压 - 输出 3：0.6 ~ 5.5V

电压 - 输出 4：0.6 ~ 5.5V

包装：托盘

电流 - 输出(最 大值)：4A，4A，4A，4A

应用：ITE(商业)

类型：非隔离 PoL 模块

特性：OCP，OTP，OVP

输出数：4

工作温度：-40°C ~ 125°C

电压 - 输入(最小值)：4V

电压 - 输入(最 大值)：14V

安装类型：表面贴装型

电压 - 输出 1：0.6 ~ 5.5V

封装：77-BGA

亚德诺LTM4644IY#PBF的功能特点

1、每路输出可提供 4A 电流的四通道输出降压型 μModule® 稳压器

2、宽输入电压范围：4V 至 14V

3、2.375V 至 14V (采用外部偏置)

4、0.6V 至 5.5V 输出电压

5、每通道可提供 4A DC、5A 峰值输出电流

6、高达 5.5W 功耗 (TA = 60ºC，200 LFM，无散热器)

7、±1.5% 的总输出电压调节

8、电流模式控制、快速瞬态响应

9、可通过并联提供更高的输出电流

10、输出电压跟踪

11、内部温度检测二极管输出

12、外部频率同步

13、过压、过流和过热保护

14、9mm x 15mm x 5.01mm BGA 封装

亚德诺LTM4644IY#PBF的应用领域

LTM4644IY#PBF是一款高性能的运算放大器，适用于需要高精度、高带宽、低噪声和低失真的应用场合，其主要应用领域如下：

测试与测量：AD8675ARZ在测试设备、仪器仪表和自动化设备中得到广泛应用，用于增益放大、传感器信号处理和电压比较等功能。

医疗设备：由于AD8675ARZ具有低噪声和高精度的特性，因此在医疗设备中被广泛应用，如心电图仪、超声波设备、血压监测仪等。

通信与网络设备：AD8675ARZ在通信和网络设备中用于信号处理、滤波、放大和驱动等功能，例如调制解调器、组播系统、宽带通信设备等。

音频设备：AD8675ARZ可用于高保真音频放大器、音频接口、音频测试设备等，为音频信号的放大和处理提供精确和准确的性能。

电力测量与控制：AD8675ARZ可以在电力测量和控制系统中提供高精度的信号处理和放大功能，用于电流、电压和功率测量等应用。

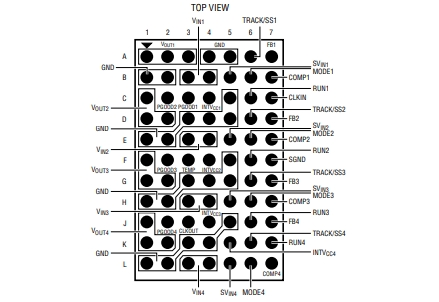

LTM4644IY#PBF的引脚封装图

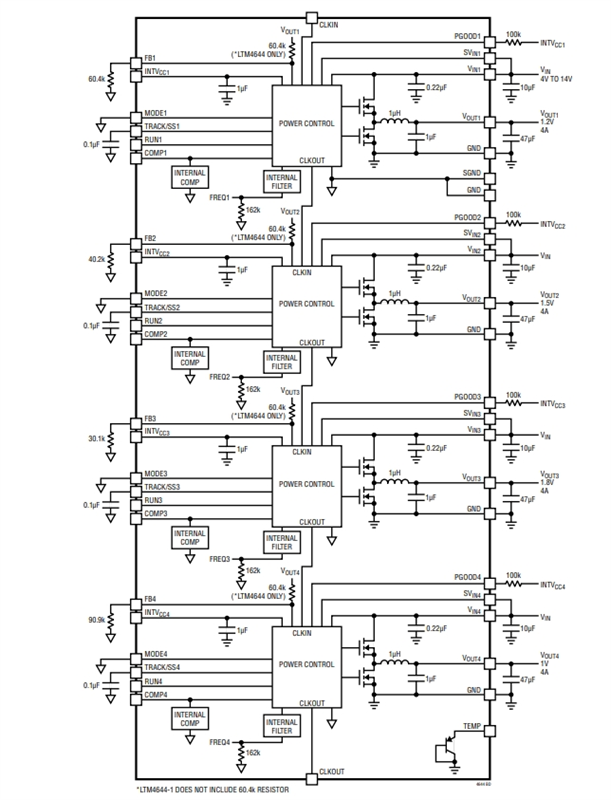

LTM4644IY#PBF的功能框图
