一文看懂STM32H745IIK6微控制器优缺点、参数、应用和引脚封装

ST(意法半导体)生产的型号STM32H745IIK6属于32位MCU微控制器，采用高性能Arm®Cortex®-M7和Cortex®M4 32位RISC内核。Cortex®-M7内核的工作频率高达480 MHz，Cortex®M4内核的工作速度高达240MHz。这两个内核都具有浮点单元(FPU)，支持Arm®单精度和双精度(Cortex®-M7内核)操作和转换(符合IEEE 754)，包括一整套DSP指令和一个内存保护单元(MPU)，以增强应用程序的安全性。

意法半导体STM32H745IIK6包含高速嵌入式存储器，具有高达2M字节的双组闪存、高达1M字节的RAM(包括192 KB的TCM RAM、高达864 KB的用户SRAM和4 KB的备份SRAM)，以及连接到APB总线、AHB总线、，2x32位多AHB总线矩阵和支持内部和外部存储器访问的多层AXI互连。

STM32H745IIK6都提供三个ADC、两个DAC、两个超低功耗比较器、一个低功耗RTC、一个高分辨率定时器、12个通用16位定时器、两个用于电机控制的PWM定时器、五个低功耗定时器、一个真随机数发生器(RNG)。该设备支持用于外部∑-Δ调制器(DFSDM)的四个数字滤波器。它们还具有标准和高级通信接口。

意法半导体STM32H745IIK6的功能特点

1、双核ARM Cortex-M7和Cortex-M4处理器：STM32H745IIK6集成了两个主频高达480MHz的处理器核心，Cortex-M7和Cortex-M4。这种双核架构使得该微控制器能够实现高性能的数据处理和实时任务处理，同时还能够执行低功耗任务，从而适用于广泛的应用场景。

2、大容量存储器：STM32H745IIK6配备了1MB的闪存和1MB的RAM，同时还具有外部存储器接口，支持外部SDRAM或NAND/NOR闪存，这使得它能够处理大规模的数据和复杂的应用程序。

3、多种外设接口：STM32H745IIK6集成了多种外设接口，包括USB、Ethernet、CAN、SPI、I2C等，同时还支持多种通信协议和接口标准，从而满足了不同应用场景的连接需求。

4、安全性保障：STM32H745IIK6具有硬件安全性功能，包括加密引擎、安全存储器和安全引导功能，能够保护应用程序和数据的安全性，同时还支持安全引导和固件升级，从而使得设备具备更高的安全性。

5、多种功耗模式：STM32H745IIK6支持多种功耗模式，包括运行模式、低功耗模式和睡眠模式，能够根据实际需求灵活调整功耗，延长电池寿命，同时还支持快速唤醒，满足实时响应的要求。

意法半导体STM32H745IIK6的应用领域

STM32H745IIK6是一款高性能的ARM Cortex-M7内核微控制器，它具有丰富的外设和功能，适用于许多不同的应用领域，其主要应用领域如下：

1、工业应用：STM32H745IIK6可用于工业自动化、智能仪表、运动控制、工业通信和工业物联网等领域。其强大的计算能力和丰富的外设可以满足工业应用对高性能、高可靠性和高效率的要求。

2、消费类电子产品：STM32H745IIK6还适用于消费类电子产品，如智能家居设备、智能手持设备、健康监测设备和智能穿戴设备等。其高性能和低功耗特性使其成为消费类电子产品的理想选择。

4、通信设备：在通信设备领域，STM32H745IIK6可以用于无线通信基站、通信控制器、调制解调器、网络路由器和网络交换机等设备。其丰富的外设和高性能处理能力可以满足通信设备对快速数据处理和高速通信的要求。

5、医疗设备：STM32H745IIK6也可应用于医疗设备领域，如医疗影像设备、心率监测器、血糖监测器和智能医疗设备等。其可靠性和低功耗特性适合于医疗设备对精准性能和长时间运行的要求。

意法半导体STM32H745IIK6的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

封装：176+25UFBGA(10x10)

包装：托盘

核心处理器：ARM Cortex-M4，Cortex-M7

内核规格：32 位双核

速度：240MHz，480MHz

连接能力：CANbus，EBI/EMI，以太网，I²C，IrDA，LINbus，MDIO，MMC/SD/SDIO，QSPI，SAI，SPDIF，SPI，SWPMI，UART/USART，USB OTG

外设：欠压检测/复位，DMA，I²S，LCD，POR，PWM，WDT

I/O数：128

程序存储容量：2MB(2M x 8)

程序存储器类型：闪存

EEPROM容量：-

RAM大小：1M x 8

电压-供电(Vcc/Vdd)：1.62V ~ 3.6V

数据转换器：A/D 36x16b; D/A 2x12b

振荡器类型：内部

工作温度：-40°C ~ 85°C(TA)

安装类型：表面贴装型

基本产品编号：STM32

HTSUS：8542.31.0001

产品应用：高性能MCU

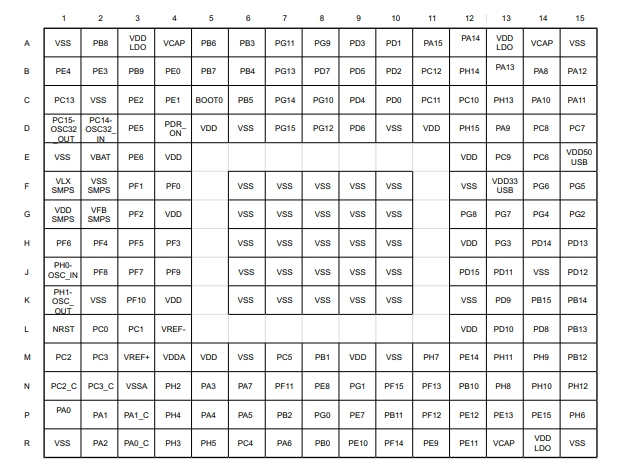

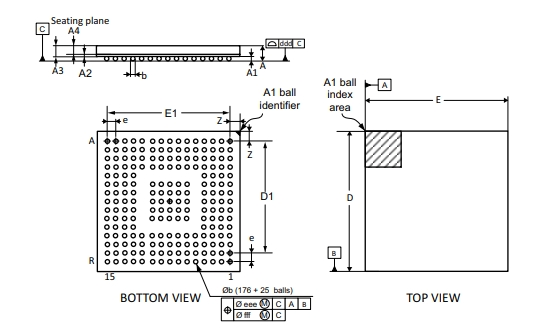

意法半导体STM32H745IIK6的引脚封装图

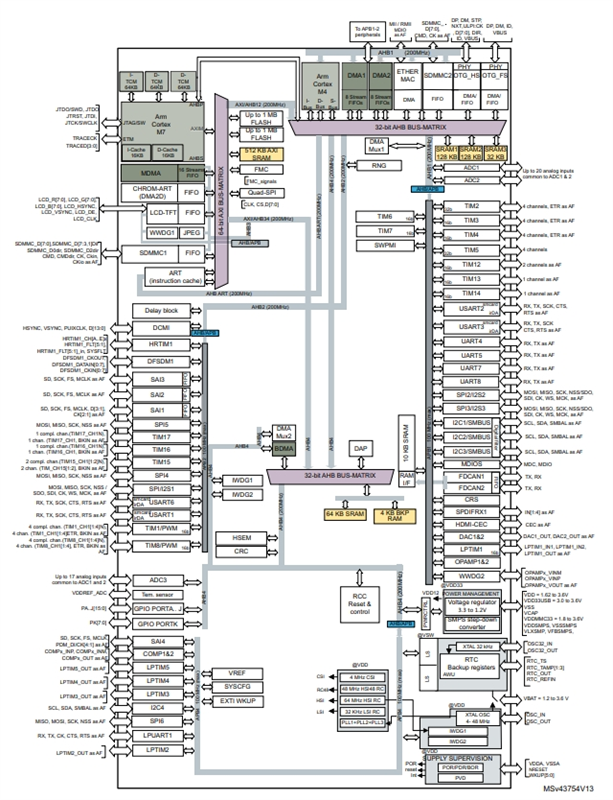

意法半导体STM32H745IIK6的原理图

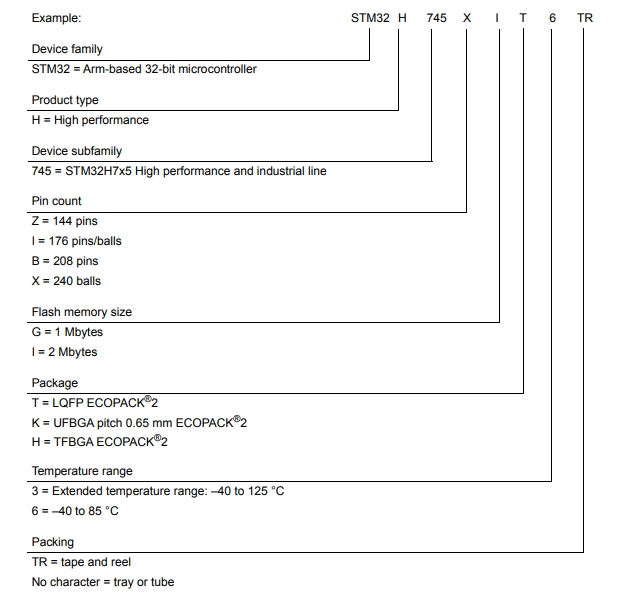

意法半导体STM32H745IIK6的型号解释图
