意法半导体STM32G050K8T6微控制器的优缺点、参数、应用及引脚封装图

ST(意法半导体)生产的型号STM32G050K8T6属于32位MCU微控制器，基于高性能Arm®Cortex®-M0+32位RISC内核，工作频率高达64 MHz。它们提供了高级别的集成，适用于消费者、工业和家电领域的广泛应用，并为物联网(IoT)解决方案做好了准备。

STM32G050K8T6包括存储器保护单元(MPU)、高速嵌入式存储器(18 KB SRAM和高达64 KB闪存程序存储器，具有读保护、写保护、专有代码保护和安全区域)、DMA、广泛的系统功能、增强的I/O和外围设备。

STM32G050K8T6提供标准通信接口(两个I2C、两个SPI/一个I²S和两个USART)、一个12位ADC(2.5 MSps)，最多19个通道、一个低功耗RTC、一个高级控制PWM定时器、五个通用16位定时器、两个看门狗定时器和一个SysTick定时器。

意法半导体STM32G050K8T6的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

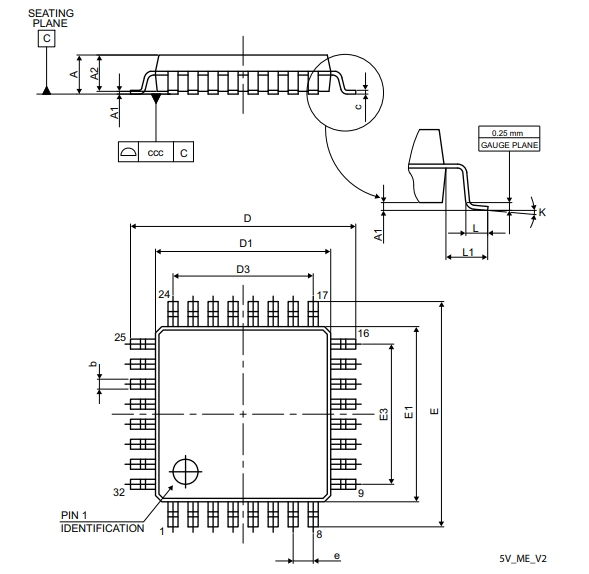

封装：32-LQFP(7x7)

核心处理器：ARM Cortex-M0+

内核规格：32-位

速度：64MHz

连接能力：I²C，IrDA，LINbus，SPI，UART/USART

外设：欠压检测/复位，DMA，I²S，POR，PWM，WDT

程序存储容量：64KB(64K x 8)

程序存储器类型：闪存

EEPROM容量：-

RAM大小：18K x 8

电压-供电(Vcc/Vdd)：2V ~ 3.6V

数据转换器：A/D 12b SAR

振荡器类型：外部，内部

工作温度：-40°C ~ 85°C(TA)

安装类型：表面贴装型

HTSUS：8542.31.0001

产品应用：高性能MCU

意法半导体STM32G050K8T6的功能特点

1、高性能：STM32G050K8T6采用Cortex-M0+内核，运行频率高达64 MHz，具有优秀的处理性能。适用于需要快速响应的应用场景。

2、低功耗：STM32G050K8T6在运行模式下的功耗非常低，能够满足对电池寿命要求较高的应用，同时还支持多种低功耗模式，可实现节能目的。

3、多种接口：STM32G050K8T6集成了多种常用的接口，包括SPI、I²C、USART等，方便与外部设备进行通信。

4、丰富的外设：STM32G050K8T6集成了丰富的外设，如12位ADC、16位定时器、通用同步异步收发器、PWM控制器等，能够满足各种控制和测量应用的需求。

5、安全性：STM32G050K8T6提供了多种安全功能，包括独立看门狗、旁路机制、硬件加速CRC等，有助于提升系统安全性和稳定性。

6、软件支持：意法半导体提供了丰富的软件支持，包括STM32 Cube软件套件、HAL库、RTOS支持等，有助于简化开发过程。

意法半导体STM32G050K8T6的应用领域

STM32G050K8T6是一款低成本、低功耗、高性能的32位MCU微控制器，其主要应用领域如下：

1、工业自动化：STM32G050K8T6具有高性能和丰富的外设接口，适用于工业自动化领域，如工业控制、传感器和执行器控制等。

2、物联网(IoT)设备：由于其低功耗和小尺寸，STM32G050K8T6非常适合用于物联网设备，如智能家居产品、智能传感器等。

3、消费类电子产品：STM32G050K8T6可以在消费类电子产品中发挥作用，如智能手表、健身追踪器、智能家居设备等。

4、医疗设备：在医疗设备中，STM32G050K8T6可以用于监测、运动和控制等应用，对于需要低功耗和高性能的设备来说尤其适用。

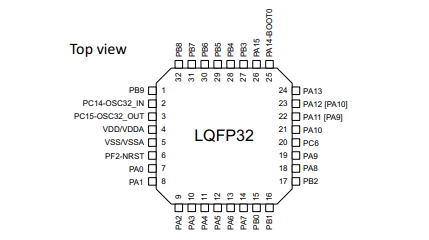

意法半导体STM32G050K8T6的引脚图

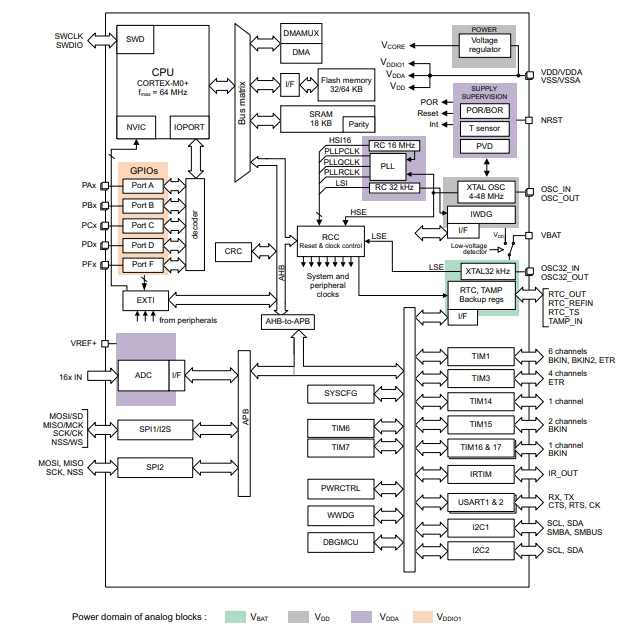

意法半导体STM32G050K8T6的原理图

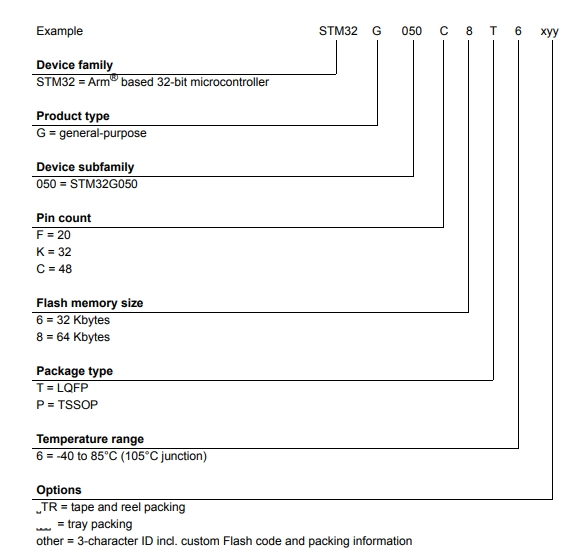

意法半导体STM32G050K8T6的型号解释图
