一文读懂意法半导体STM32F767VGT6微控制器的优缺点、应用、引脚和电路图

来源：意法半导体| 发布日期：2023-12-18 13:59

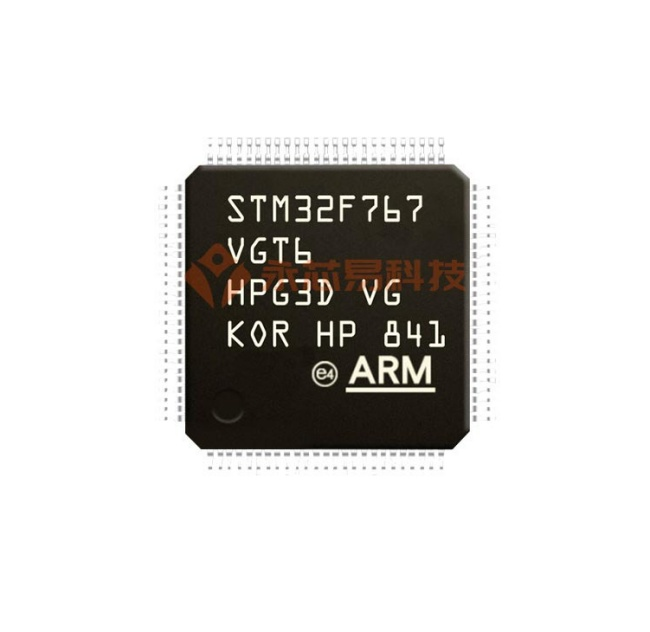

ST(意法半导体)的型号STM32F767VGT6属于MCU微控制器，采用高性能Arm®Cortex®-M7 32位RISC内核，工作频率高达216MHz。Cortex®-M7内核具有浮点单元(FPU)，支持Arm®双精度和单精度数据处理指令和数据类型。它还实现了一整套DSP指令和一个增强应用程序安全性的内存保护单元(MPU)。

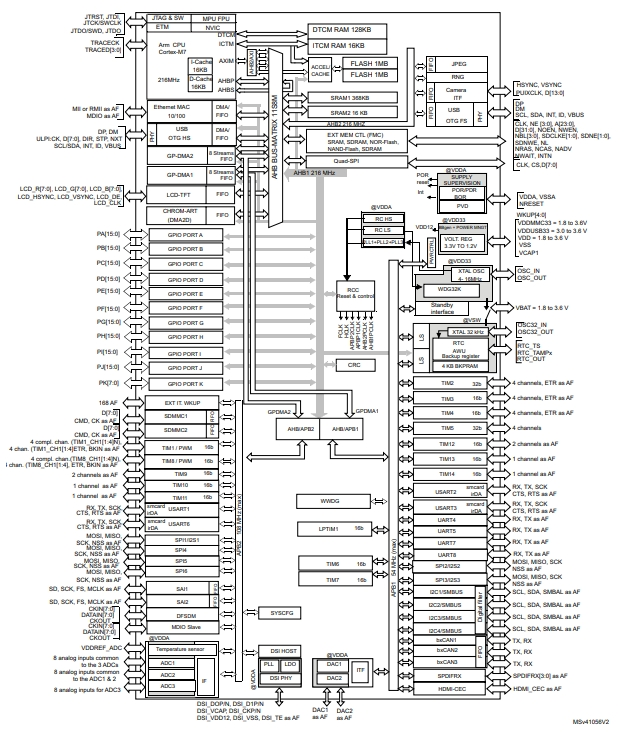

STM32F767VGT6包含高速嵌入式存储器，闪存容量高达2M字节、512KB SRAM(包括用于关键实时数据的128KB数据TCM RAM)、16KB指令TCM RAM(用于关键实时例程)、4 KB备份SRAM，以及连接到两条APB总线、两条AHB总线、32位多AHB总线矩阵和支持内部和外部存储器访问的多层AXI互连的大量增强型I/O和外围设备。

STM32F767VGT6均提供三个12位ADC、两个DAC、一个低功耗RTC、十二个通用16位定时器(包括两个用于电机控制的PWM定时器)、两个通用32位定时器、一个真随机数发生器(RNG)。

STM32F767VGT6的功能特点

1、高性能：搭载了主频最高可达216MHz的ARM Cortex-M7内核，配备了高达2M的Flash存储器和512KB的SRAM，从而提供了优越的性能和响应能力。

2、丰富的外设接口：内置了丰富的外设接口，包括多个通用定时器、高速USB接口、多个串行通信接口(如SPI、I²C、UART等)、以太网接口、以及模拟和数字外设接口等，可以满足各种不同应用场景的需求。

3、低功耗特性：支持多种低功耗模式，包括停机模式、待机模式和休眠模式，以实现节能和延长电池寿命。

4、安全性提升：具备硬件加速的加密和解密功能，包括AES、3DES、SHA和MD5等算法，能够提供数据安全性和完整性的保障。

5、高度集成：整合了高性能的模拟-数字转换器(ADC)、数字-模拟转换器(DAC)、以及各种传感器接口，使其适用于广泛的应用领域，如工业控制、智能家居、汽车电子等。

STM32F767VGT6的应用领域

STM32F767VGT6是一款高性能的ARM Cortex-M7内核微控制器，具有丰富的外设和内存配置，其主要应用领域如下：

1、工业控制：该微控制器适用于工业自动化控制系统、机器人控制、智能电网监控和工厂自动化。

2、医疗设备：STM32F767VGT6可以用于医疗仪器设备、健康监测设备、医疗影像处理和医疗信息系统。

3、消费类电子产品：如智能家居设备、智能穿戴设备、智能可穿戴设备、可穿戴产品和消费类电子设备。
