英飞凌SAK-TC233L-32F200N AC单片机的工作原理、参数、应用及引脚封装

Infineon(英飞凌)的型号SAK-TC233L-32F200N AC属于MCU微控制器，也是一款适合汽车和工业应用的强大汽车和工业应用，属于第1代Aurix TC23xL系列产品。其创新的多核心框架是基于多达三个独立的TRICPU，旨在满足非常高的安全标准，同时大幅度提高性能。

TC2XL系列属于第1代 Aurix TC23xL，TC23XL系列产品配备200MHz TriCore，3.3V 单供电电压和强大的通用定时器模块(GTM)，旨在降低复杂度，实现同类产品中极好的功耗，节约大量成本。

SAK-TC233L-32F200N AC的功能特点

1、200MHz TriCore 具有DSP功能

2、高达2MB的闪存，具有ECC保护

3、128KB EEProm @ 125k 周期

4、高达192KB的RAM，具有ECC保护

5、16x DMA通道

6、24x 12位SAR ADC转换器

7、强大的通用定时器模块(GTM)

8、SENT传感器接口

9、先进的连接：FlexRay，4x LIN，4x QSPI，4x CAN，包括数据速率增强的CAN FD

10、唤醒定时器

11、单电压电源3.3V

12、TQFP-100 package封装

13、环境温度范围 -40°至+150°

14、可编程 HSM(硬件安全模块)

15、带有时钟延迟的多样化锁步核心

16、冗余和多样化定时模块(GTM, CCU6 , GPT12)

17、存取权限系统

18、安全管理单元

19、Direct Memory Access( DMA )

20、开发和文档符合ISO 26262标准，支持高达ASIL-D安全要求

21、AUTOSAR V3.2和V4.x

SAK-TC233L-32F200N AC的应用领域

SAK-TC233L-32F200N AC是一款高性能的汽车微控制器，其主要应用领域如下：

1、汽车电子系统：包括发动机控制单元(ECU)、变速器控制单元(TCU)、车身控制单元(BCU)等，用于管理和控制汽车各种电子系统的运行。

2、汽车动力总成控制：包括引擎管理系统、排放控制系统、混合动力系统等，用于优化引擎和动力总成的性能和效率。

3、汽车安全系统：涉及防抱死制动系统(ABS)、电子稳定控制系统(ESC)、主动安全系统等，用于提高汽车的行车安全性能。

4、车载通信和娱乐系统：包括车载娱乐系统、车载通信系统、车载信息娱乐系统等，用于提供车内娱乐和通讯功能。

SAK-TC233L-32F200N AC的中文参数

品牌：Infineon(英飞凌)

程序存储容量：2MB(2M x 8)

程序存储器类型：闪存

封装：PG-TQFP-100-23

EEPROM容量：128K x 8

RAM大小：192K x 8

核心处理器：TriCore

电压-供电(Vcc/Vdd)：1.17V ~ 5.5V

内核规格：32-位

数据转换器：A/D 24x12b SAR

速度：200MHz

振荡器类型：外部

连接能力：CANbus，FlexRay，LINbus，QSPI

工作温度：-40°C ~ 125°C(TA)

外设：DMA，WDT

安装类型：表面贴装型

I/O数：78

RoHS状态：符合ROHS3规范

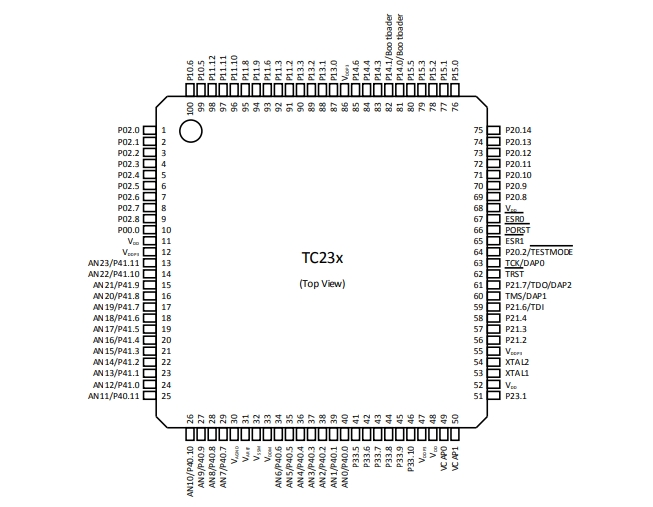

SAK-TC233L-32F200N AC的引脚图

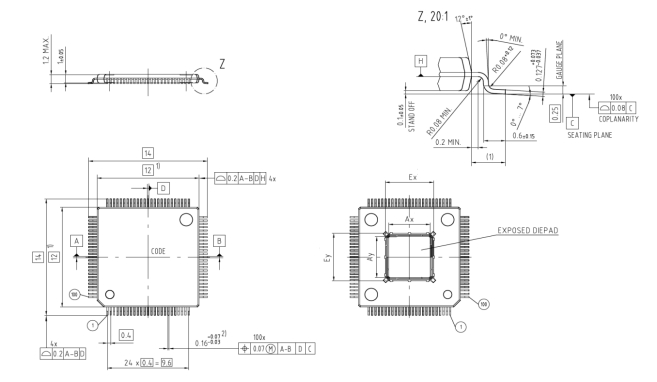

SAK-TC233L-32F200N AC的封装图
