德州仪器TPS61299YBHR同步升压转换器的工作原理、特征、应用以及引脚图

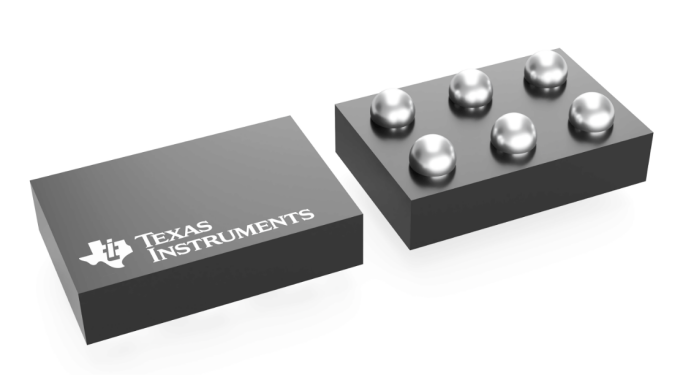

德州仪器TPS61299YBHR是一款同步升压转换器，具有 95nA 超低静态电流和平均输入电流限制。该器件为具有碱性电池和纽扣电池的便携式设备提供电源解决方案。该器件在轻负载条件下具有高效率，可实现较长的工作时间，平均输入电流限制可避免电池以高电流放电。
TPS61299YBHR具有 0.5V 至 5.5V 的宽输入电压范围和 1.8V 至 5.5V 的输出电压范围。该器件具有不同版本，可提供 5mA 至 1.9A 的平均输入电流限制。具有 1.2A 电流限制的 TPS61299 可在 3V 至 5V 转换过程中支持高达 500mA 的输出电流，在 200mA 负载条件下可实现大约 94% 的效率。
TPS61299YBHR在输出电压为 4.5V、5V 或 5.5V 时具有可选的快速负载瞬态性能。在快速负载瞬态中，当输出电流瞬态为 0A 至 200mA 时，典型稳定时间为 8µs。
TPS61299YBHR在禁用时支持可选强制直通或真正关断功能，这对于常开型系统非常灵活。
TPS61299YBHR特征
输入电压范围：0.5V 至 5.5V
启动时的最小输入电压为 0.7V
输入工作电压低至 150mV，信号 V IN > 0.7V
输出电压范围：VSEL 引脚选择输出电压为 1.8V 至 5.5V
平均输入电流限制：5mA；25mA；50mA；100mA；250mA；500mA；1.2A；1.9A（不同版本）
VOUT 静态电流典型值为 95nA
VIN 和 SW 关断电流典型值为 60nA
V IN = 3.6V、V OUT = 5V 且 I OUT = 10µA 时效率高达 91%
V IN = 3.6V、V OUT = 5V 且 I OUT = 200mA 时效率高达 94%
快速瞬态性能：V IN = 3.6V、V OUT = 5V、I OUT = 0A -> 200mA 时，稳定时间约为 8µs
EN 为低电平时真正断开
自动 PFM/PWM 模式转换
V IN > V OUT 时自动直通
输出 SCP 和热关断保护
TPS61299YBHR应用
智能手表、智能手环
便携式医疗设备
TWS

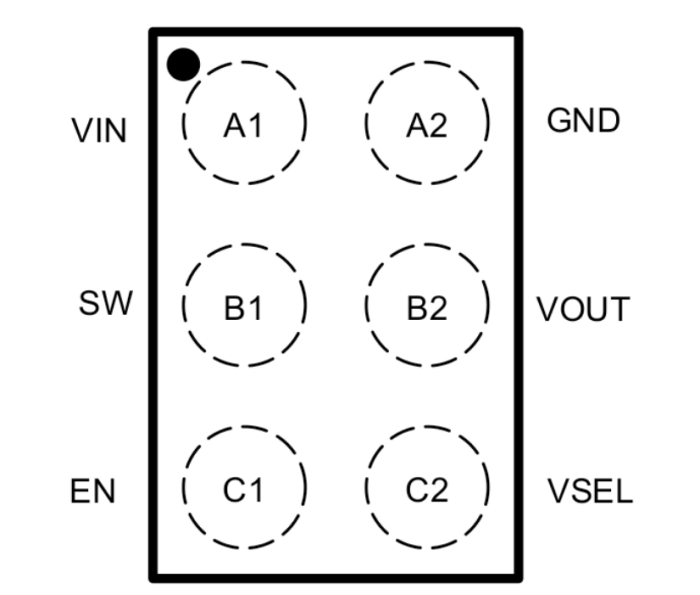

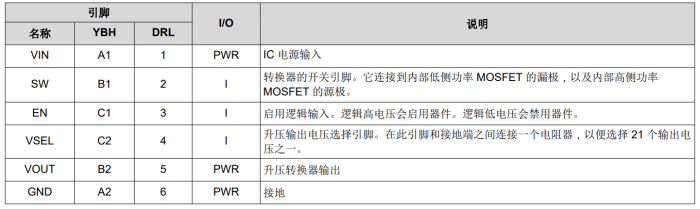

TPS61299YBHR引脚和引脚功能

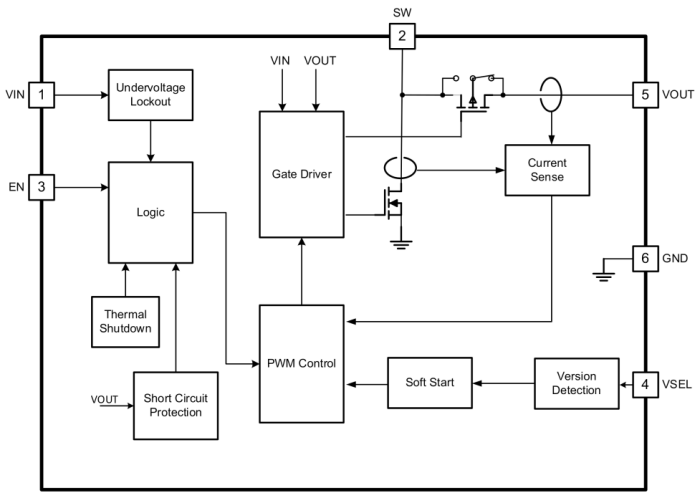

TPS61299YBHR原理图

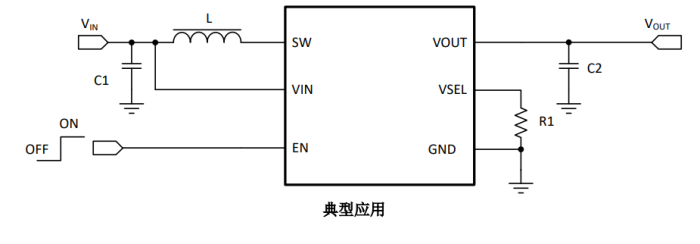

TPS61299YBHR典型应用电路图
