一文读懂STM32F412VGT6TR微控制器的工作原理、参数、应用和引脚封装

ST(意法半导体)的型号STM32F412VGT6TR属于32位MCU微控制器，采用高性能Arm®Cortex®-M4 32位RISC内核，工作频率高达100MHz。它们的Cortex®-M4内核具有浮点单元(FPU)单精度，支持所有Arm单精度数据处理指令和数据类型。它还实现了一整套DSP指令和一个增强应用程序安全性的内存保护单元(MPU)。

STM32F412VGT6TR属于STM32动态效率™ 产品线(结合了能效、性能和集成的产品)，同时添加了一种新的创新功能，称为批处理采集模式(BAM)，从而在数据批处理过程中节省更多的功耗。STM32F412VGT6TR包含高速嵌入式存储器(高达1兆字节的闪存，256千字节的SRAM)，以及连接到两条APB总线、三条AHB总线和32位多AHB总线矩阵的大量增强型I/O和外围设备。

STM32F412VGT6TR提供一个12位ADC、一个低功耗RTC、十二个通用16位定时器、两个用于电机控制的PWM定时器和两个通用32位定时器。

一、STM32F412VGT6TR的功能特点

1、高性能：STM32F412VGT6TR采用了ARM Cortex-M4内核，最高主频可达100MHz，具备高性能的计算能力。此外，它还配备了多达1MB的闪存和256KB的SRAM，提供了足够的存储空间。

2、丰富的外设：STM32F412VGT6TR拥有多个外设接口，其中包括16个通用定时器、3个SPI接口、3个I²C接口、3个USART接口、4个USART接口等。这些外设接口的丰富性使得STM32F412VGT6TR能够应对多种不同的应用需求。

3、强大的通信能力：STM32F412VGT6TR支持多种通信协议，例如CAN接口、USB接口和Ethernet MAC接口，可以轻松实现各种通信需求，如CAN总线通信、USB设备或主机功能、以太网通信等。

4、丰富的安全功能：STM32F412VGT6TR提供了硬件加密引擎和安全访问控制，以提供更高水平的系统安全性。此外，它还具备离线加密算法和支持实时操作系统的硬件防护功能。

5、低功耗特性：STM32F412VGT6TR具有多种低功耗模式，包括低功耗运行模式和多种休眠模式。这使得它能够在低功耗状态下运行，延长电池寿命，适用于对功耗要求较高的应用。

二、STM32F412VGT6TR的应用领域

STM32F412VGT6TR是一款32位高性能微控制器，广泛应用于各种领域，其主要应用领域如下：

1、工业自动化：STM32F412VGT6TR具有高性能、高可靠性和丰富的外设接口，适用于工业自动化领域的控制器、驱动器和传感器等设备。它支持多种通信协议(如SPI、I2C、CAN等)，可完美满足工业环境下的各种需求。

2、消费类电子产品：由于STM32F412VGT6TR集成了丰富的功能和低功耗特性，因此被广泛应用于消费类电子产品，如智能手机、平板电脑、数字相机、游戏机等。它的高性能处理能力和丰富的外设接口能够满足多样化的应用需求。

3、智能家居：STM32F412VGT6TR可用于智能家居系统的集中控制器，通过与各种传感器、执行器和通信模块的配合，实现智能家居中的安全监控、照明控制、环境监测等功能。它的高性能和低功耗特性使得智能家居系统更加可靠且省电。

4、医疗设备：STM32F412VGT6TR在医疗设备中也得到了广泛的应用，如医疗监测设备、医疗图像处理、生命支持系统等。它的高性能运算能力和稳定性能够满足医疗设备对实时性和准确性的要求，同时也支持各种通信协议和外设接口，方便与其他设备进行数据交换和联网。

三、STM32F412VGT6TR的中文参数

品牌：ST(意法半导体)

产品分类：32位MCU

I/O数：81

程序存储容量：1MB(1M x 8)

封装：100-LQFP(14x14)

程序存储器类型：闪存

包装：圆盘

RAM大小：256K x 8

商品标签：通用类MCU

电压-供电(Vcc/Vdd)：1.7V ~ 3.6V

核心处理器：ARM Cortex-M4

数据转换器：A/D 16x12b

内核规格：32-位

振荡器类型：内部

速度：100MHz

工作温度：-40°C ~ 85°C(TA)

连接能力：CANbus，EBI/EMI，I2C，IrDA，LINbus，MMC/SD/SDIO，QSPI，SPI，UART/USART，USB OTG

安装类型：表面贴装型

外设：欠压检测/复位，DMA，I²S，LCD，POR，PWM，WDT

基本产品编号：STM32

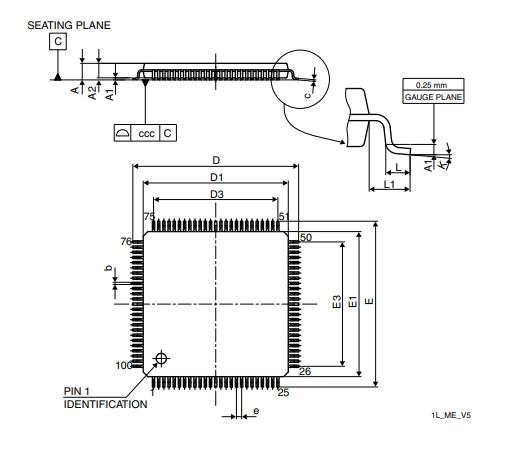

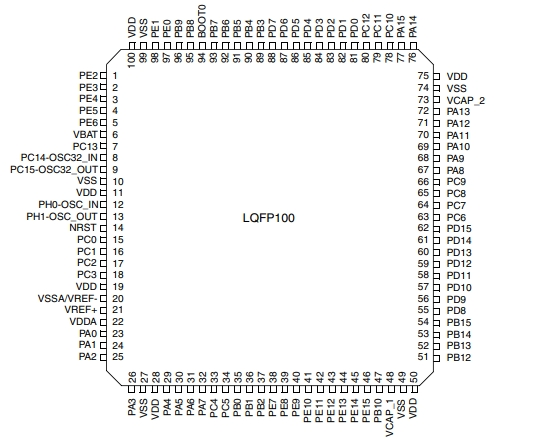

STM32F412VGT6TR的引脚封装图

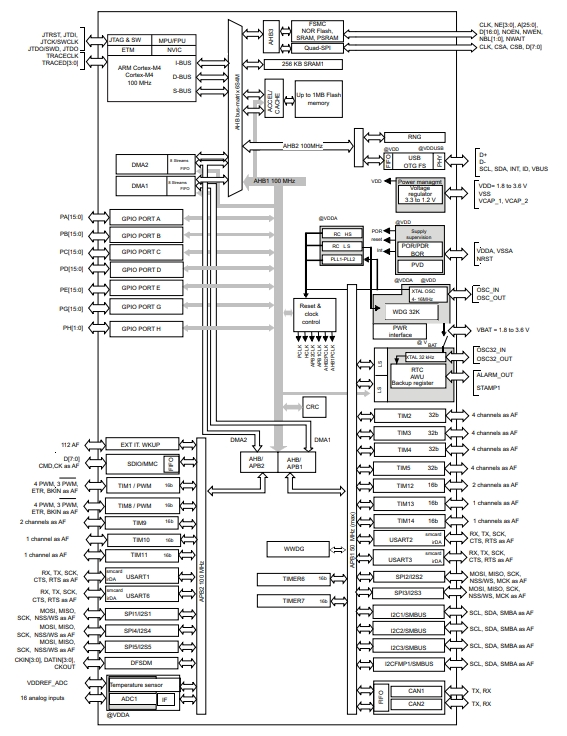

STM32F412VGT6TR的原理图

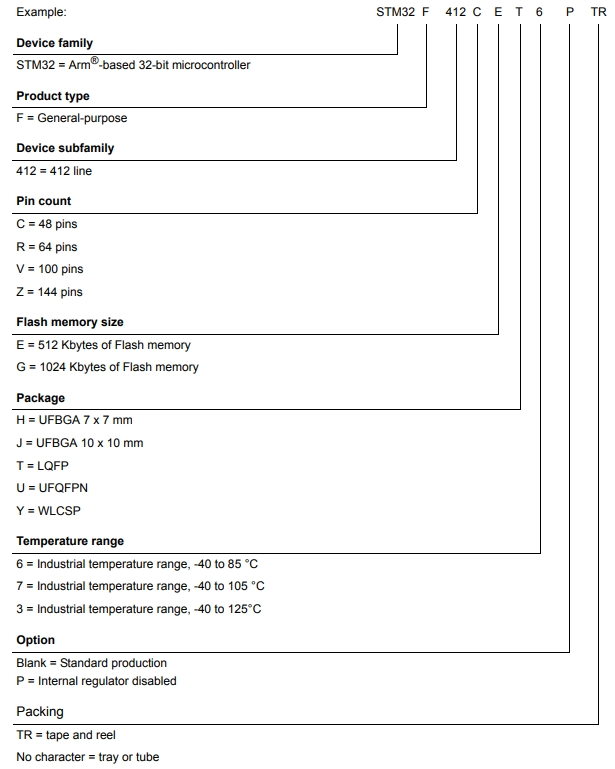

STM32F412VGT6TR的型号解释图
