ATMEL爱特梅尔AT42QT1011-TSHR触摸芯片的工作原理、特征、应用以及引脚图
ATMEL爱特梅尔生产的AT42QT1011-TSHR是一种数字突发模式电荷转移（QT™）传感器，能够检测近距离或触摸，使其成为实现触摸控制的理想选择。通过适当的电极和电路设计，自包含数字IC将通过任何电介质（如玻璃、塑料、石头、陶瓷，甚至大多数木材）将触摸或接近场投射到几厘米。它还可以将小型金属承载物体转化为内在传感器，使其对接近或触摸做出反应。这种能力，再加上其自校准能力，可以带来全新的产品概念。
ATMEL爱特梅尔AT42QT1011-TSHR专为人机界面而设计，如控制面板、电器、玩具、照明控制或任何可能发现机械开关或按钮的地方。它包括所有硬件和信号处理功能在各种变化条件下提供稳定的传感是必要的。操作只需要一个低成本的电容器。
特征
钥匙数量：一个——可配置为单键或接近传感器
技术：专利扩频电荷转移（直接模式）
关键轮廓尺寸：6mm×6mm或更大（取决于面板厚度）；尺寸和形状可能大不相同
电极设计：实心或环形电极形状
所需的PCB层：一
电极材料：蚀刻铜、银、碳、氧化铟锡（ITO）
电极基板：PCB、FPCB、塑料薄膜、玻璃
面板材料：
塑料、玻璃、复合材料、涂漆表面（低颗粒密度金属
油漆可能）
面板厚度：最多12 mm玻璃，6 mm塑料（取决于电极尺寸和Cs）
关键敏感度：可通过电容器设置（Cs）
接口：数字输出，高有效
防潮性：基于硬件设计和固件调整提高了耐湿性
工作电压：1.8V–5.5V；1.8 V时为17µA（典型值）
包装：符合RoHS的6针SOT23-6
符合RoHS标准的8针UDFN/USON
信号处理：自校准、自动漂移补偿、噪声过滤
持续时间无限长
专利：QTouch®（专利电荷转移法）、心跳（监测设备运行状况）
封装：SOT23-6
应用
控制面板
消费类电器
接近传感器应用
玩具
照明控制器
机械开关或按钮

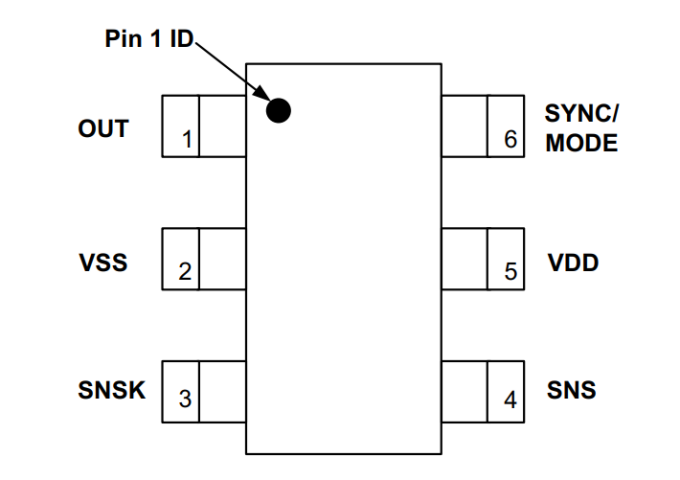

引脚图

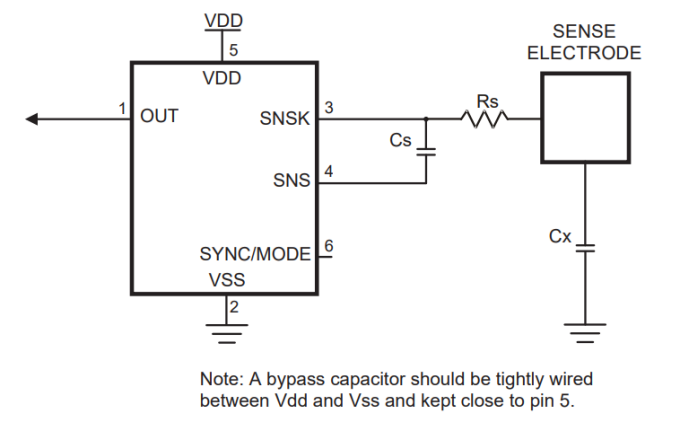

基本电路配置图
