德州仪器LM2576T-5.0/NOPB开关稳压器的工作原理、参数、应用和引脚封装图
德州仪器LM2576T-5.0/NOPB电源芯片是一款功能强大且广泛应用于电力管理领域的重要元件。它提供了稳定可靠的电源输出，适用于各种电子设备和应用。本文将详细介绍LM2576T-5.0/NOPB芯片的特点和用途，帮助读者了解并正确使用该芯片。
首先，让我们了解LM2576T-5.0/NOPB芯片的主要特点。该芯片采用了高效的开关稳压器工作原理，能够将高输入电压转换为稳定的5V输出。这使得LM2576T-5.0/NOPB芯片非常适合用于电子设备中，如通信设备、计算机和消费电子产品等。此外，芯片还具有过载保护、过温保护和短路保护等功能，确保了系统的安全性和稳定性。
为了正确应用LM2576T-5.0/NOPB芯片，以下是一些使用该芯片时应注意的关键要点。首先，根据不同应用场景和需求，选择合适的输入和输出电压。其次，合理设计电路布局，确保信号和电源的稳定传输。此外，应注意芯片的散热，避免超过额定温度范围，以保证芯片的工作寿命和性能。
特征
输出电压：5V
可调版本输出电压范围：1.23V 至 37V（高压版本 为 57V），在线路和负载条件下可承受最大 ±4% 的 容差
额定输出电流为 3A
宽输入电压范围：40V，高压版本可达到 60V
只需要四个外部元件
52kHz 固定频率内部振荡器
TTL 关断功能、低功耗待机模式
高效率
使用现成的标准电感器
应用
电机驱动器
商用网络和服务器 PSU
电器
测试和测量设备

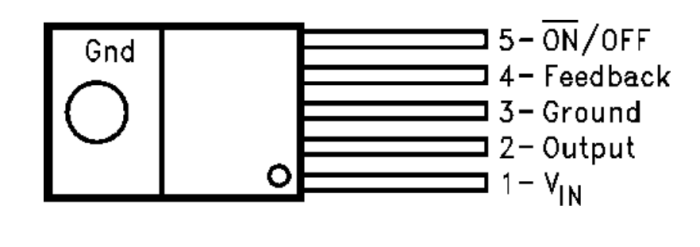

引脚图

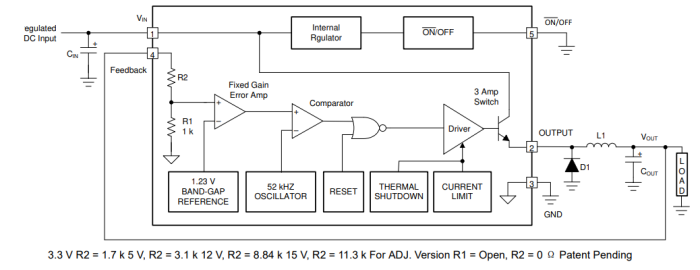

功能框图

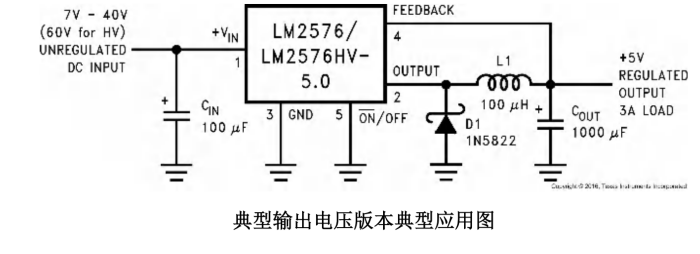

典型输出电压版本典型应用图
