赛灵思XC7A100T-2CSG324I可编程逻辑器件FPGA的工作原理、参数、应用以及引脚图

赛灵思XC7A100T-2CSG324I是一款先进的可编程逻辑器件（FPGA），广泛应用于计算机科学、通信、医疗、军事等领域。本文将详细介绍XC7A100T-2CSG324I的特性和优势，帮助读者更好地了解和利用这一先进技术。

XC7A100T-2CSG324I是赛灵思公司推出的产品，它采用先进的22纳米工艺，集成了大量的逻辑单元和内存单元，具有高度灵活性和可编程性。它的主要特性包括。

1. 高性能：XC7A100T-2CSG324I具有快速的时钟速度和高吞吐量，可以处理复杂的计算任务和数据流。

2. 低功耗：采用低功耗设计，XC7A100T-2CSG324I在工作时能够有效降低能耗，提高系统的效率。

3. 配置灵活：XC7A100T-2CSG324I支持多种配置模式，可以根据不同的应用需求进行定制化配置，提供最佳的性能和功耗平衡。

4. 高可靠性：XC7A100T-2CSG324I采用了可靠的设计和制造工艺，具有优秀的抗干扰能力和稳定性，保证系统的稳定运行。

除了以上特性外，XC7A100T-2CSG324I还具备丰富的外设接口和通信接口，可以方便地与其他硬件设备和外部系统进行连接和通信。

参数

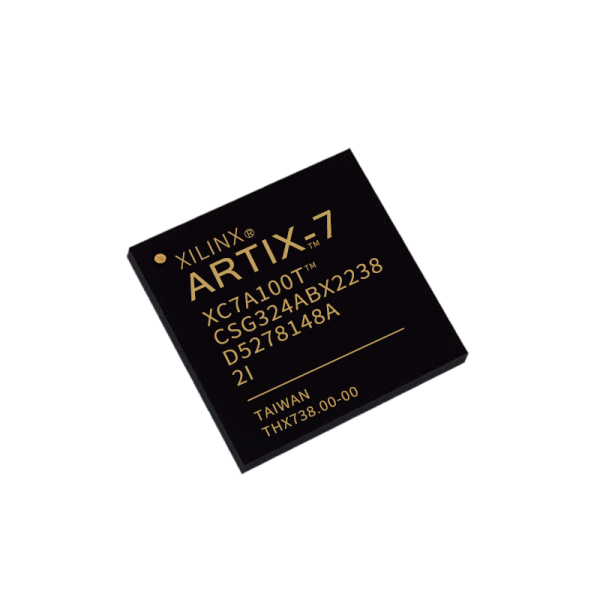

芯片型号：XC7A100T-2CSG324I
芯片系列：Artix-7
芯片封装：CSG324
芯片温度范围：-40C ~ 100C
芯片逻辑单元数量：101,440
芯片存储单元数量：4,860Kb
芯片DSP48E1数量：240
芯片IO数量：324

应用

通信系统：用于实现高速数据传输、信号处理、协议转换等功能。
视频处理：用于实现高清视频采集、图像处理、视频编解码等功能。
工业自动化：用于实现控制、监测、数据采集等功能。
医疗设备：用于实现医疗图像处理、信号处理、数据采集等功能。

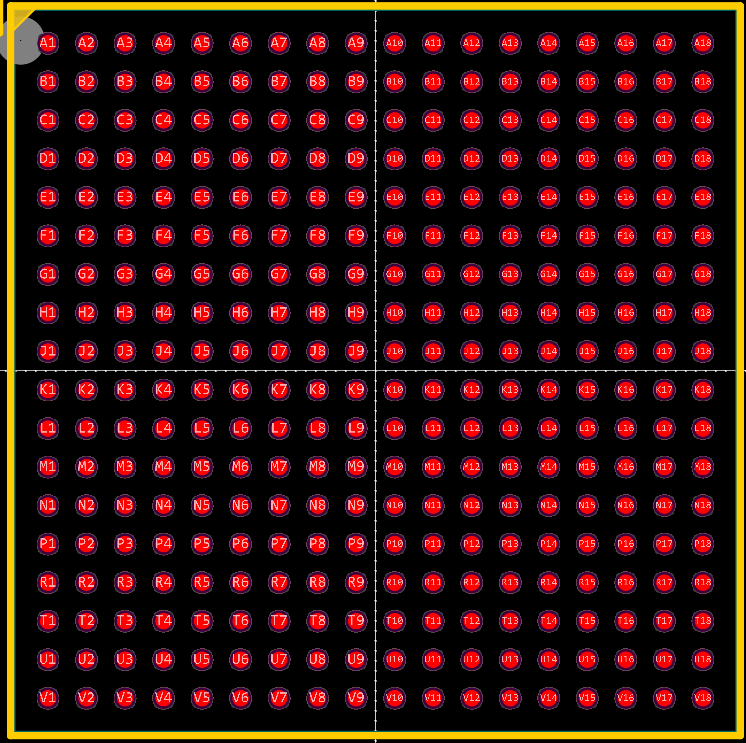

引脚封装图
