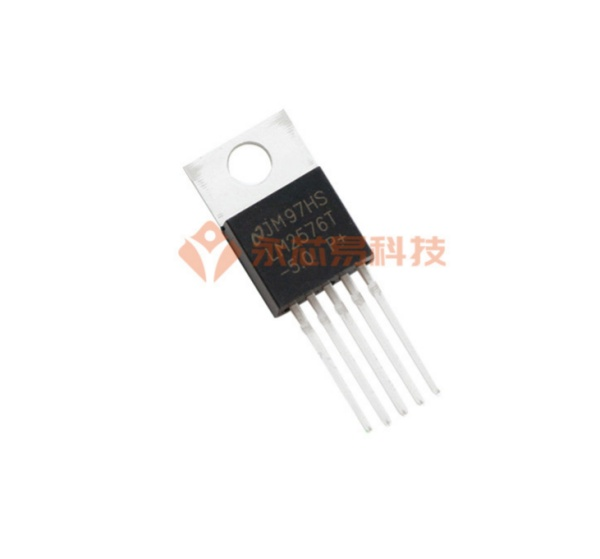

德州仪器LM2576T-5.0/NOPB电源芯片的工作原理、参数、应用以及引脚电路图
LM2576系列稳压器是单片集成电路，为降压（降压）开关稳压器提供所有有源功能，能够以出色的线路和负载调节驱动3-a负载。这些设备有3.3 V、5 V、12 V、15 V的固定输出电压和可调输出版本。这些调节器需要最少数量的外部组件，使用简单，包括故障保护和固定频率振荡器。
LM2576系列为流行的三端线性调节器提供了一种高效的替代品。它大大减小了散热器的尺寸，在某些情况下不需要散热器。LM2576的标准电感器系列可从几个不同的制造商处获得。此功能大大简化了开关模式电源的设计。
其他特性包括在指定的输入电压和输出负载条件下输出电压的±4%公差，以及振荡器频率的±10%公差。包括外部停机，具有50μA（典型）备用电流。输出开关包括逐循环限流，以及在故障条件下进行完全保护的热停堆。
参数
输入电压范围：4V至40V
输出电压范围：5V
输出电流：3A
开关频率：52kHz
效率：高达80%
工作温度范围：-40℃至125℃
应用
电机驱动器
商户网络和服务器PSU
家电
测试和测量设备
DC-DC转换器
LED驱动器
电池充电器

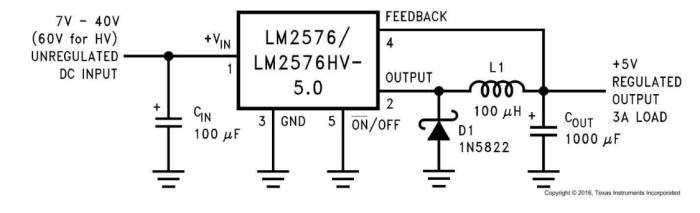

典型应用图

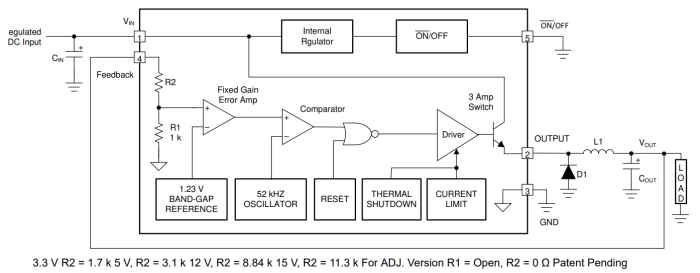

方框图

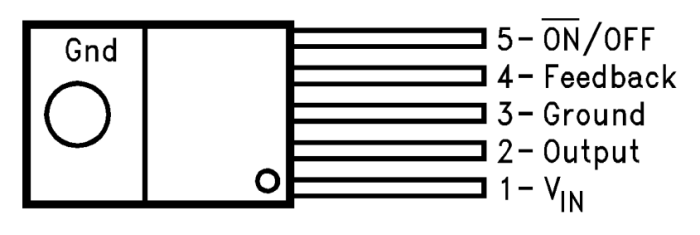

引脚
