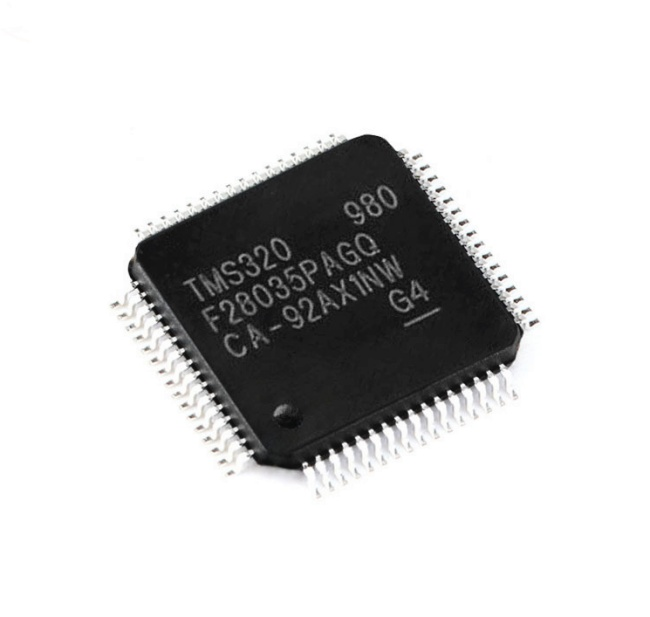

德州仪器TMS320F28035PAGQ数字信号处理器的工作原理、参数、应用、引脚封装
德州仪器TMS320F28035PAGQ微控制器将 C28x 内核和控制律加速器 (CLA) 的性能与高度集成的控制外设整合到低引脚数的器件 中。该系列器件的代码与基于 C28x 的旧版代码兼容，同时具有较高的模拟集成度。 一个内部稳压器实现了单电源轨运行。HRPWM 模块经过强化，可实现双边沿控制（调频）。增设了具有 10 位内 部基准的模拟比较器，可直接进行路由以控制 PWM 输出。ADC 可在 0V 至 3.3V 的固定满量程范围内实施转换， 支持 VREFHI/VREFLO 基准的比例运算。ADC 接口已针对低开销和延迟进行了优化。
.jpg)
特性
高效 32 位 CPU (TMS320C28x)
– 60MHz（16.67ns 周期时间）
– 16 × 16 和 32 × 32 MAC 操作
– 16 × 16 双 MAC
– 哈佛 (Harvard) 总线架构
– 连动运算
– 快速中断响应和处理
– 统一存储器编程模型
– 高效代码（使用 C/C++ 和汇编语言）
• 可编程控制律加速器 (CLA)
– 32 位浮点数学加速器
– 独立于主 CPU 之外的代码执行
• 字节序：小端字节序
• 支持 JTAG 边界扫描
– IEEE 标准 1149.1
-1990 标准测试访问端口和边界扫描架构
• 器件和系统均可实现低成本：
– 3.3V 单电源
– 无电源时序要求
– 集成型加电复位和欠压复位
– 低功耗
– 无模拟支持引脚
• 时钟：
– 两个内部零引脚振荡器
– 片上晶振振荡器和外部时钟输入
– 看门狗计时器模块
– 丢失时钟检测电路
• 多达 45 个具有输入滤波功能且可单独编程的多路复用 GPIO 引脚
• 可支持所有外设中断的外设中断扩展 (PIE) 模块
• 三个 32 位 CPU 计时器
• 每个增强型脉宽调制器 (ePWM) 中均有一个独立的 16 位计时器
• 片上存储器
– 闪存，SARAM，OTP，引导 ROM 可用
• 代码安全模块
• 128 位安全密钥和锁
– 保护安全内存块
– 防止固件逆向工程
• 串行端口外设
一个串行通信接口 (SCI) 通用异步接收器/发送器 (UART) 模块
– 两个串行外设接口 (SPI) 模块
– 一个内部集成电路 (I²C) 模块
– 一个本地互连网络 (LIN) 模块
– 一个增强型控制器局域网 (eCAN) 模块
• 增强型控制外设
– ePWM – 高分辨率 PWM (HRPWM)
– 增强型捕捉 (eCAP) 模块
– 高分辨率输入捕捉 (HRCAP) 模块
– 增强型正交编码器脉冲 (eQEP) 模块
– 模数转换器 (ADC)
– 片上温度传感器
– 比较器
• 高级仿真特性
– 分析和断点功能
– 通过硬件进行实时调试
• 封装
– 64 引脚 PAG Thin Quad Flatpack (TQFP) 封装
• 温度
Q：–40°C 至 125°C 的环境温度范围 （通过针对汽车应用的 AEC Q100 认证）
应用： • 空调室外机 • 电梯门自动启闭装置驱动控制 • 直流/直流转换器 • 逆变器和电机控制 • 车载充电器 (OBC) 和无线充电器 • 自动分拣设备 • 纺织机 • 焊接机 • 交流充电（桩）站 • 直流充电（桩）站 • 电动汽车充电站电源模块 • 车辆无线充电模块 • 能量存储电源转换系统 (PCS) • 微型逆变器 • 太阳能电源优化器 • 串式逆变器 • 交流驱动器控制模块 • 线性电机分段控制器 • 伺服驱动器功率级模块 • 交流输入 BLDC 电机驱动器 • 直流输入 BLDC 电机驱动器 • 工业交流-直流 • 三相 UPS • 商用网络和服务器 PSU • 商用通信电源整流器。

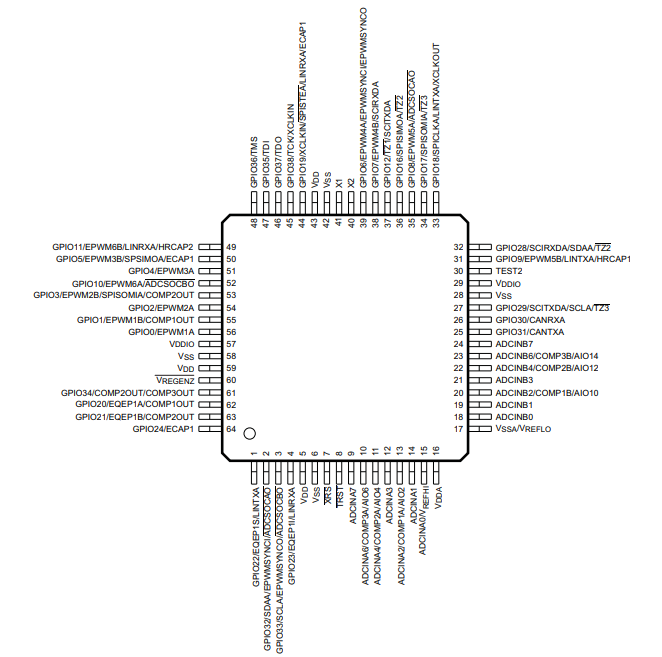

引脚封装

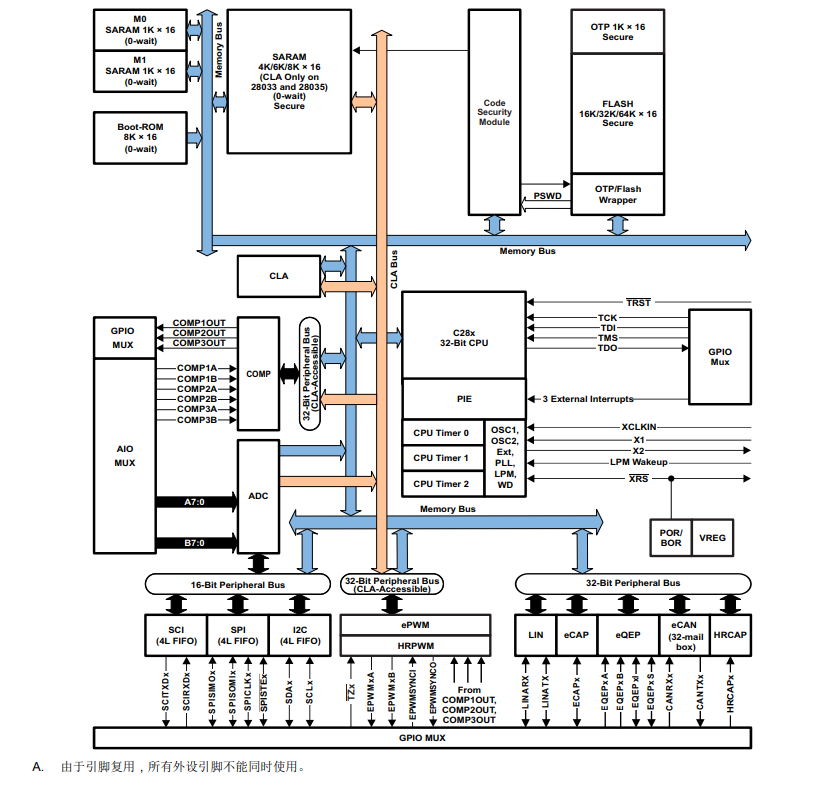

功能方框图
