ADI亚德诺MAX487ESA RS-485/RS-422芯片的工作原理、优缺点、引脚应用

ADI亚德诺生产的MAX487ESA是用于RS-485与RS-422通信的低功耗收发器，MAX487ESA具有一个驱动器和一个接收器。MAX487ESA具有限摆率驱动器，可以减小EMI，并降低由不恰当的终端匹配电缆引起的反射。实现最高250kbps的无差错数据传输。

MAX487ESA收发器在驱动器禁用的空载或满载状态下，吸取的电源电流在120μA至500uA之间。

MAX487ESA具有低电流关断模式，仅消耗0.1μA电流。所有器件都工作在5V单电源下。驱动器具有短路电流限制，并可以通过热关断电路将驱动器输出置为高阻状态，防止过度的功率损耗。接收器输入具有失效保护特性，当输入开路时，可以确保逻辑高电平输出。

MAX487ESA具有四分之一单位负载的接收器输入阻抗，使得总线上最多可以有128个MAX487收发器。MAX487ESA为半双工应用设计。

优缺点

低功耗最大程度减少散热、降低系统成本

120µA至500µA静态电流

0.1µA关断电流

5V单电源供电

限摆率驱动器(MAX483/MAX487/MAX488和MAX489)

数据率高达250kbps

不受限驱动器：数据率高达2.5Mbps

集成保护提高系统可靠性

短路限流驱动器

集成热关断

接收器失效保护，防止输入开路

保证逻辑高电平

1/4单位负载(仅限MAX487/ MAX1487)允许同一总线上挂接多达128片器件

48kΩ接收器输入电阻

应用

工业控制局域网

电平转换器

低功耗RS-485收发器

用于EMI敏感应用的收发器

低功耗RS-422收发器

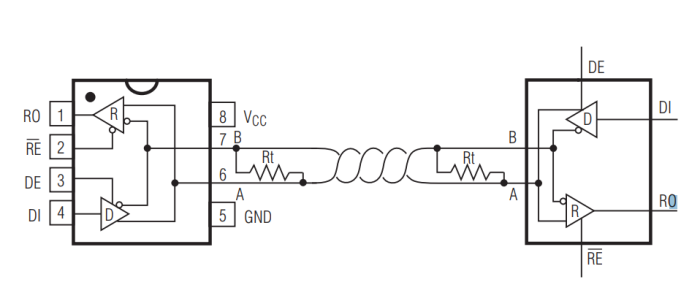

典型工作电路

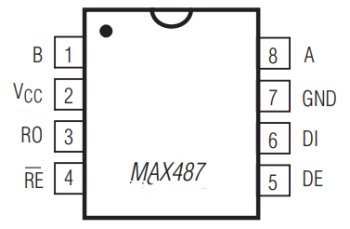

引脚

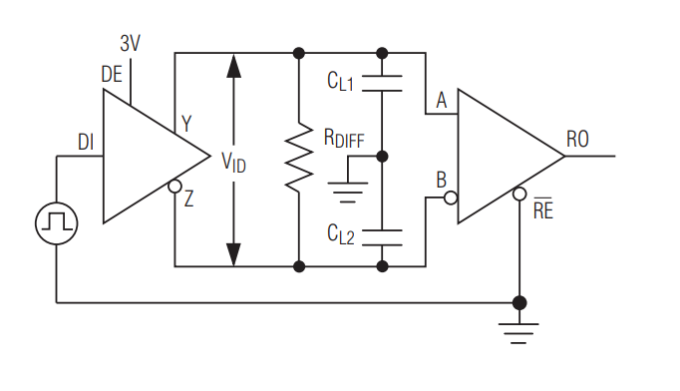

驱动器/接收器时序测试电路
