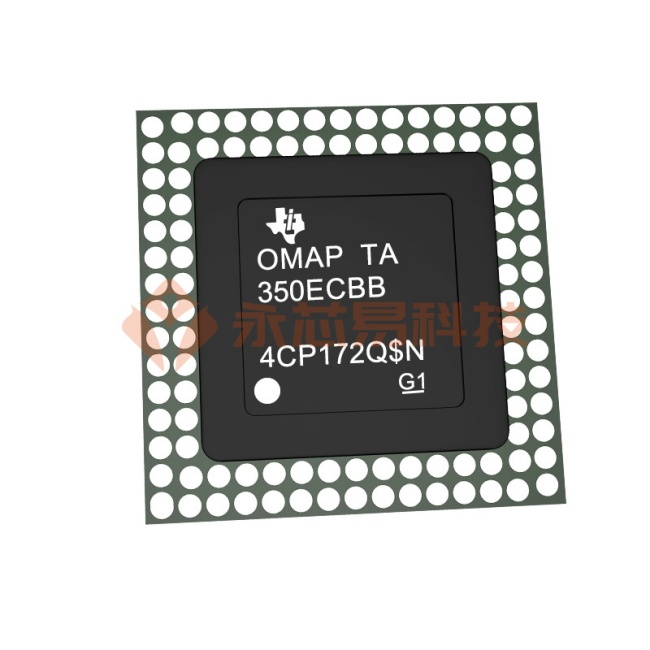

TI德州仪器OMAP3530ECBB微控制器的工作原理、优缺点、应用以及封装引脚

OMAP3530ECBB是德州仪器TI推出的一款高性能、低功耗的应用处理器，具有以下特点。

1. 双核架构：OMAP3530ECBB采用了双核架构，其中一个ARM Cortex-A8核心主频高达600MHz，另一个DSP核心主频为430MHz，可以实现高效的多任务处理和高速数据处理。

2. 集成多种外设：OMAP3530ECBB集成了多种外设，包括USB、SDIO、MMC、UART、I2C、SPI、CSI等，可以满足各种应用场景的需求。

3. 支持多种操作系统：OMAP3530ECBB支持多种操作系统，包括Linux、Android、Windows CE等，可以方便地进行开发和应用。

4. 低功耗设计：OMAP3530ECBB采用了低功耗设计，可以在保证高性能的同时，降低功耗，延长电池寿命。

5. 高性能图像处理：OMAP3530ECBB集成了PowerVR SGX 2D/3D图像加速器，支持OpenGL ES 2.0和OpenVG 1.1等图像处理标准，可以实现高性能的图像处理和显示。

6. 安全性能：OMAP3530ECBB支持硬件加密和解密，可以保护数据的安全性。

特征

OMAP3530设备：

OMAP™33架构

MPU子系统

高达720 MHz的ARM®Cortex™-A8核心

霓虹灯™SSIMD协处理器

高性能图像、视频、音频（IVA2.2™)加速器子系统

高达520 MHz的TMS320C64x+™数字信号处理器内核

增强型直接存储器存取（EDMA）控制器（128个独立信道）

视频硬件加速器

PowerVR®SGX™图形加速器（仅限OMAP3530设备）

基于瓷砖的架构可提供高达10 MPoly/秒的性能

通用可缩放着色器引擎：包含像素和顶点着色器功能的多线程引擎

行业标准API支持：OpenGLES 1.1和2.0，OpenVG1.0

细粒度任务切换、负载平衡和电源管理

可编程高质量图像消除混叠

与C64x和ARM9完全软件兼容™

商用和扩展温度等级

高级超长指令字（VLIW）TMS320C64x+DSP核心

八个高度独立的功能单元

六个ALU（32位和40位），每个时钟周期支持单32位、双16位或四8位算术运算

两个乘法器支持每个时钟周期四个16 x 16位乘法（32位结果）或每个时钟周期八个8 x 8位乘法（16位结果）

具有不一致支持的负载存储体系结构

64 32位通用寄存器

指令打包减少代码大小

所有指令条件

其他C64x+增强功能

保护模式操作

异常支持错误检测和程序重定向

模块环路操作的硬件支持

C64x+L1和L2存储器体系结构

32KB的L1P程序RAM和缓存（直接映射）

80KB的L1D数据RAM和高速缓存（双向关联集）

64KB的L2统一映射RAM和缓存（4路关联集）

32KB的L2共享SRAM和16KB的L2 ROM

C64x+指令集功能

可寻址字节（8、16、32和64位数据）

8位溢出保护

位字段提取、设置、清除

归一化、饱和、位计数

紧凑型16位指令

支持复数乘法的附加说明

ARM Cortex-A8内核

ARMv7体系结构

TrustZone®

Thumb®-2

MMU增强功能

有序、双问题、超标量微处理器内核

NEON多媒体架构

ARMv6 SIMD的2倍以上性能

同时支持整数和浮点SIMD

Jazelle®RCT执行环境体系结构

具有分支目标地址缓存、全局历史缓冲区和8项返回堆栈的动态分支预测

嵌入式跟踪宏单元（ETM）支持无创调试

ARM Cortex-A8内存体系结构：

16-KB指令缓存（4路关联集）

16-KB数据缓存（4路关联集）

256-KB二级缓存

112KB的ROM

64KB的共享SRAM

无尽：

ARM指令–Little Endian

ARM数据–可配置

DSP指令与数据-Little Endian

外部存储器接口：

SDRAM控制器

总地址空间为1GB的16位和32位内存控制器

低功耗双数据速率（LPDDR）SDRAM接口

SDRAM内存调度程序（SMS）和旋转引擎

通用存储器控制器（GPMC）

16位宽多路复用地址和数据总线

最多8个芯片选择引脚，每个芯片选择引脚具有128-MB地址空间

NOR闪存、NAND闪存（带ECC Hamming码计算）、SRAM和伪SRAM的无胶接口

用于自定义逻辑（FPGA、CPLD、ASIC等）接口的灵活异步协议控制

非多路地址和数据模式（有限的2-KB地址空间）

系统直接内存访问（sDMA）控制器（具有可配置优先级的32个逻辑信道）

相机图像信号处理器（ISP）

CCD和CMOS成像仪接口

内存数据输入

BT.601（8位）和BT.656（10位）数字YCbCr 4:2:2接口

通用视频解码器的无胶接口

调整引擎大小

将图像大小从1/4倍调整为4倍

独立的水平和垂直控制

显示子系统

并行数字输出

高达24位RGB

HD最大分辨率

最多支持2个LCD面板

支持远程帧缓冲接口（RFBI）LCD面板

2个10位数模转换器（DAC），支持：

复合NTSC和PAL视频

Luma和Chroma分离视频（S-Video）

旋转90度、180度和270度

将图像大小从1/4倍调整到8倍

颜色空间转换器

8位Alpha混合

串行通信

5个多通道缓冲串行端口（McBSP）

512字节发送和接收缓冲器（McBSP1、McBSP3、McBSP4和McBSP5）

5-KB发送和接收缓冲器（McBSP2）

SIDETONE核心支持（仅限McBSP2和McBSP3），用于滤波、增益和混合操作

I2S和PCM设备以及TDM总线的直接接口

128信道发送和接收模式

四个主或从多通道串行端口接口（McSPI）端口

高速、全速和低速USB OTG子系统（12引脚和8引脚ULPI接口）

高速、全速和低速多端口USB主机子系统

12针和8针ULPI接口或6针、4针和3针串行接口

支持无收发器链路逻辑（TLL）

一个HDQ™/1-Wire®接口

三个UART（一个具有红外数据协会[IrDA]和消费者红外[CIR]模式）

三主从式高速互连

应用

智能手机

平板电脑

车载娱乐系统

医疗设备

安防监控系统

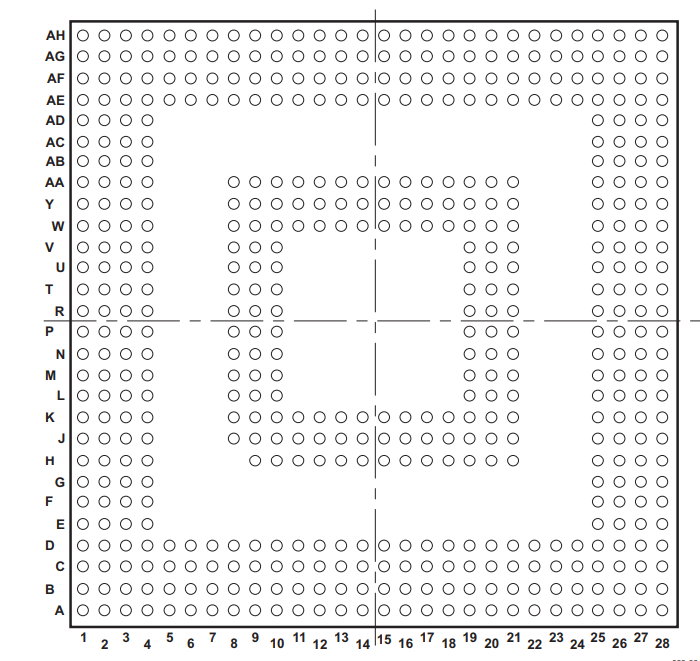

OMAP3530ECBB引脚

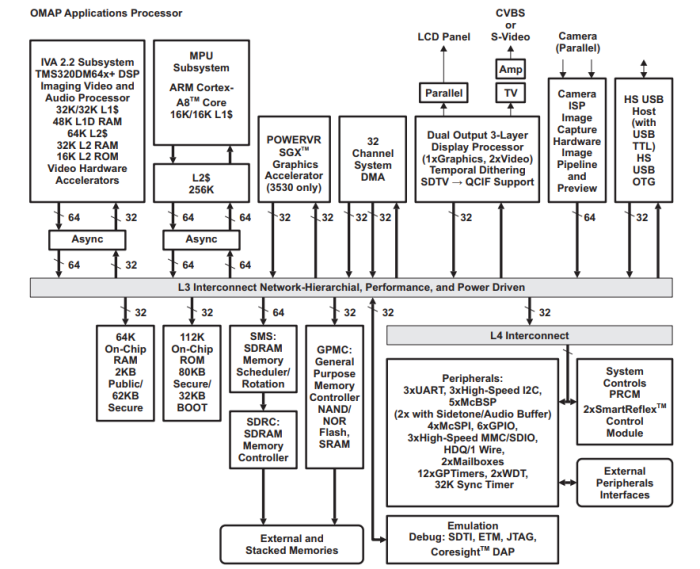

OMAP3530ECBB方框图
