什么是CCD图像传感器？在智能家居中应用的CCD图像传感器

来源：CCD图像传感器| 发布日期：2023-12-04 09:44
CCD英文全称为Charge coupled Device，也就是电荷耦合元件，通常被称为CCD图像传感器。CCD作为一种半导体成像器件，具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。

CMOS与CCD

在数字摄像机或手机等数码设备中，CCD和CMOS都是用来记录图像的感光器件，两者的区别主要在于信号的读出过程不同。
CCD工作原理基于光电效应和电荷耦合效应。当光线照射到CCD上时，光子与CCD表面的光敏材料相互作用，激发出电子。这个过程称为光电转换。光子的能量越高，激发出的电子越多，从而产生更大的电荷。这些激发出的电子通过电荷传输逐个传递到CCD的输出端。在传输过程中，电荷的数量与光子的能量成正比，从而实现了对光信号的转换和放大。
CCD在传感器中的应用主要包括两个阶段：曝光和读出。曝光阶段是指当光线照射到CCD上时，光子与光敏材料相互作用，激发出电子的过程。在这个阶段，CCD的每个像素单元都会记录光子的信息，并将其转换为电荷。读出阶段是指将存储在每个像素单元中的电荷逐个传递到输出端的过程。这个阶段通常需要使用时序信号来控制电荷传输的顺序和速度，以确保准确无误地读取出每个像素单元中的电荷信息。
而CMOS成像器在每个像素上使用多个晶体管，将每个像素内的电荷转换为电压，以使用更传统的导线放大和移动电荷，但其信号输出的一致性较差。
另外，两者的性能特点也有所不同。CCD传感器具有高的光感度和低的噪声水平，因此可以拍摄出更加清晰、细腻的图像，但是响应慢，功耗高，噪点低，画质高，且其ISO较高。相比之下，CMOS传感器不需要特殊的制造技术，响应快，功耗低，噪点高，不均匀，画质受噪声影响多，ISO较小。而且其制造比大多数微处理器使用的传统制造技术便宜，被认为有更好的能源效率。
CCD的应用非常广泛，它主要被用于图像传感、信号处理和数字存储。在图像传感方面，CCD被广泛应用在文件复印、传真、零件尺寸检测、文字识别以及空间遥感和遥测等领域。

CCD在智能家居上的应用

在智能家居产品中，CCD主要在监控设备领域发挥作用。它作为一种重要的图像传感器，能够将接收到的光信号转换为电信号，进而传输给后续处理电路进行图像处理。
通过CCD摄像头，智能家居系统可以实现对住宅内部和周边环境的24小时实时监控。这样，用户即便不在家，也可以通过手机或电脑远程查看家中的实时画面，或者在发生异常情况时及时收到警报。这种远程监控的功能大大提高了家庭的安全性。
同时，CCD摄像头还可以配合其他智能家居设备，如智能门锁、智能照明等，实现更丰富的智能家居功能。例如，当侦测到异常入侵时，摄像头除了发送警报信息，还可以自动控制其他设备进行相应的处理，如自动开启照明、开启智能门锁等，以便主人迅速做出应对。
此外，通过大数据、云计算等智能计算技术对CCD传输过来的大量数据进行处理和分析，可以实现更高级别的智能家居控制，例如自动识别用户的身份和行为，进行个性化的智能推荐和控制等。
不过需要提到的是，由于CCD的制造工艺复杂，只有少数厂商能够掌握，因此制造成本居高不下。而CMOS器件相对而言制造成本和功耗较低，且集成度高，因此在更多领域得到了广泛的应用，这也是为什么CMOS在智能家居中得到更多应用的重要原因。
但CCD传感器的成像质量高，能够提供更清晰、细腻的图像。因此，这也使得在某些对图像质量有较高要求的场合，如专业级的摄影设备，CCD仍然被广泛使用。


上一篇： 长电科技与行业伙伴合作开发高标准UWB产品
下一篇： 航空航天电线电缆和普通电缆的区别，航空航天电线电缆的应用

推荐产品+

MCF52258AG80

MCF52258AG80

AMBRP5100

AMBRP5100

热门品牌+

MICROCHIP微芯ON安森美TI德州仪器ST意法半导体ALTERA阿尔特拉Infineon英飞凌ADI亚德诺NXP恩智浦XILINX赛灵思VISHAY威世

相关推荐

芯片供电引脚为什么要放一个104电容？

芯片供电引脚为什么要放一个104电容？

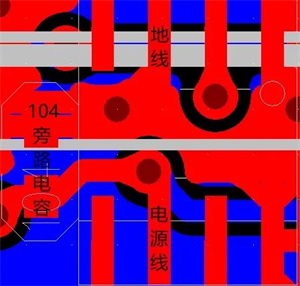

很多时候，我们都会看到芯片引脚旁边总会放一颗104小电容。这颗电容叫高频旁路电容，一般也叫去耦电容。作用是滤除IC供电电源中的高频谐波，降低电源中的杂波对芯片的干扰。首先来看看电容，电容的作用简单的说就是存储电荷。我们都知道在电源中要加电容滤波，在每个芯片的电源脚放置一个0.1uF的电容去耦。为什么芯片的电源脚旁边的电容是0.1uF的或者0.01uF的，有什么讲究吗。要搞懂这个就要了解电容的实际特性。理想的电容它只是一个电荷的存储器，即C。而实际制造出来的电容却不是那么简单，分析电源完整性的时候我们常用的电容模型如下图所示。图中ESR是电容的串联等效电阻，ESL是电容的串联等效电感，C才是真正的理想电容。ESR和ESL是由电容的制造工艺和材料决定的，没法消除。那这两个东西对电路有什么影响。ESR影响电源的纹波，ESL影响电容的滤波频率特性。我们知道电容的容抗Zc=1/ωC，电感的感抗Zl=ωL,( ω=2πf),实际电容的复阻抗为Z=ESR+jωL-1/jωC= ESR+j2πf L-1/j2πf C。可见当频率很低的时候是电容起作用，而频率高到一定的时候电感的作用就不可忽视了，再高的时候电感就起主导作用了。电容就失去滤波的作用了。所以记住，高频的时候电容就不是单纯的电容了。实际电容的滤波曲线如下图所示。参见上图，我们想要的最好的滤波效果是在“谷”底，就是曲线凹进去的尖尖，在这个尖尖的时候，滤波效果做好，当我们的芯片IC内部的逻辑门在10-50Mhz范围内执行的时候，芯片内部产生的干扰也在10-50Mhz,（比如51单片机），仔细看上图的曲线，0.1uF电容 （有两种，一种是插件，一种是贴片）的谷底刚好落在了这个范围内，所以能够滤除这个频段的干扰，但是，当频率很高的时候（50-100Mhz），就不是那么回事了，这个时候0.1uF电容个滤波效果就没有0.01uF好了，以此类推，频率再高，选用的滤波电容的量级还要变小，参考如下DC-100K 10uF以上的钽电容或铝电解100K-10M 100nF(0.1uF)陶瓷电容10M-100M 10nF(0.01uF)陶瓷电容>100M 1nF(0.001uF)陶瓷电容所以，以后不要见到什么都放0.1uF的电容，有些高速系统中这些0.1uF的电容根本就起不了作用。最后要注意，在PCB布局的时候，104要紧靠芯片并且电源和地回路要最短，否则起不到旁路的效果。参考如下
