微芯HV582GA-G移位寄存器的介绍、参数、应用、引脚以及电路图

来源:美国微芯| 发布日期:2023-11-30 12:39

MICROCHIP/微芯HV582GA-G是具有推挽输出的单极、96通道低电压串行到高电压并行转换器。该设备专为需要具有电流吸收和来源功能的多个高压输出的应用而设计,如等离子体显示器和喷墨打印机。

该器件由六个并行的16位移位寄存器、一个96位锁存器和96个高压输出组成。移位寄存器工作在30MHz,由于并行排列,允许180MHz的数据速率。

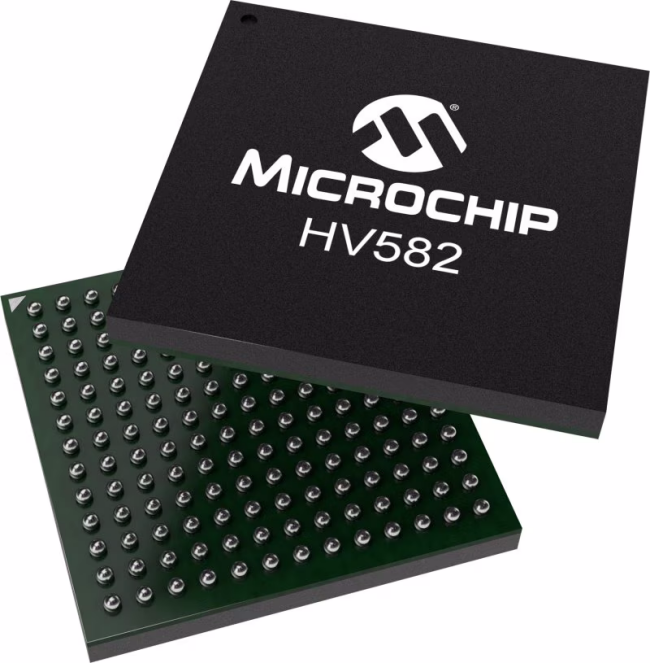

HV582GA-G采用169球10 x 10 x 1.1 mm TFBGA封装。

HV582GA-G特征

96个高压通道

高达80V的工作输出电压

75 mA峰值输出吸收/源电流

六个并行16位移位寄存器

顺时针和逆时针数据

通过DIR引脚切换

30 MHz数据速率

HV582GA-G应用

交流等离子体数据驱动器

喷墨打印机驱动程序

3D打印机驱动程序

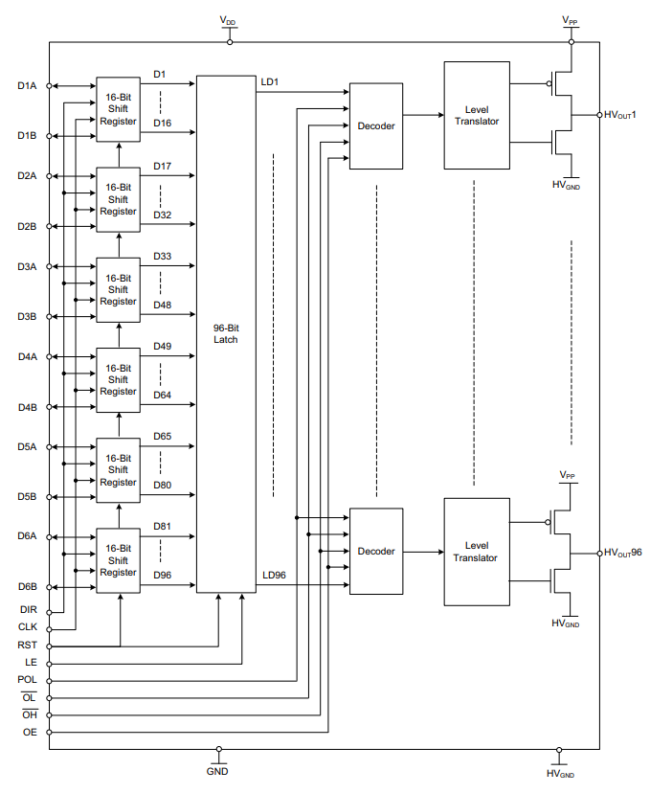

HV582GA-G方框图

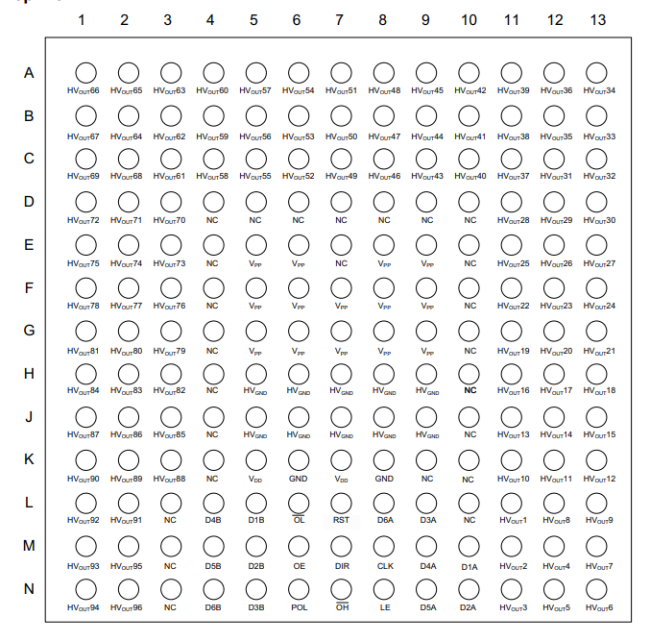

HV582GA-G引脚

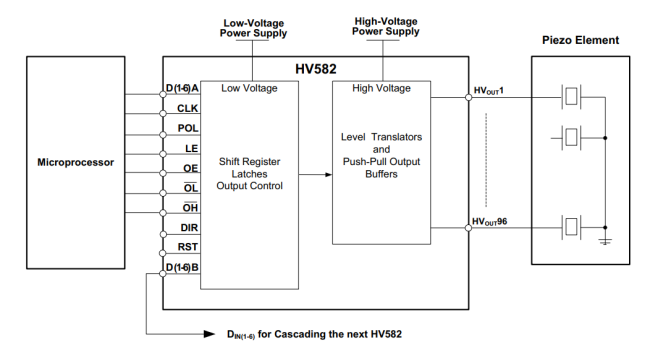

HV582GA-G典型应用程序框图
