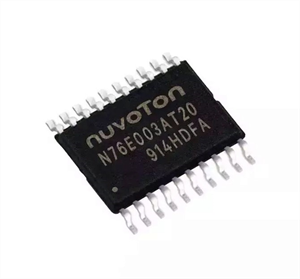

新唐N76E003AT20微控制器的介绍、参数、应用以及引脚电路图
新唐N76E003AT20是一款嵌入式闪存型、基于1T 8051的8位高性能微控制器。该指令集与标准80C51完全兼容，并增强了性能。
N76E003包含一个名为APROM的高达18K字节的主闪存，其中包含用户代码的内容。N76E003闪存支持应用程序内编程（IAP）功能，可实现片上固件更新。IAP还可以将用户代码阵列的任何块配置为非易失性数据存储器，由IAP写入，并由IAP或MOVC指令读取。还有一个名为LDROM的附加闪存，引导代码通常驻留在其中，用于执行系统内编程（ISP）。LDROM大小可配置为最大4K字节。为了便于编程和验证，Flash允许通过并行写入器或在线编程（ICP）进行电子编程和读取。一旦确认了代码，用户就可以锁定代码以确保安全。
N76E003提供丰富的外围设备，包括256字节的SRAM、768字节的辅助RAM（XRAM）、多达18个通用I/O、两个16位定时器/计数器0/1、一个带三通道输入捕获模块的16位定时器2、一个看门狗定时器（WDT）、一个自唤醒定时器（WKT）、，两个带帧错误检测和自动地址识别的UART，一个SPI，一个I²C，五个增强型PWM输出通道，用于所有I/O的八通道共享引脚中断，以及一个12位ADC。外围设备配备了18个具有4级优先级中断能力的源。
N76E003配备了三个时钟源，并支持通过软件进行动态切换。三个时钟源包括外部时钟输入、10 kHz内部振荡器和一个16 MHz内部精密振荡器，该振荡器在室温下工厂微调至±1%。N76E003提供了额外的电源监控检测，如通电复位和4级断电检测，这为高可靠性系统设计稳定了通电/断电序列。
N76E003微控制器的操作消耗非常低的功率，具有两种经济的功率模式
降低功耗－空闲和断电模式，可通过软件选择。空闲模式关闭CPU时钟，但允许继续外围设备操作。断电模式会停止整个系统时钟，以实现最低功耗。N76E003的系统时钟也可以通过软件时钟分频器来降低，这使得执行性能和功耗之间具有灵活性。
凭借高性能CPU核心和丰富的精心设计的外围设备，N76E003可以满足通用、家用电器或电机控制系统的要求。
特征
CPU：
全静态设计8位高性能1T8051 CMOS微控制器。
与MCS-51完全兼容的指令集。
4优先级中断功能。
双数据指针（DPTR）。
操作：
宽电源电压从2.4V到5.5V。
宽工作频率高达16 MHz。
工业温度等级：-40℃～+105℃。
内存：
用户代码最多18K字节的APROM。
可配置4K/3K/2K/1K/0K字节的LDROM，为用户开发的引导代码提供了灵活性。
闪存，每个页面128字节。
内置应用程序可编程（IAP）。
为安全起见，代码锁定。
256字节片上RAM。
MOVX指令访问的额外768字节片上辅助RAM（XRAM）。
时钟源：
当VDD为5.0V时，16 MHz高速内部振荡器微调至±1%，在所有条件下均为±2%。
10kHz低速内部振荡器。
外部时钟输入。
通过软件进行动态时钟源切换。
可编程系统时钟分频器，最高可达1/512。
外围设备：
最多17个通用I/O引脚和一个仅限输入的引脚。所有输出引脚都具有单独的2电平转换速率控制。
两个与标准8051兼容的16位定时器/计数器0和1。
可以选择一个带有三通道输入捕获模块和9个输入引脚的16位定时器2。
一个16位自动重新加载定时器3，它可以是UART的波特率时钟源。
定时器的一个16位PWM计数器中断。
一个可编程看门狗定时器（WDT），由专用10kHz内部电源计时。
一个专用的自唤醒定时器（WKT），用于省电模式的自定时唤醒。
两个全双工UART端口，具有帧错误检测和自动地址识别功能。TXD和
UART0的RXD引脚可通过软件进行交换。
一个SPI端口，具有主模式和从模式，当系统时钟为16 MHz时，最高可达8 Mbps。
一条I²C总线，具有主模式和从模式，数据速率高达400 kbps。
三对，六路脉宽调制器（PWM）输出，可选择10个输出引脚。，高达16位分辨率，具有不同的模式和用于电机控制的故障制动功能。
引脚中断的八个通道，所有I/O端口共享，边缘/电平配置可变
侦查
一个12位ADC，高达500 ksps的转换速率，硬件触发和转换结果比较
便于电机控制。
电源管理：
两种功率降低模式：怠速和断电模式。
电源监视器：
带低功率模式的Brown out detection（BOD）可用，4级选择，中断或重置选项。
上电复位（POR）。
强大的ESD和EFT免疫力。
开发工具：
具有KEILTM开发环境的Nuvoton片上调试器（OCD）。
Nuvoton在线编程器（ICP）。
Nuvoton通过UART进行系统内编程（ISP）。
应用
家电
电子玩具
电动工具
电子门锁

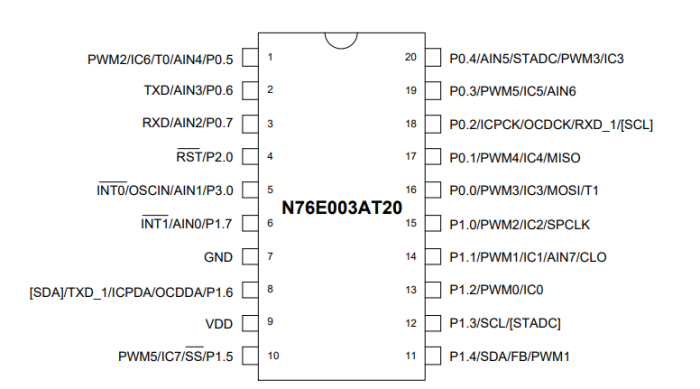

引脚

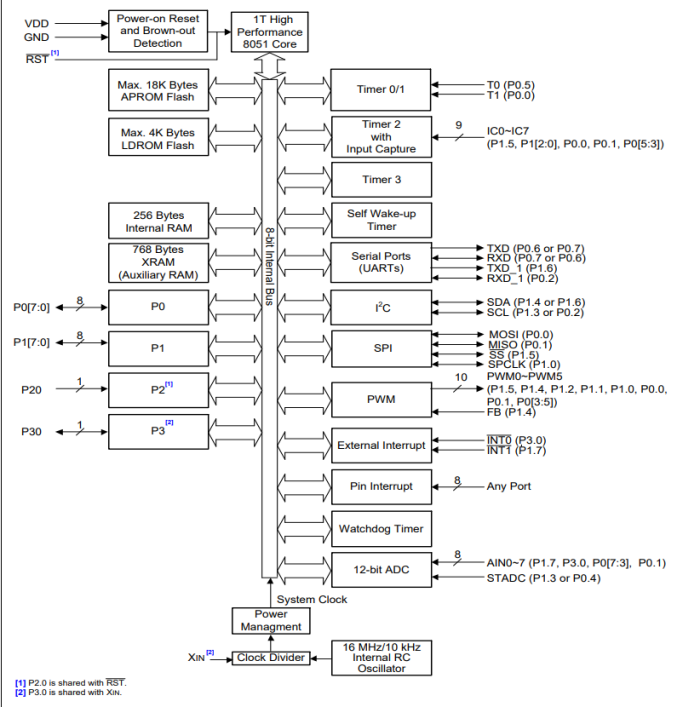

方框图

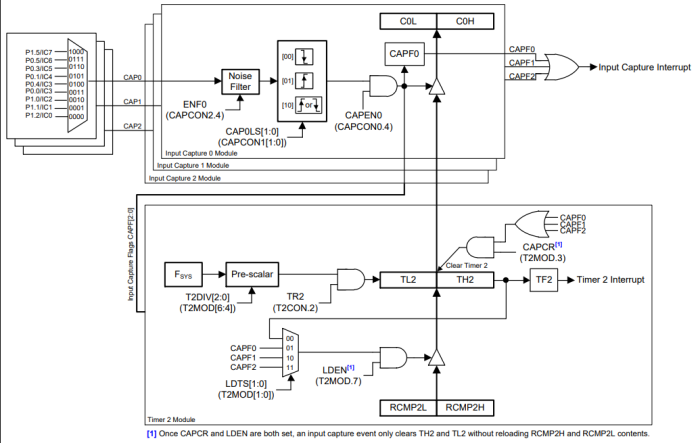

定时器2自动重新加载模式和输入捕获模块功能框图
