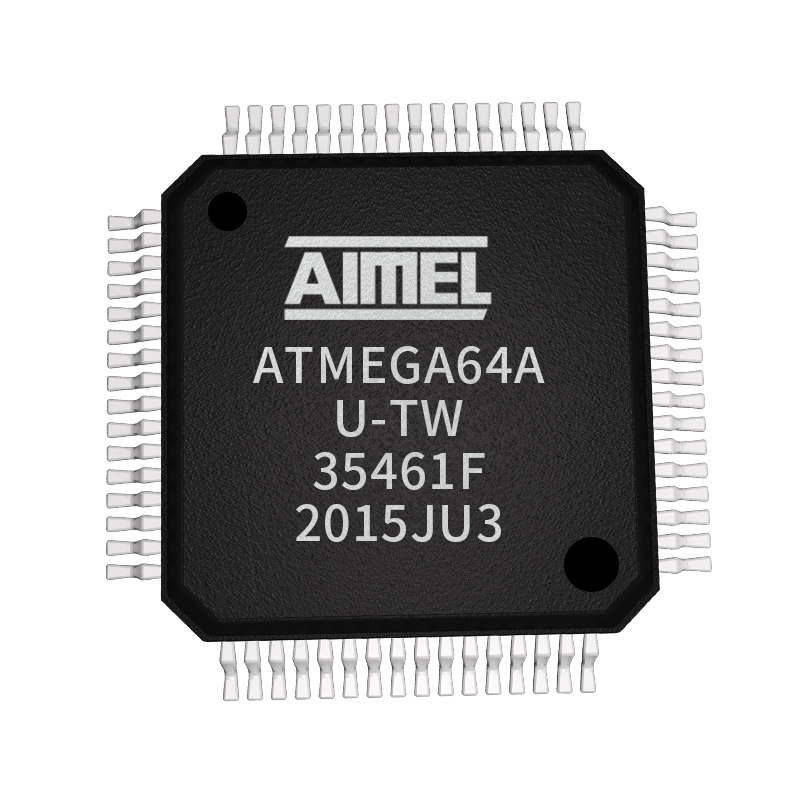

MICROCHIP微芯ATMEGA64A-AUR微控制器的介绍、特性、应用以及引脚电路图

Atmel爱特梅尔（MICROCHIP(美国微芯)收购）ATMEGA64A-AUR是一款基于低功耗CMOS 8位微控制器的产品，基于AVR®增强型RISC架构。通过执行强大的指令在单个时钟周期内，ATMEGA64A-AUR实现了接近1MIPS每MHz的吞吐量。这使系统设计者能够针对功耗与处理速度来优化设备。

特征

高性能、低功耗Atmel AVR 8位微控制器

•高级RISC体系结构

–130条功能强大的指令-大多数单时钟周期执行

–32×8通用工作寄存器+外围控制

寄存器

–全静态运行

–16MHz时高达16MIPS吞吐量

–片上2周期乘法器

•高耐久性非易失性内存段

–64K字节的系统内自编程闪存程序

记忆力

–2K字节EEPROM

–4K字节内部SRAM

–写入/擦除周期：10000闪存/100000 EEPROM

–数据保留期：85°C下20年/25°C下100年（1）

–具有独立锁定位的可选引导代码段

•通过片上引导程序进行系统内编程

•真正的边写边读操作

–高达64 KB的可选外部内存空间

–软件安全编程锁

-用于系统内编程的SPI接口

•JTAG（符合IEEE标准1149.1）接口

-边界扫描能力符合JTAG标准

–广泛的片上调试支持

–通过JTAG接口对闪存、EEPROM、保险丝和锁位进行编程

•Atmel QTouch®库支持

–电容式触摸按钮、滑块和滚轮

–Atmel QTouch和QMatrix采集

–多达64个感应通道

•外围功能

–两个带独立预分频器和比较模式的8位定时器/计数器

–两个扩展的16位定时器/计数器，带独立的预分频器、比较模式和捕获

模式

–带独立振荡器的实时计数器

–两个8位PWM通道

–6个PWM通道，可编程分辨率为1至16位

–输出比较调制器

–8通道、10位ADC

•8个单端通道

•7个差分通道

•2个可编程增益为1x、10x或200x的差分信道

–面向字节的双线串行接口

–双可编程串行USART

–主/从SPI串行接口

–带片上振荡器的可编程看门狗定时器

-片上模拟比较器

•特殊的微控制器功能

–通电复位和可编程烧坏检测

–内部校准RC振荡器

–外部和内部中断源

–六种睡眠模式：空闲、ADC降噪、省电、断电、待机和

延长待机时间

–软件可选时钟频率

–保险丝选择的ATmega103兼容模式

–全局上拉禁用

•I/O和软件包

–53条可编程I/O线

–64引线TQFP和64焊盘QFN/MLF

•工作电压

–2.7-5.5伏

•速度等级

–0-16MHz

应用

嵌入式系统

物联网

消费电子

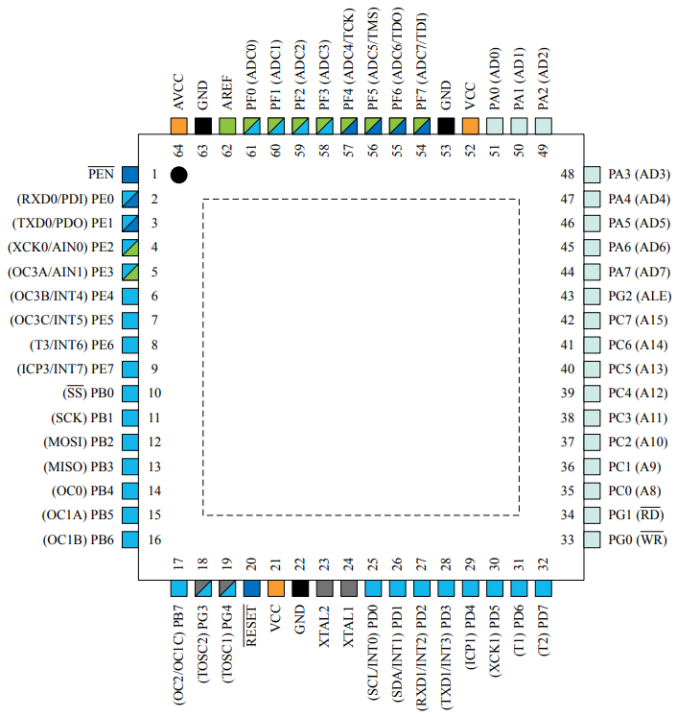

引脚

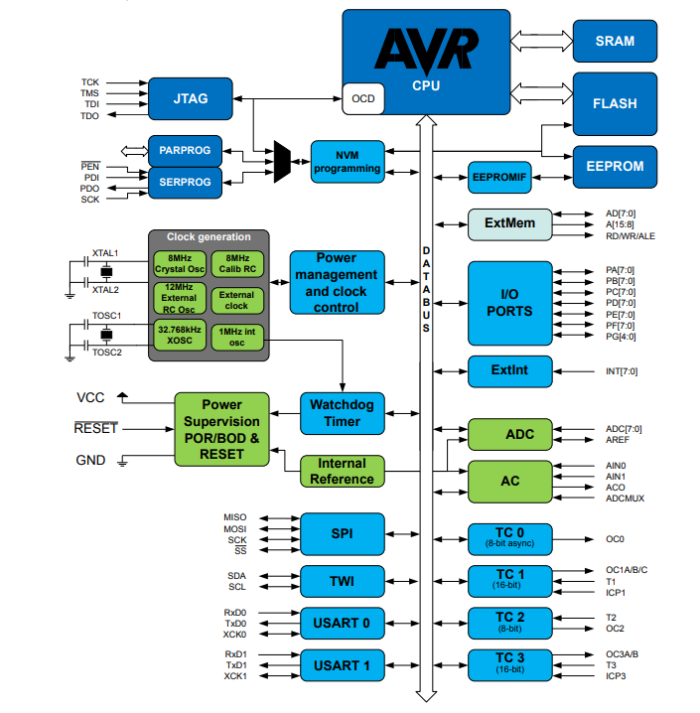

方框图

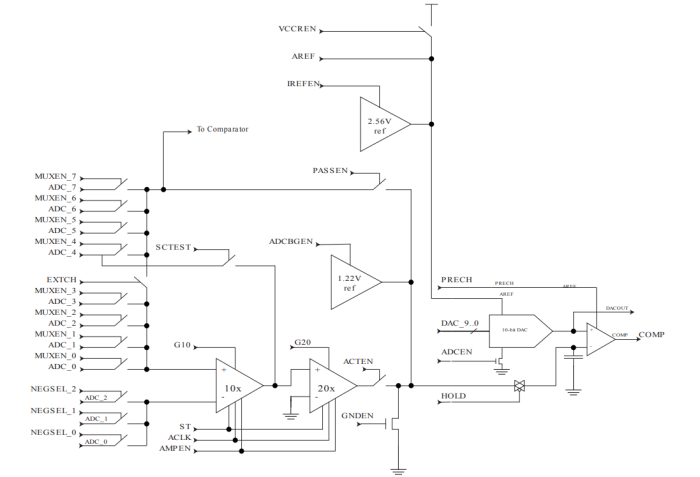

模数转换器应用电路图
